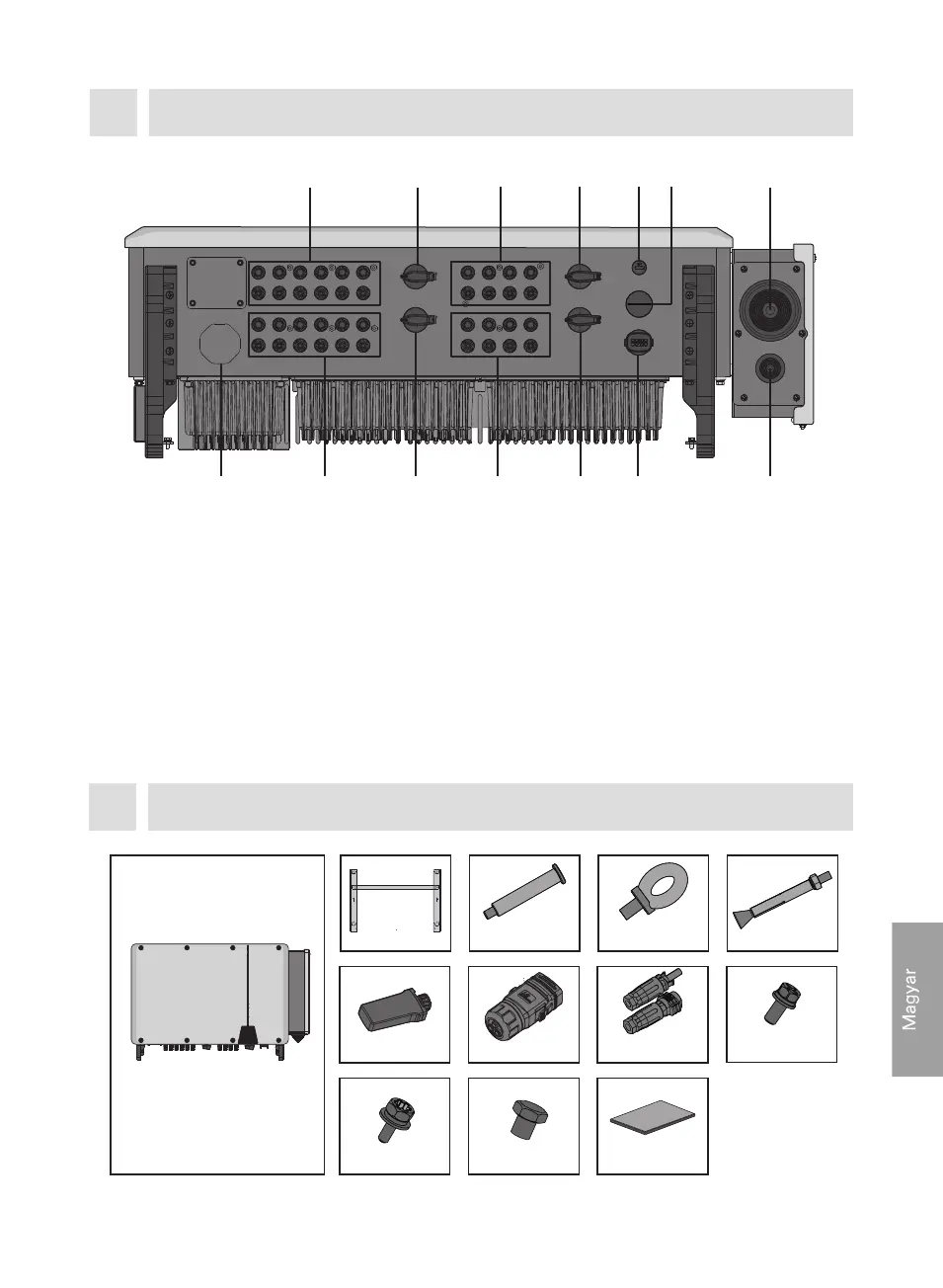

ÁTTEKINTÉS
4
KISZÁLLÍTOTT TÉTELEK
5
1 Egyenáramú csatlakozó, 1–6 bemenet
(az 1. egyenáramú kapcsolóhoz csatlakozik)
2 1. egyenáramú kapcsoló
5 Wimodul port
13 RS485-ös kommunikációs port
14 Fenntartott földelés – leválasztó tömítés
6 Fenntartott csatlakozó
3 Egyenáramú csatlakozó, 13–16 bemenet
(a 3. egyenáramú kapcsolóhoz csatlakozik)
4 3. egyenáramú kapcsoló
7 Váltóáramú kábel – befűzési nyílás
9 Egyenáramú csatlakozó, 7–12 bemenet
(a 2. egyenáramú kapcsolóhoz csatlakozik)
10 egyenáramú kapcsoló
8 Zárószelep
11 Egyenáramú csatlakozó, 17–20 bemenet
(a 4. egyenáramú kapcsolóhoz csatlakozik)
12 egyenáramú kapcsoló
Inverter, 1 db
Rögzítőkonzol, 1 db
Wimodul, 1 db
M4 × 9 csavar, 6 db
M5 × 12 csavar, 2 db
M10×20 csavar, 2 db
RS 485 COM
csatlakozó, 1 db
Egyenáramú csatlakozó
(pár), 16/20 db
Dokumentációs
csomag, 1 db
Fogantyú, 4 db
(opcionális)
Emelőgyűrű, 2 db
(opcionális)
Terpesztőcsavar, 4 db
QG0040_ASW75-110k-LT_EU_1122
