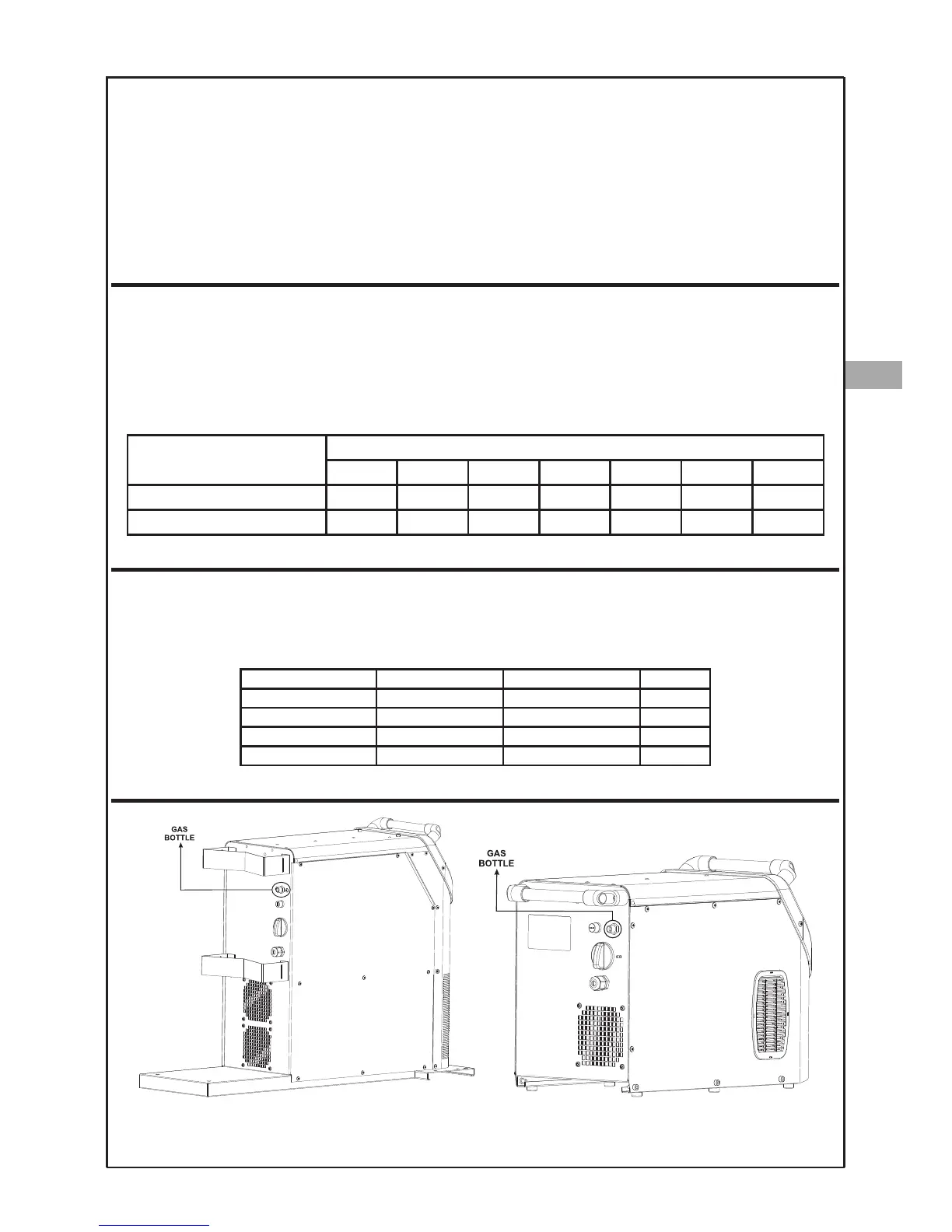

Solter aeroprocess 2000 - Conexionado de la Pinza de Masa; Conexionado de la Antorcha; Conexionado del Gas

1 - Panel de mando
2 - Conector polo negativo
3 - Euroconector
4
- Conector de gas
5 - Conector de alimentación Aerofeed
6 - Conector polo positivo
7 - Entrada de gas
8
- Fusible fuente de la alimentación control 2A lento
9 - Interruptor principal
10 - Conexión a la red de alimentación
CONEXIONADO DE LA PINZA DE MASA
S
e debe conectar la pinza de masa lo más cerca posible de la pieza a soldar y conectar el otro extremo del cable al
e
quipo (en la posición deseada según la polaridad). La superfície de contacto con la pieza a soldar debe ser la
mayor posible. Asegúrese de que dicha superficie está completamente limpia y libre de pintura y óxido.
La tabla siguiente muestra la sección de cable recomendada por Solter Soldadura según amperaje y ciclo de trabajo
para longitudes inferiores a 25m. Estos datos son como referencia y pueden NO adaptarse a todas las aplicaciones.
Si el cable se sobrecalienta, utilice una sección de cable mayor.
CONEXIONADO DE LA ANTORCHA
Conectar la antorcha MIG en su posición, prestando especial atención a que ésta quede completamente atornillada
al euroconector. Asegúrese de que la antorcha que se va a utilizar es la adecuada según el material, el tipo de refri-
geración, los niveles de corriente y el ciclo de trabajo que requiera cada aplicación. Solter dispone de distintas antor-
chas para adaptarse a las necesidades de cada cliente. Ver tabla a continuación.
CONEXIONADO DEL GAS
Amperaje de soldadura (A)
100 150 200 250 300 350 400
Sección (mm
2
) para X<60 % 16 25 25 35 50 50 70
Sección (mm
2
) para X>60 % 16 25 35 50 70 70 90
ANTORCHA REFRIGERACIÓN CICLO TRABAJO REF.
SX-36 4m Aire 270A 60% 56033
SX-36 3m ALU Aire 270A 60% 56077
SX-501 4m Líquida 500A 60% 56075
SX-501 3m ALU Líquida 500A 60% 56078
SOLTER SOLDADURA S.L.
AEROPROCESS
6
ES
