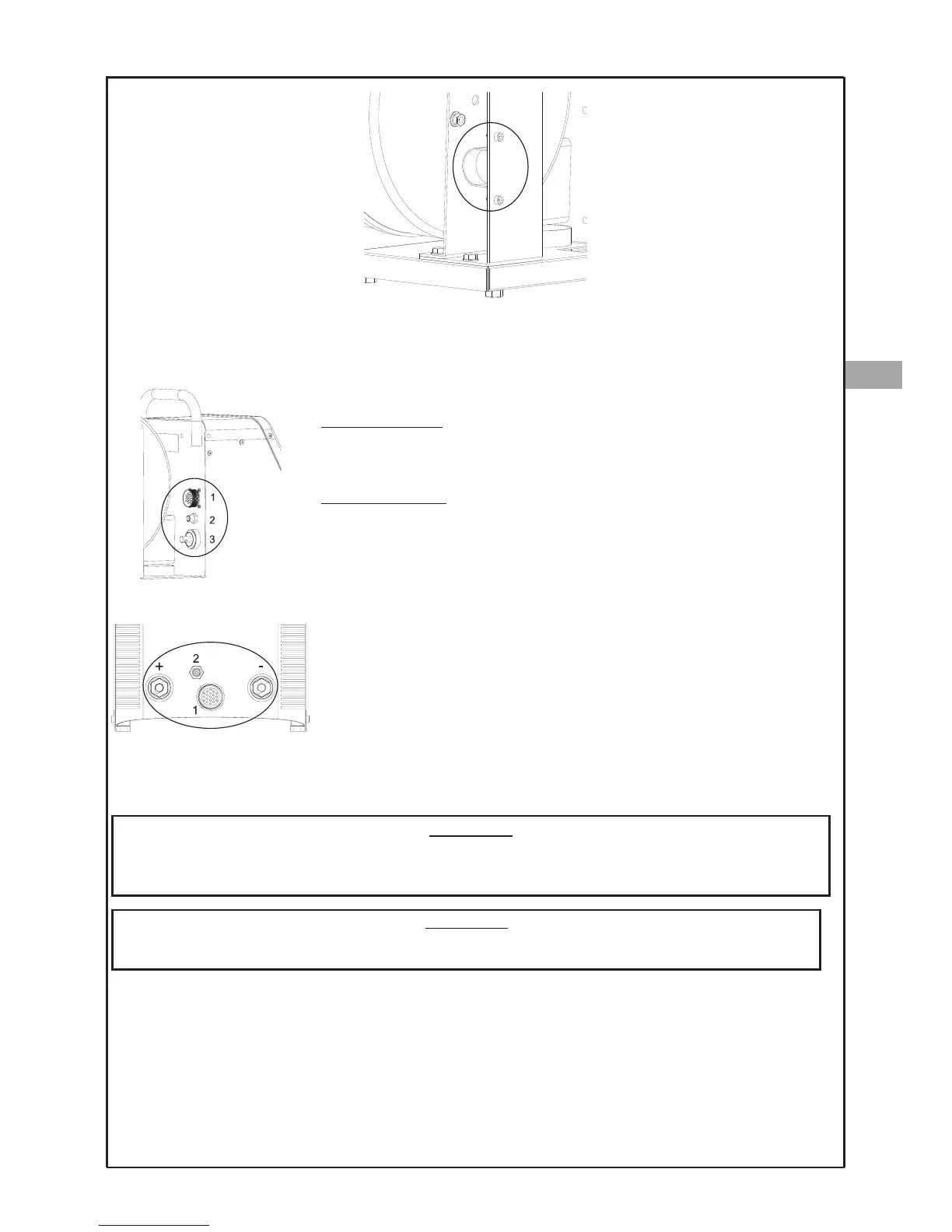

3- Realizar todas las conexiones entre el equipo y la devanadora. Deberá seleccionar la polaridad en función del tipo
de alambre que vaya a utilizar. Sin embargo, el tubo de gas y el cable de control, siempre van conectados en el
mismo lugar (1-2). El orden de conexionado es siempre el mismo, primero el cable de potencia, segundo, el conec-
tor de gas y, finalmente, el cable de control.
Conexión positiva
Este tipo de conexionado es el más común para los diferentes tipos de alambre. El
cable de potencia, se conecta al polo positivo y la pinza de masa al polo negativo.
Conexión negativa
Este tipo de conexionado es poco frecuente. Se utiliza para alambres de acero tu-
bulares sin gas o con gas del tipo básico. El cable de potencia se conecta al polo
negativo y la pinza de masa al polo positivo.
Se recomienda consultar las especificaciones de polaridad especificadas por el fa-
bricante de alambre, ya que podrían variar.
La devanadora AEROFEED, de serie, incluye el cableado de 1,7m (73368). Si se
desea, está disponible el mismo cableado con 5m (73369) y 10m (73370).
4 - Conectar el cable de masa en la posición deseada.
5 – Conectar la antorcha MIG en su posición.
6 – Conectar el tubo de gas en la parte posterior de la unidad de poténcia.
ATENCIÓN
No conecte directamente la botella de gas a la devanadora, pues ésta no dispone de electroválvula.
Tanto la electroválvula cómo el sensor de presión de gas de protección están ubicados en la unidad de
potencia con el fin de ahorrar en el consumo de gas.
ATENCIÓN
Debe asegurarse que todos los conectores están conectados firmemente y que no puedan presentar pro-
blemas de falsos contactos.
SOLTER SOLDADURA S.L.
AEROPROCESS
8
ES
