RACCORDEMENT ET FIXATION DE L’ENSEMBLE
• Vérifiez que votre visiophone est toujours
hors-tension.
• Dénudez sur une longueur de 10 mm les câbles
de l’alimentation et de la platine de rue identifiés
précédemment.

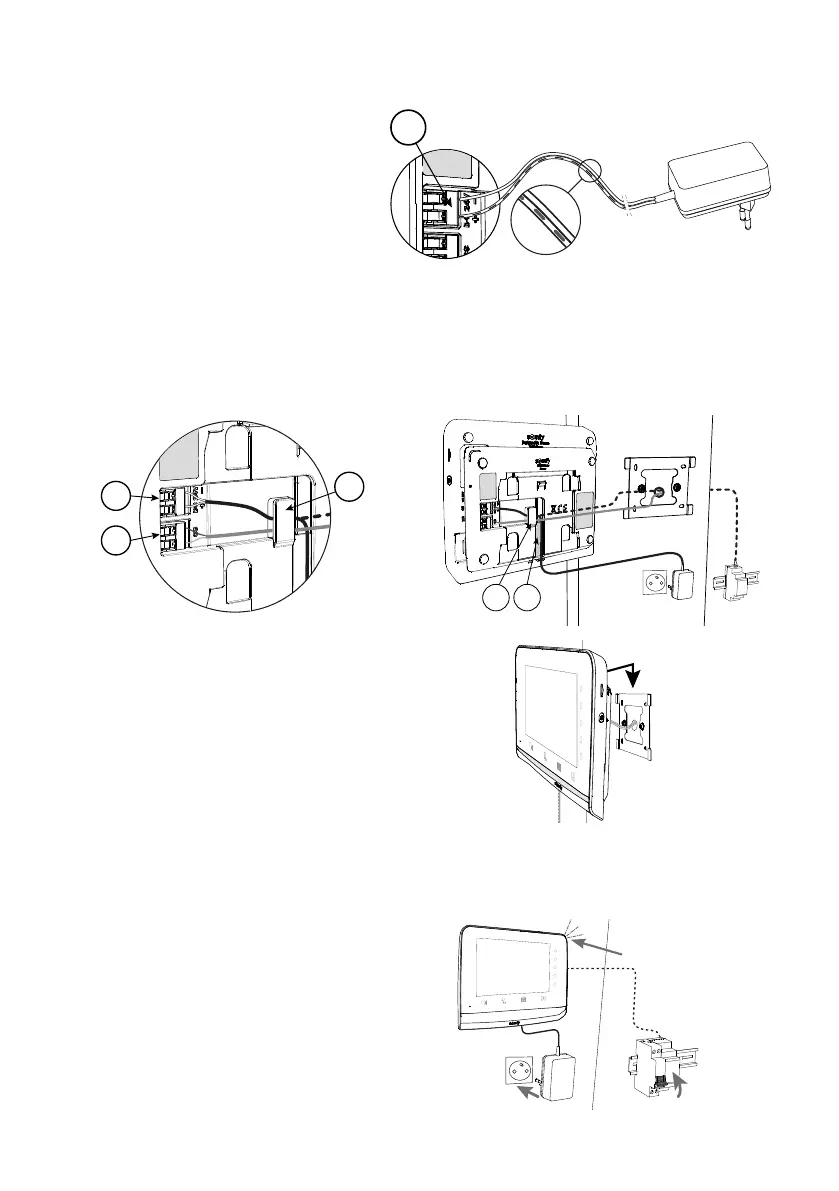

• Au dos du module de connectivité, insérez
jusqu’aux butées les 2 fils d’alimentation sur le
bornier DC 24V [1] en respectant la polarité.
1
• Insérez jusqu’aux butées les 2 fils de la platine de rue sur le bornier CS/Call station [2]. La polarité n’a pas d’importance.
• Vérifiez que les câbles sont bien insérés dans les borniers en tirant légèrement dessus, puis passez-les dans l’encoche prévue
à cet eet [3]. Si les câbles (d’alimentation/platine de rue) ne sortent pas du mur, ne les faites pas passer par le support de
fixation et utilisez la goulotte prévue à cet eet [4].
3 4
1
2
3
• Fixez l’ensemble sur le support de fixation en le
faisant glisser vers le bas jusqu’à la butée.
MISE SOUS TENSION DE L’INSTALLATION
• À la fin de l’installation, mettez sous tension
votre visiophone connecté.
L’écran du moniteur et la LED de fonctionnement
située sur la tranche du module de connectivité
s’allument.
Les réglages précédemment eectués sur le
moniteur sont conservés.
LED
