9
PILOTAGE A DISTANCE DU PORTAIL ET/OU PORTILLON
Afin de piloter votre portail/portillon depuis l’application « Somfy Protect », veuillez vous assurer que la platine de rue
du visiophone est bien câblée au moteur de portail et/ou la gâche électrique du portillon.

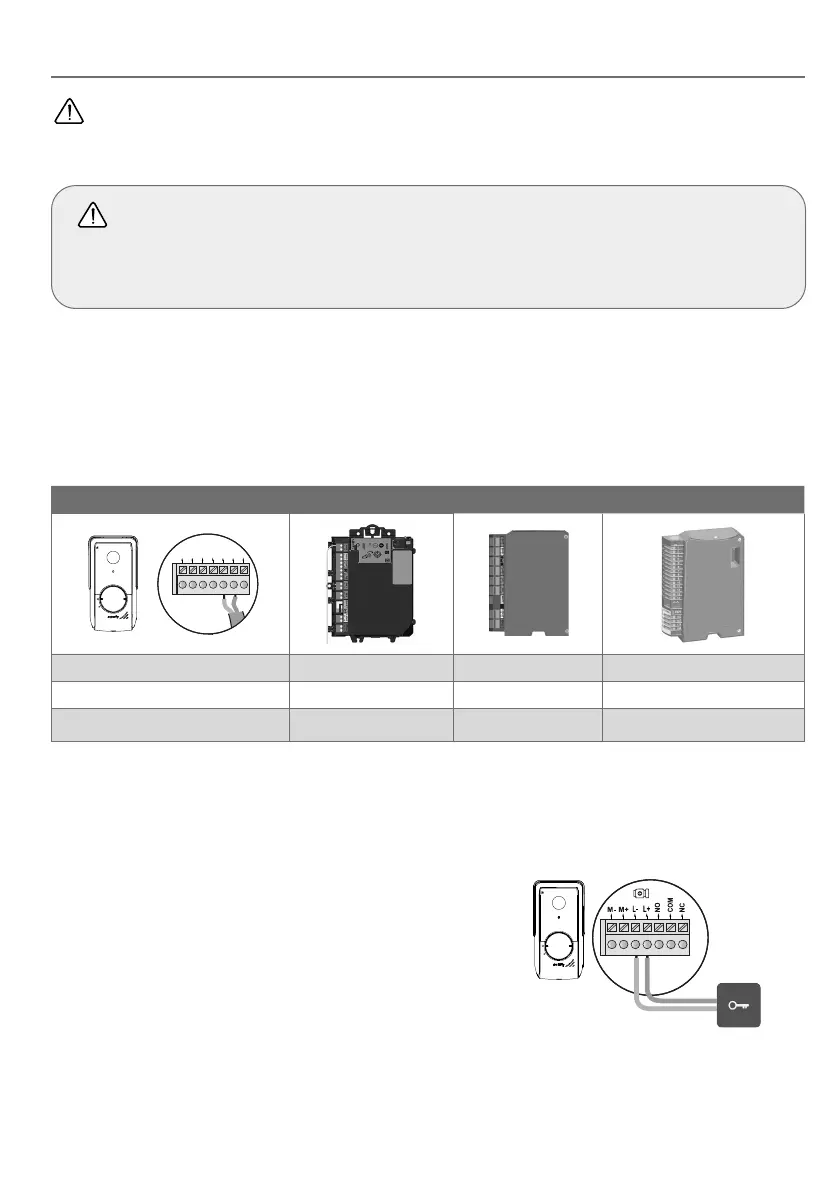

RACCORDEMENT À UNE MOTORISATION DE PORTAIL SOMFY
Conformément à la norme EN 12453, relative à la sécurité d’utilisation des portes et portails motorisés,
l’utilisation d’un visiophone pour la commande d’un automatisme de de portail ou de porte de garage, qui ne
peut être visible de l’utilisateur, nécessite obligatoirement l’installation d’un dispositif de sécurité type cellule
photoélectrique sur cet automatisme.
Dans le cas de non-respect de ces instructions, Somfy se libère de toute responsabilité des dommages qui
peuvent être engendrés.
[1].
Coupez l’alimentation électrique du visiophone et du moteur de portail Somfy.
[2].
Enlevez le capot de l’armoire de commande ou du moteur contenant l’électronique.
[3].
Raccordez la sortie contact sec (COM et NO) de la platine de rue à l’électronique de la motorisation. Si le raccordement
de la platine de rue n’est pas détaillé dans la notice de la motorisation, suivez les instructions données pour
le raccordement d’un contact à clé.
Platine de rue Électroniques de motorisations Somfy
M- M+ L- L+ NO COMNC
Branchez ... sur les borniers START sur les borniers BUS sur les borniers numérotés
COM 5 3 3
NO 6 4
5 pour ouverture totale
6 pour ouverture piétonne
Lorsque la motorisation fonctionne sur une alimentation solaire, les commandes filaires sont désactivées. Son pilotage est
uniquement possible par commande radio RTS/io depuis le moniteur intérieur.
Pour raccorder la platine de rue à un autre modèle de motorisation de portail, veuillez vous reporter à sa notice d’installation.
[4].
Mettez sous tension le moteur de portail et le visiophone.
RACCORDEMENT À UNE GÂCHE ÉLECTRIQUE (PORTILLON)
[1].
Coupez l’alimentation électrique de la gâche électrique et du visiophone.
[2].
Raccordez les borniers L- et L+ de la platine de rue à la gâche électrique.
Respect de la polarité : référez-vous à la notice de la gâche électrique.
[3].
Mettez sous tension la gâche électrique et le visiophone.
Le paramétrage du temps d’activation de la gâche (2, 5 ou 10 secondes)
s’eectue depuis le menu « Réglages » du moniteur intérieur.
12V 800 mA max
