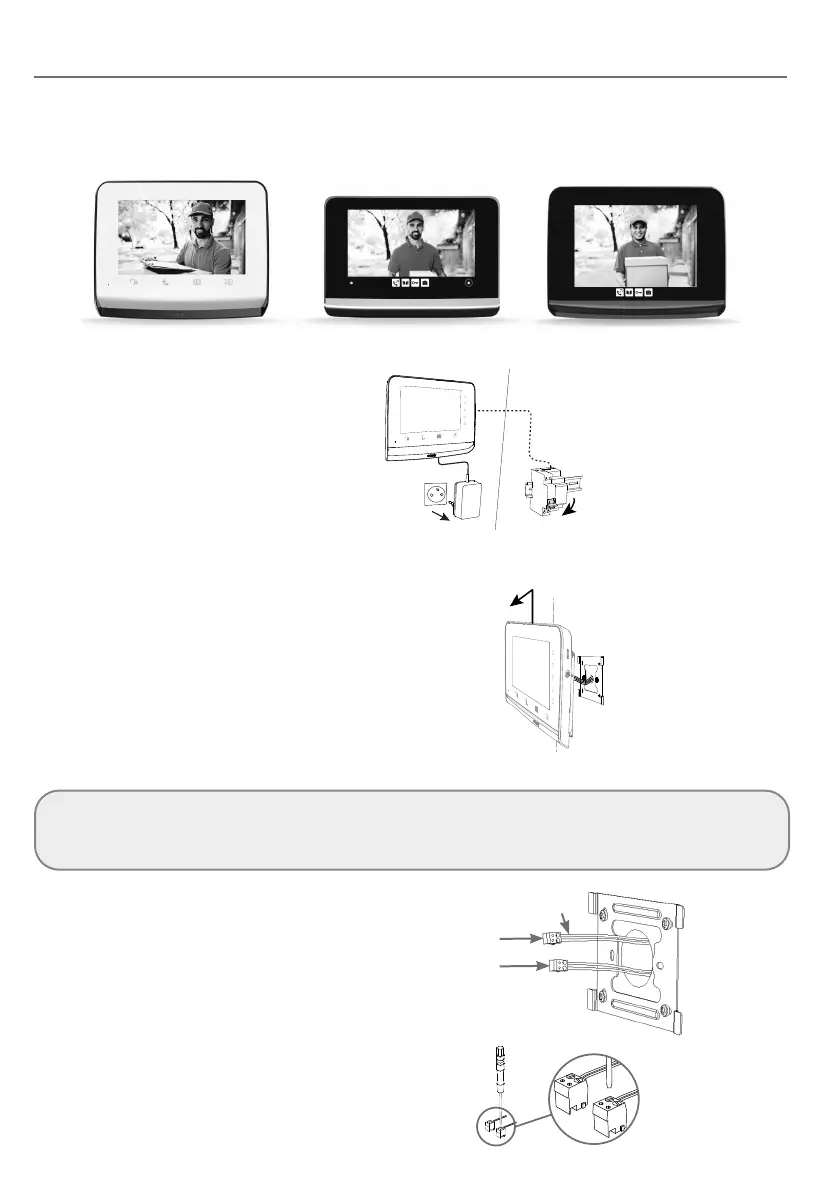

INSTALLATION DU MODULE DE CONNECTIVITE
AU PRÉALABLE
• Identifiez votre modèle de moniteur intérieur installé :
• Mettez votre visiophone hors tension.
Alimentation rail DIN
ref. 9026469
DÉSINSTALLATION DU MONITEUR INTÉRIEUR
• Décrochez le moniteur intérieur de son support
de fixation en le tirant vers le haut.
• Laissez le support de fixation en place.
• Mémorisez ou prenez en photo le branchement
au dos du moniteur, dans le but de repérer les
câbles d’alimentation (bornier DC 24V) et de la
platine de rue (bornier CS/Call station).
• Sans dévisser les connecteurs bleus des câbles, débranchez tous les connecteurs présents pour libérer le moniteur.
Important : si vous possédez un deuxième moniteur, celui-ci n’est pas compatible avec le module de connectivité.
Il ne sera plus possible de traiter l’appel d’un visiteur à la platine de rue. Cependant, vous pourrez continuer à vous en
servir pour contrôler des équipements Somfy en radio (RTS/io) et lancer des scénarios TaHoma® (moniteur V®500 PRO io
uniquement).
• À l’aide de la photo prise :
- Identifiez les 2 fils d’alimentation branchés
au bornier DC 24V, en repérant la polarité
(+ et -).
- Identifiez les 2 fils de la platine de rue
branchés au bornier CS/Call station.
La polarité n’a pas d’importance.
Platine de rue
(Bornier CS/Call station)
Alimentation
(Bornier DC 24V)
+/-
• À l’aide du tournevis fourni, dévissez les
connecteurs bleus des câbles identifiés.
Ceux-ci ne resserviront plus.
