5

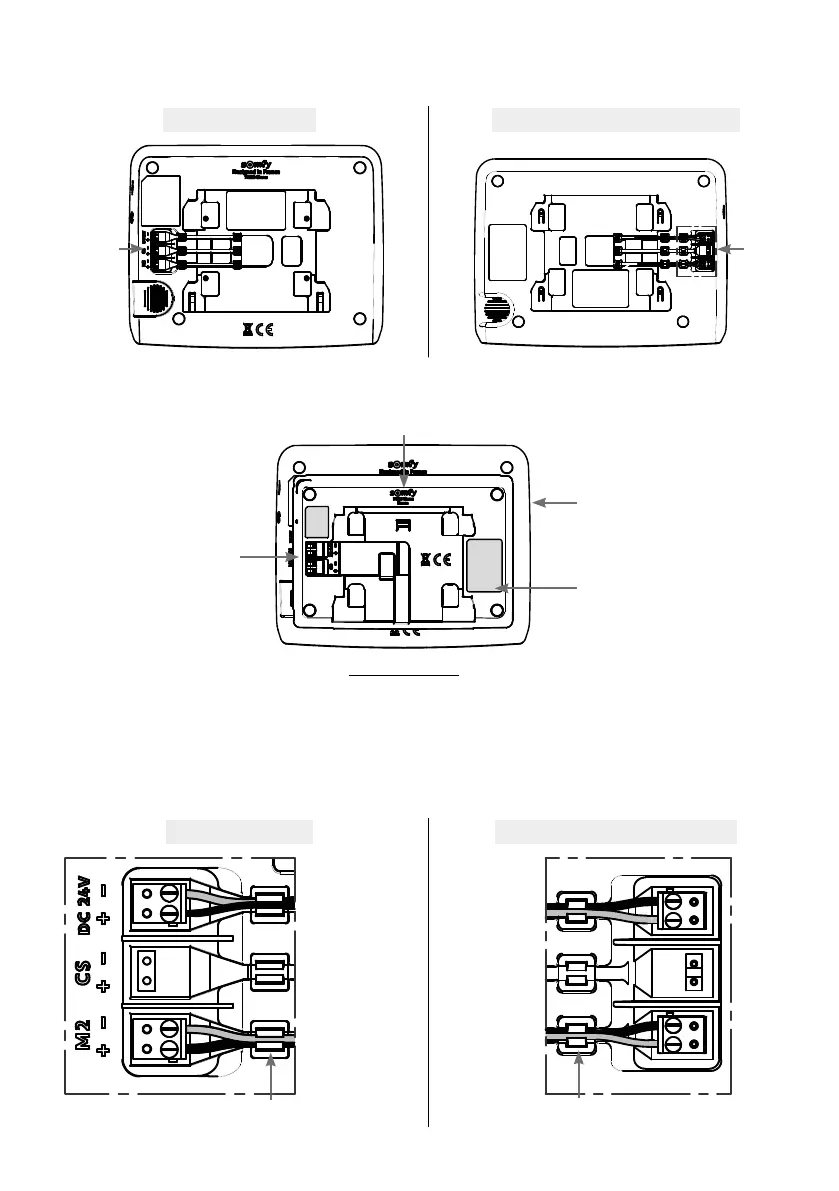

BRANCHEMENT DU MODULE DE CONNECTIVITÉ AU MONITEUR :
• Sur un support, posez le moniteur écran vers le bas dans le sens indiqué ci-dessous, tout en le protégeant.
Moniteur V®350 Moniteur V®500 / V®500 PRO io
Haut
Bas
Borniers
Haut
Bas
Borniers
• Sans le brancher, positionnez le module de connectivité au dos du moniteur en respectant l’orientation ci-dessous :
Haut
Moniteur écran vers le bas
Dos du module face à vous
Bas
Borniers du module
à gauche
Orientation à respecter
Logo du module en haut
• Branchez au dos du moniteur les câbles de raccordement du module de connectivité :
- Le connecteur bleu de l’alimentation doté des fils rouge et noir, sur le bornier DC 24V.
- Le connecteur bleu de la platine de rue doté des fils jaune et vert, sur le bornier 2 nd monitor.
- Ne rien brancher sur le bornier CS/Call station.
• Insérez les câbles dans tous les passe-câbles.
Borniers V®350 Borniers V®500 / V®500 PRO io
Alimentation
Fils rouge et noir
Ne rien brancher sur
le bornier Call station
Platine de rue
Fils jaune et vert
Passe-câble
Passe-câble
Alimentation
Fils rouge et noir
Ne rien brancher sur
le bornier Call station
Platine de rue
Fils jaune et vert
DC 24V
Call station
2 nd monitor
• Insérez tous les câbles dans les passe-câbles
Borniers V®350 Borniers V®500 / V®500 PRO io
