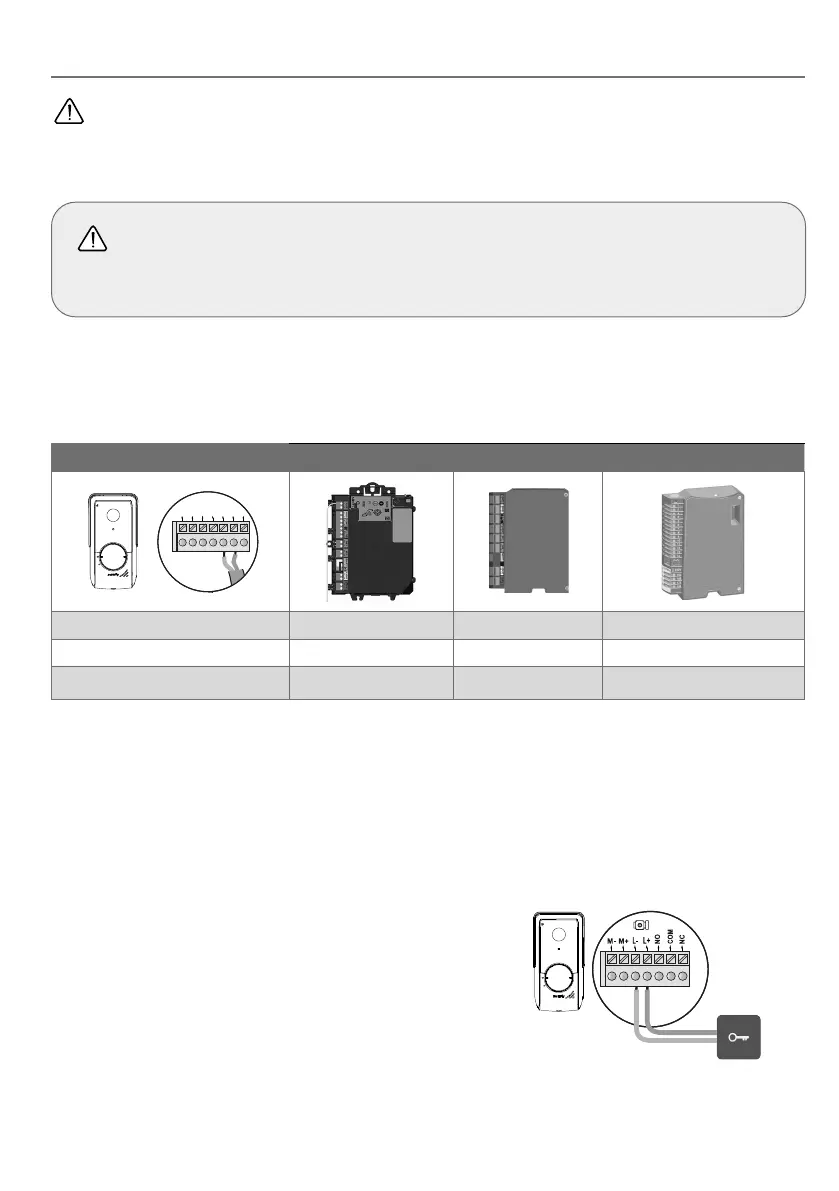

FERNANSTEUERUNG VON TOR UND/ODER HAUS- ODER SCHLUPFTÜR
Stellen Sie zur Fernansteuerung Ihres Tores bzw. Ihrer Haus- oder Schlupftür sicher, dass die Außenstation der Video-
Türsprechanlage korrekt mit dem Motor des Tores oder dem elektrischen Türöner der Haus- oder Schlupftür
verkabelt ist. Sonst ist die Ansteuerung über die „Somfy Protect“ App nicht möglich. Bitte beachten Sie andernfalls die
Anweisungen unten:
ANSCHLUSS AN EINEN EINFAHRTSTORANTRIEB VON SOMFY
Entsprechend der Norm EN 12453 für die Nutzungssicherheit kraftbetätigter Tore ist für die Verwendung einer
Video-Türsprechanlage zur Steuerung eines automatischen Tores oder Garagentores, welches vom Benutzer
nicht eingesehen wird, auf diesem System eine Sicherheitsvorrichtung vom Typ Fotozelle/Lichtschranke zu
installieren.
Bei Nichtbefolgen dieser Anweisungen übernimmt Somfy keine Haftung für eventuell verursachte Schäden.
[1].
Trennen Sie die Spannungsversorgung Ihres Somfy-Torantriebs.
[2].
Nehmen Sie die Abdeckung des Schaltkastens oder des Antriebs zur Steuerelektronik ab.
[3].
Schließen Sie den potentialfreien Ausgang (COM und NO) der Außenstation an die Elektronik des Antriebs an. Wenn der
Anschluss der Außenstation in der Anleitung des Antriebs nicht erläutert wird, befolgen Sie bitte die Anleitung für den
Anschluss eines Schlüsselschalters.
Außenstation Elektronik von Somfy-Antrieben
M- M+ L- L+ NO COMNC
M- M+ L- L+ NO COMNC
Anschluss des Leiters ... an den Klemmen START an den Klemmen BUS an den nummerierten Klemmen
COM 5 3 3
NO 6 4
5 für Vollönung
6 für Fußgängerönung
Wenn der Antrieb über Solarzellen mit Strom versorgt wird, funktionieren die drahtgebundenen Bediengeräte nicht und sind
deaktiviert. Seine Ansteuerung ist nur über RTS/io-Funksteuerung von der Innenstation aus möglich.
Um die Außenstation an ein anderes Modell eines Torantriebs anzuschließen, beachten Sie bitte die jeweilige
Installationsanleitung.
[4].
Setzen Sie den Motor des Tores und die Video-Türsprechanlage unter Spannung.
ANSCHLUSS AN EINEN ELEKTRISCHEN TÜRÖFFNER (HAUS-
ODER SCHLUPFTÜR)
[1].
Trennen Sie die Spannungsversorgung des elektrischen Türöners und
der Video-Türsprechanlage.
[2].
Verbinden Sie die Klemmen L- und L+ der Außenstation mit dem
elektrischen Türöner.
Einhaltung der Polarität: Schlagen Sie in der Gebrauchsanweisung des
elektrischen Türöners nach.
[3].
Setzen Sie den elektrischen Türöner und die Video-Türsprechanlage
unter Spannung.
Die Einstellung der Schaltzeit für den elektrischen Türöner (2, 5 oder 10
Sekunden) erfolgt über das Menü „Einstellungen“ an der Innenstation.
12V 800 mA max
