SOMFY 9028474 - Page 6

3
191
133.5
16
12.7
3
4
1
5
2

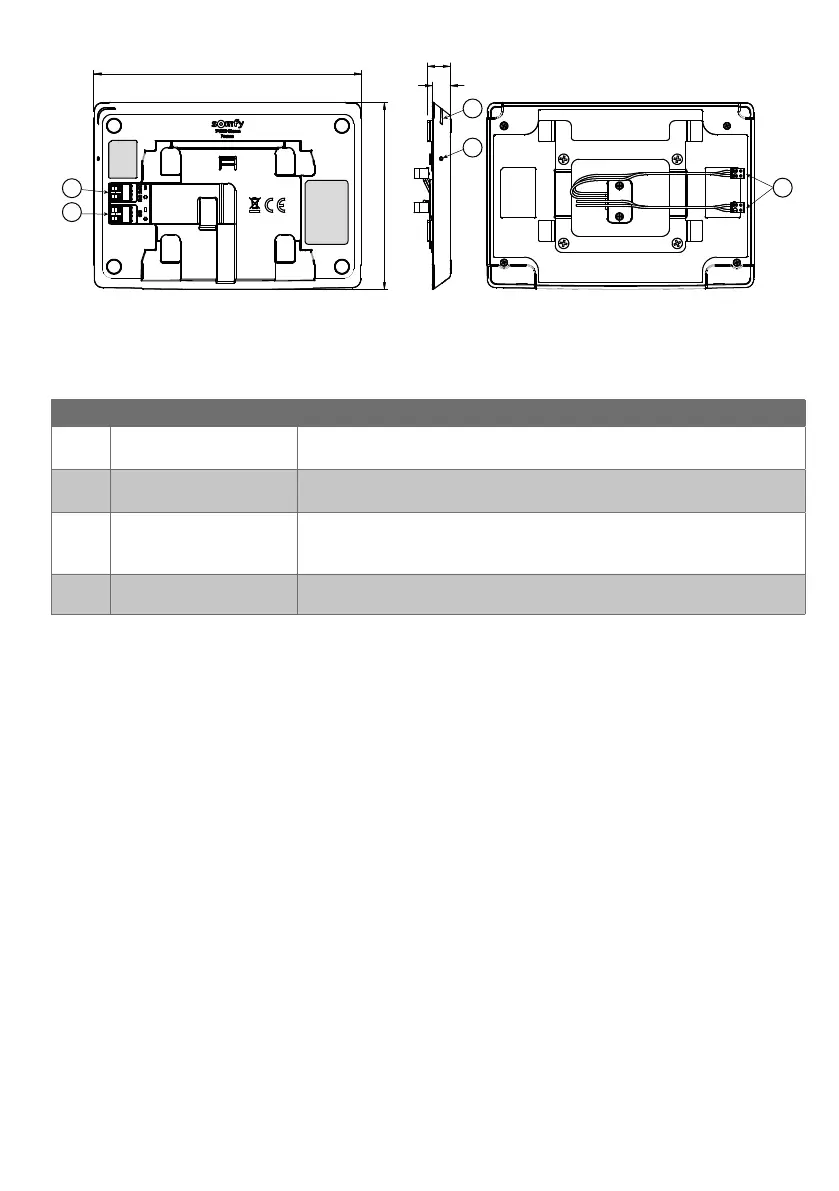

Repère Désignation Description
1 et 2 Borniers 1 - DC 24V : raccordement à l’alimentation (bloc secteur ou rail DIN ref. 9026469).
2 - CS/Call station : raccordement à la platine de rue.
3 LED de fonctionnement Indique l’état de fonctionnement du visiophone connecté.
Plus d’informations à ce sujet dans l’application «Somfy Protect».
4 Bouton reset Sert, à l’aide du picot reset fourni, à redémarrer le visiophone connecté
ou le réinitialiser en cas de changement de réseau Wi-Fi.
Plus d’informations en fin de notice.
5 Câbles de raccordement Câbles d’alimentation (rouge et noir) et de la platine de rue (vert et jaune)
à raccorder au dos du moniteur intérieur.
CARACTÉRISTIQUES DU MODULE DE CONNECTIVITÉ
- Température de fonctionnement : -10°C à +45°C
- Type d’alimentation : 24V-1A
- Protection contre l’inversion de polarité : non
- Dimensions (L x h x p) : 191 x 133,5 x 12,7 mm
- Poids : 267 g
- Connectivité : compatible avec un routeur Wi-Fi doté d’un accès Internet (toute box Wi-Fi sauf Wi-Fi publics).
Wi-Fi 802.11 b/g/n Open, WPA, WPA2-Personal, WPA-WPA2 mixed mode (2,4 GHz, e.r.p<100 mW) | Protocole propriétaire
(2,4 GHz, e.r.p<100 mW). Wi-Fi 5 GHz incompatible.
- Nombre de moniteurs compatible : 1 maximum
