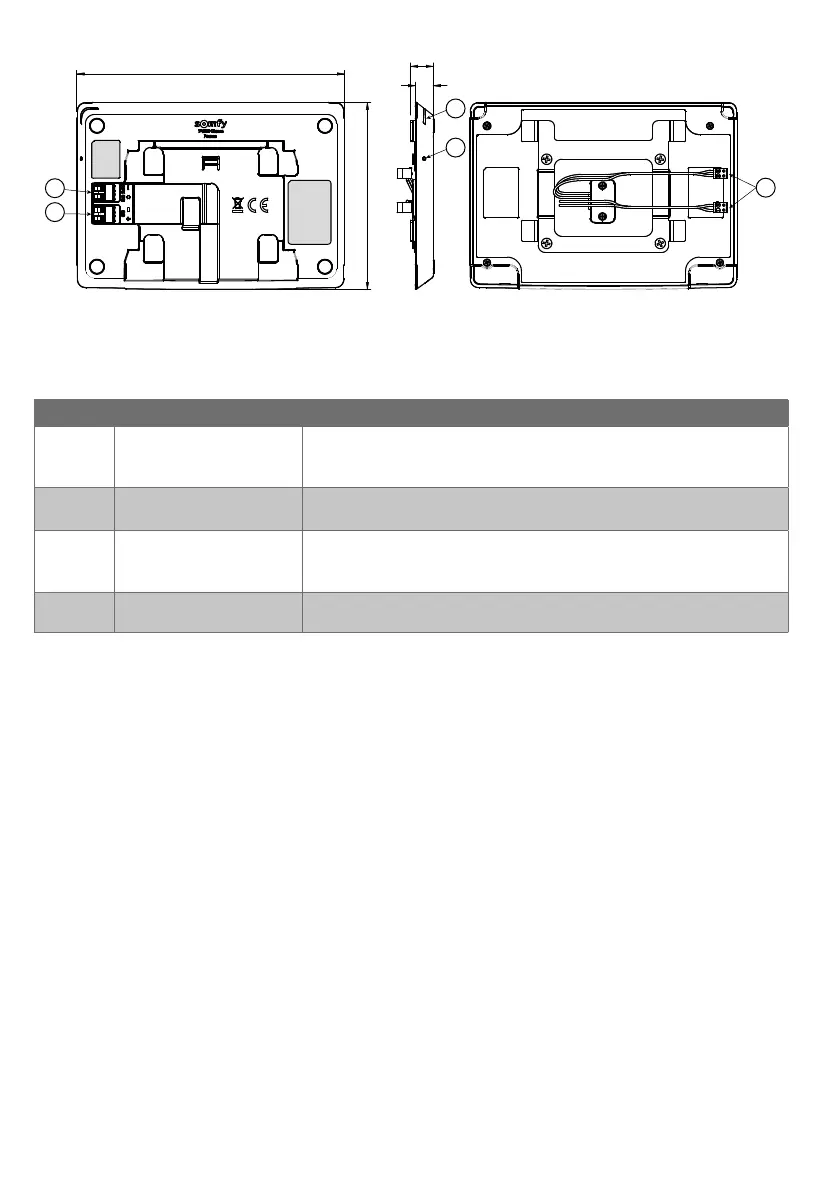

12
191
133.5
16
12.7
3
4
1
5
2
Nummer Bezeichnung Beschreibung
1 und 2 Anschlussklemmen 1 – DC 24 V: Anschluss an die Spannungsversorgung (Netzteil oder DIN-
Hutschiene).
2 – CS/Call station: Anschluss an die Außenstation.
3 Betriebs-LED Gibt den Status des Betriebs der vernetzten Video-Türsprechanlage an.
Weitere Informationen sind in der „Somfy Protect“ App zu finden.
4 Taste RESET Der mitgelieferte Reset-Stift ermöglicht das Zurücksetzen der vernetzten Video-
Türsprechanlage oder den Neustart bei Wechsel des WLAN-Netzwerks.
Weitere Informationen sind am Ende der Anleitung zu finden.
5 Anschlusskabel Kabel der Spannungsversorgung (rot und schwarz) und der Außenstation (grün
und gelb) zum Anschluss hinten an die Innenstation.
TECHNISCHE DATEN DES VERNETZUNGSMODULS
- Betriebstemperatur: -10 °C bis +45 °C
- Spannungsversorgungstyp: 24 V – 1 A
- Verpolungsschutz: Nein
- Abmessungen (L x B x H): 191 x 133,5 x 12,7 mm
- Gewicht: 267 g
- Vernetzung: kompatibel mit einem WLAN-Router mit Internet-Zugang (alle WLAN-Netzwerke außer öentlichen WLAN-
Netzwerken).
Wi-Fi 802.11 b/g/n Open, WPA, WPA2-Personal, WPA-WPA2 mixed mode (2,4 GHz, e.r.p<100 mW) | Proprietäres Protokoll
(2,4 GHz, e.r.p<100 mW). WLAN mit 5 GHz ist nicht kompatibel.
- Kompatible Anzahl der Innenstationen: Maximal 1
