14

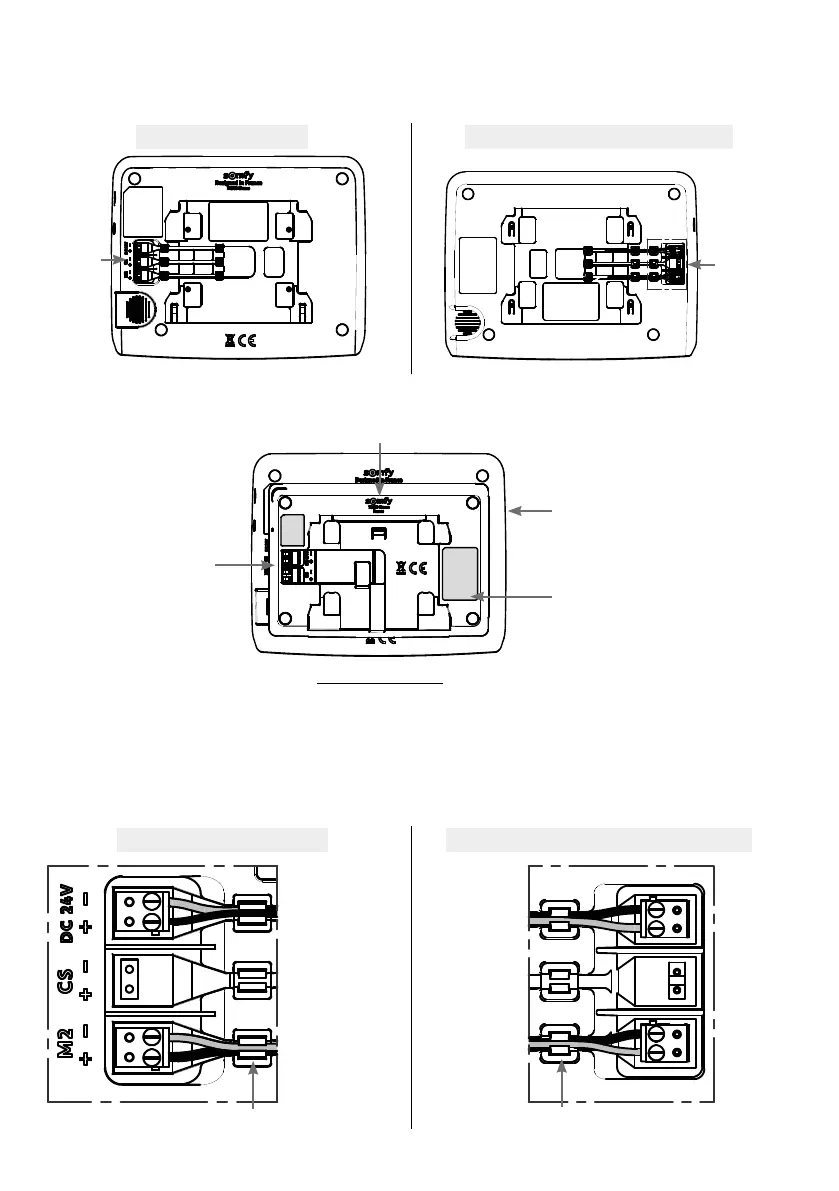

ANSCHLUSS DES VERNETZUNGSMODULS AN DIE INNENSTATION:
• Legen Sie die Innenstation auf einer Fläche mit dem Bildschirm nach unten, in der unten dargestellten Ausrichtung ab, und
behandeln Sie sie dabei sorgsam.
Innenstation V®350 Innenstation V®500 / V®500 PRO io
Oben
Unten
Anschlussklemmen
• Positionieren Sie das Vernetzungsmodul unter Beachtung der Ausrichtung unten hinten an der Innenstation, ohne es
anzuschließen:
Oben
Bildschirm der Innenstation
nach unten
Rücken des Moduls zu Ihnen
Unten
Anschlussklemmen
des Moduls links
Einzuhaltende Ausrichtung
Logo des Moduls oben
• Schließen Sie hinten an der Innenstation die Anschlusskabel des Vernetzungsmoduls an:
- Den blauen Kabelverbinder der Spannungsversorgung mit dem roten und schwarzen Kabel an die Anschlussklemme DC 24V.
- Den blauen Kabelverbinder der Außenstation mit dem gelben und grünen Kabel an die Anschlussklemme 2. Innenstation.
- Nicht an die Anschlussklemme Call Station anschließen.
• Führen Sie alle Kabel in die Kabelkanäle ein.
Anschlussklemmen V®350 Anschlussklemmen V®500 / V®500 PRO io
Spannungsversorgung
(DC 24 V)
Rotes und schwarzes
Kabel
Nicht an die
Anschlussklemme
Call Station
anschließen
Außenstation
(2. Innenstation)
Gelbes und grünes
Kabel
Kabelkanal
Kabelkanal
Spannungsversorgung
(DC 24 V)
Rotes und schwarzes
Kabel
Nicht an die
Anschlussklemme
Call Station
anschließen
Außenstation
Gelbes und
grünes Kabel
DC 24V
Call Station
2. Innenstation
Oben
Unten
Anschlussklemmen
