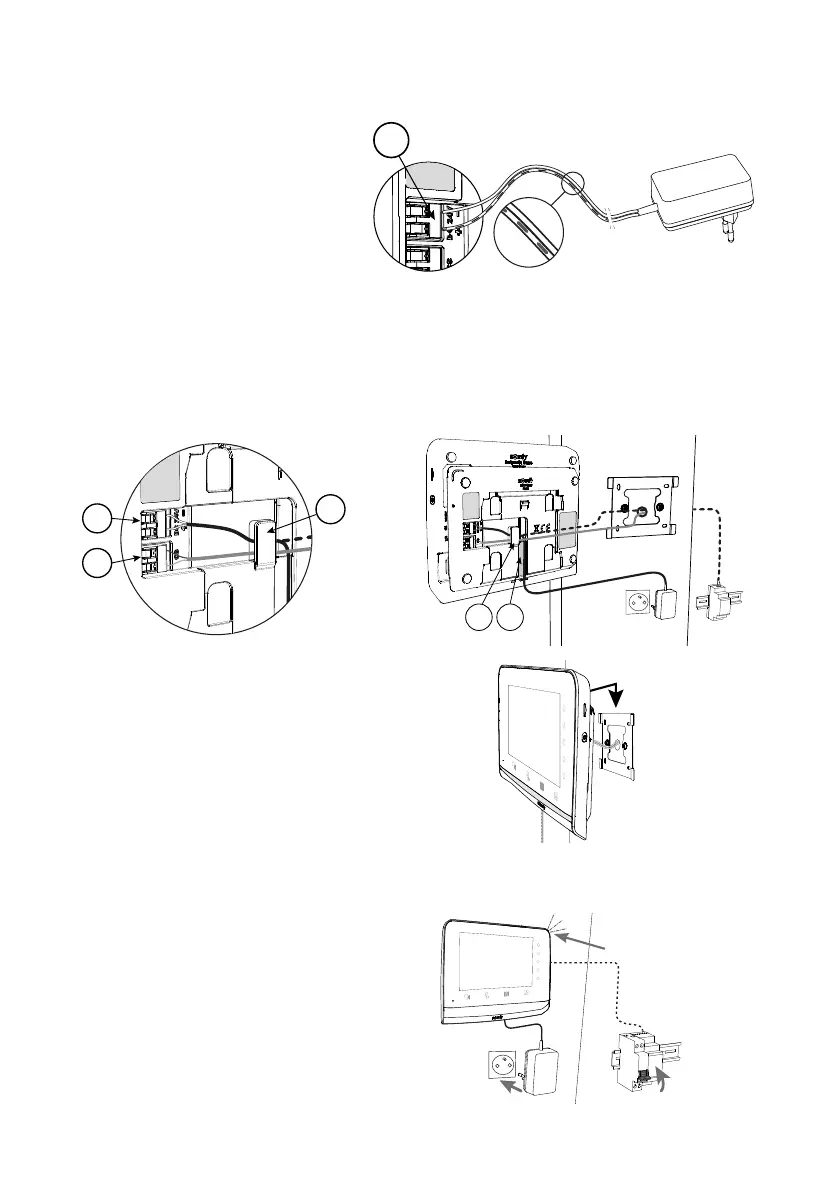

ANSCHLUSS UND BEFESTIGUNG DER EINHEIT
• Stellen Sie sicher, dass Ihre Video-Türsprechanlage weiter von der Spannung getrennt ist.
• Entfernen Sie die Isolierung der zuvor
ermittelten Kabel der Spannungsversorgung und
der Außenstation auf einer Länge von 10 mm.
Führen Sie an der Rückseite
des Vernetzungsmoduls die 2
Spannungsversorgungskabel bis zum Anschlag
in die Anschlussklemme DC 24V [1] ein.
Achten Sie dabei auf die Polarität.
Verwenden Sie das bei Anfang der Installation
aufgenommen Foto zur Erinnerung.
+
-
1
• Führen Sie die 2 Kabel der Außenstation bis zum Anschlag in die Anschlussklemme CS/Call station [2] ein.
Die Polarität hat hier keine Bedeutung.
• Stellen Sie sicher, dass die Kabel fest in den Klemmen sitzen, indem Sie leicht daran ziehen. Legen Sie sie dann in die dafür
vorgesehene Aussparung [3]. Wenn die Kabel (Spannungsversorgung/Außenstation) oberflächlich auf der Wand verlegt sind,
führen Sie sie nicht in das Innere der Halterung und verwenden Sie den hierfür vorgesehenen Kabelkanal [4].
3 4
1
2
3
• Befestigen Sie die Einheit an der Halterung,
indem Sie sie vorsichtig bis zum Anschlag nach
unten schieben.
EINSCHALTEN DER ANLAGE
• Schalten Sie zum Abschluss der Installation Ihre
vernetzte Video-Türsprechanlage ein.
Der Bildschirm der Innenstation und die Betriebs-
LED an der Seite des Vernetzungsmoduls leuchten
auf.
Die zuvor an der Innenstation vorgenommenen
Einstellungen bleiben beibehalten.
LED
