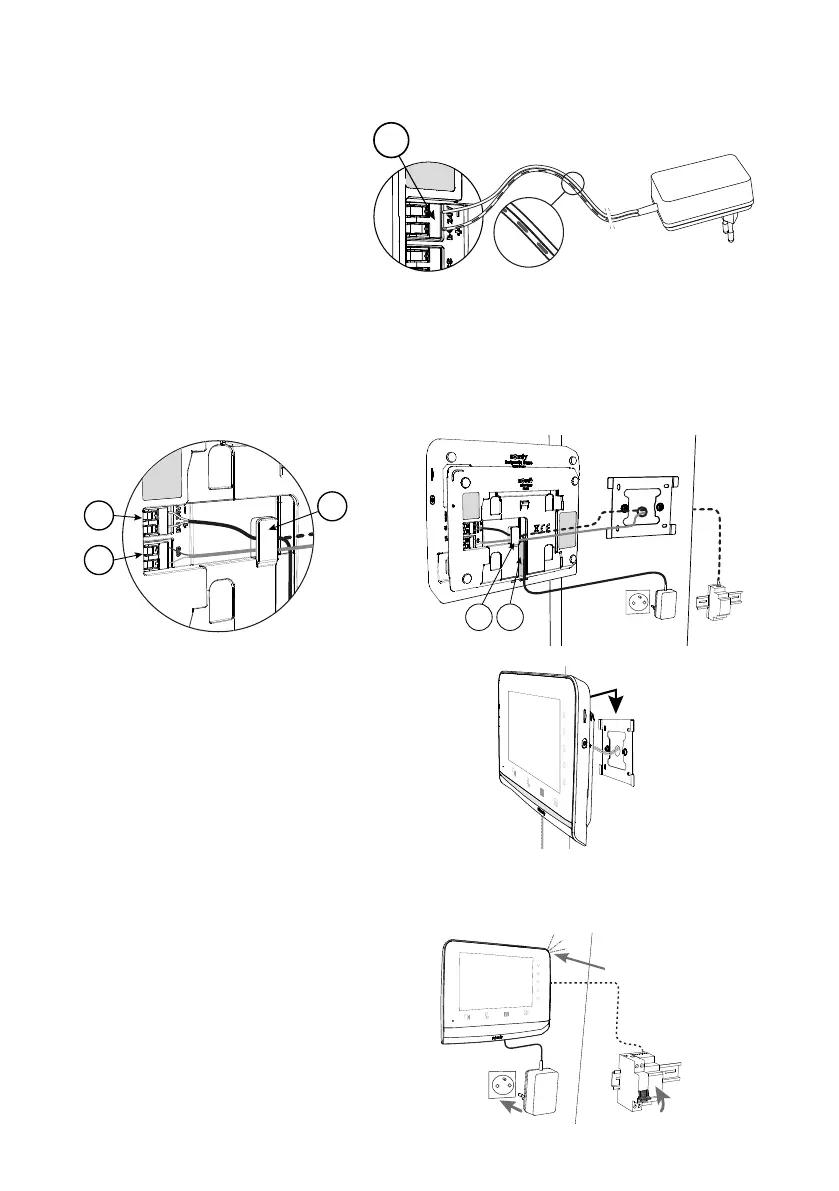

PODŁĄCZENIE I ZAMOCOWANIE ZESPOŁU
• Sprawdzić, czy wideodomofon jest nadal odłączony od zasilania.
• Usunąć izolację na długości 10 mm z przewodów
zasilania i przewodów panelu zewnętrznego
zlokalizowanych wcześniej.
• Z tyłu monitora łączności wprowadzić
do oporu 2 przewody zasilania do listwy
zaciskowej [1] (DC 24V), zachowując
odpowiednią biegunowość.
Warto pamiętać o wykorzystaniu zdjęcia
wykonanego na początku montażu.
1
• Wsunąć do oporu 2 przewody panelu zewnętrznego do listwy zaciskowej [2] (CS/Call station).
Biegunowość nie ma znaczenia.
• Lekko pociągając za przewody, sprawdzić, czy zostały prawidłowo umieszczone w listwach zaciskowych, a następnie
przełożyć przewody przez specjalne wycięcie [3]. Jeśli przewody (zasilania/panelu zewnętrznego) nie wychodzą ze ściany, nie
należy ich prowadzić przez wspornik mocujący, lecz użyć dostarczonego w zestawie korytka kablowego [4].
3 4
1
2
3
• Zamocować monitor we wsporniku mocującym,
delikatnie przesuwając monitor w dół do oporu.
WŁĄCZENIE ZASILANIA INSTALACJI
• Po zakończeniu montażu włączyć zasilanie
inteligentnego wideodomofonu.
Wyświetlacz i wskaźnik LED na krawędzi modułu
łączności zaświecą się.
Ustawienia wprowadzone wcześniej w monitorze
zostają zachowane.
LED
