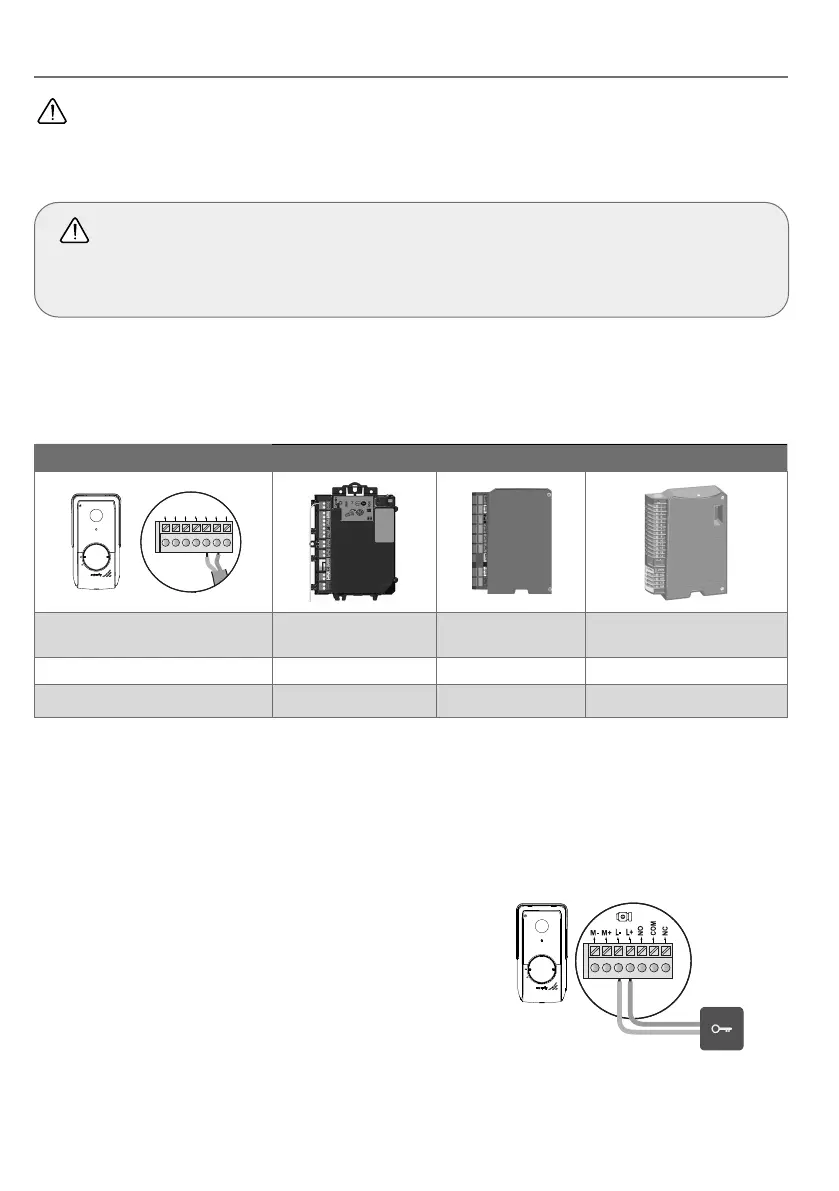

ZDALNE STEROWANIE BRAMĄ I/LUB FURTKĄ
Aby zdalnie sterować bramą/furtką, należy sprawdzić, czy panel zewnętrzny wideodomofonu jest połączony z
napędem bramy lub elektrozaczepem furtki. Bez takiego połączenia nie będzie możliwa obsługa sterowania z aplikacji
"Somfy Protect". Jeżeli nie ma połączenia, należy wykonać poniższe zalecenia:
PODŁĄCZENIE DO NAPĘDU BRAMY WJAZDOWEJ SOMFY
Zgodnie z normą EN 12453 dotyczącą bezpieczeństwa użytkowania bram z napędem, korzystanie z
wideodomofonu do sterowania automatyką bramy wjazdowej lub garażowej znajdującej się poza zasięgiem
wzroku użytkownika wymaga instalacji dodatkowych zabezpieczeń tej automatyki, takich jak zestaw
fotokomórek.
W przypadku niestosowania się do tych zaleceń, firma Somfy jest zwolniona z wszelkiej odpowiedzialności za
powstanie ewentualnych szkód.
[1].
Odłączyć zasilanie elektryczne silnika bramy wjazdowej Somfy.
[2].
Zdjąć pokrywę skrzynki sterowniczej lub napędu zawierającego układ elektroniczny.
[3].
Podłączyć wyjście styku bezpotencjałowego (COM i NO) panelu zewnętrznego do układu elektronicznego napędu. Jeśli
podłączenie panelu zewnętrznego nie jest szczegółowo opisane w instrukcji napędu, należy przestrzegać wskazówek
podanych dla podłączania przełącznika kluczykowego.
Panel zewnętrzny Układy elektroniczne napędów Somfy
M- M+ L- L+ NO COMNC
Podłączyć... do listew zaciskowych
START
do listew zaciskowych
BUS
do numerowanych listew
zaciskowych
COM 5 3 3
NO 6 4
5 – otwarcie całkowite
6 – otwarcie dla ruchu pieszego
Gdy napęd działa z wykorzystaniem zasilania energią słoneczną, przewodowe elementy sterujące są odłączone. Kierowanie
napędem odbywa się wyłącznie poprzez sterowanie radiowe RTS/io z monitora wewnętrznego.
W celu podłączenia panelu zewnętrznego do innego modelu napędu bramy wjazdowej należy zapoznać się z odpowiednią
instrukcją montażu.
[4].
Włączyć zasilanie napędu bramy i wideodomofon.
PODŁĄCZANIE DO ELEKTROZACZEPU (FURTKA)
[1].
Odłączyć zasilanie elektryczne elektrozaczepu i wideodomofonu.
[2].
Podłączyć listwy zaciskowe L- oraz L+ panelu zewnętrznego do
elektrozaczepu.
Przestrzeganie polaryzacji: zapoznać się z instrukcją elektrozaczepu.
[3].
Włączyć zasilanie elektrozaczepu i wideodomofonu.
Ustawienia czasu aktywacji zaczepu (2, 5 lub 10 sekund) dokonuje się w menu
"Ustawienia" monitora wewnętrznego.
12V 800 mA max
