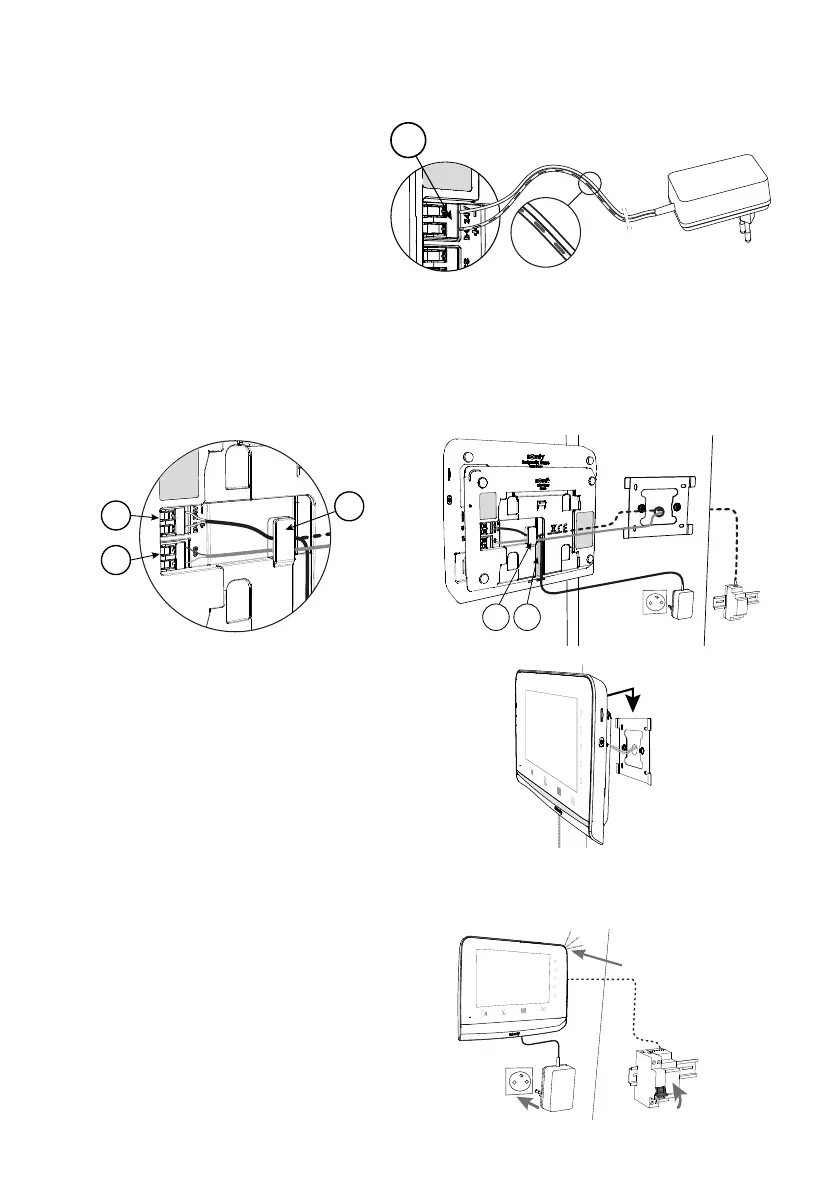

PŘIPOJENÍ A UPEVNĚNÍ SESTAVY
• Ujistěte se, že váš videotelefon je vypnutý.
• Odstraňte 10 mm izolace z kabelů napájecího
zdroje a venkovního ovládacího panelu
uvedených výše.
• Na zadní straně modulu připojení zasuňte
až ke krajním dorazům 2 napájecí vodiče na
svorku DC 24V [1]. Dodržte správnou polaritu.
Neváhejte použít fotografii pořízenou na
začátku montáže jako připomínku.
1
• Zasuňte až ke krajním polohám oba vodiče venkovního ovládacího panelu na svorku CS/Call station [2].
Polarita zde není důležitá.
• Mírným tahem zkontrolujte, zda jsou kabely řádně vloženy do svorek, a poté je umístěte do zářezu (3) k tomu určenému.
Pokud kabely (napájecího zdroje / venkovního ovládacího panelu) nevyčnívají ze zdi, neprotahujte je dovnitř držáku, a použijte
k tomu určenou kabelovou lištu (4).
3 4
1
2
3
• Mírným potažením dolů až do krajní polohy
připevněte celou sestavu k upevňovacímu
držáku.
UVEDENÍ INSTALACE POD NAPĚTÍ
• Na konci montáže zapněte svůj připojený
videotelefon.
Displej monitoru a funkční LED kontrolka umístěná
na okraji monitoru připojení se rozsvítí.
Dříve provedená nastavení na monitoru zůstanou
zachována.
LED
