SOMFY DEXXO SMART io Installation Instructions

DEXXO SMART io
FR
3Copyright
©
2018 SOMFY ACTIVITES SA. All rights reserved.
RISQUES SOLUTIONS
ZONE 3
Risque de coupure et de
coincement entre les panneaux
du tablier dans les jours dont la
dimension varie entre 8mm et
25mm
Supprimer tous les points
d’accrochage et tous les bords
coupants de la surface du tablier
Supprimer tout jour de dimension ≥
8mm ou ≤ 25mm
ZONE 4
Risque de coincement entre les
rails de roulement et les galets
Supprimer tous les bords coupants
des rails de guidage
Supprimer tout jour ≥ 8mm entre les
rails et les galets

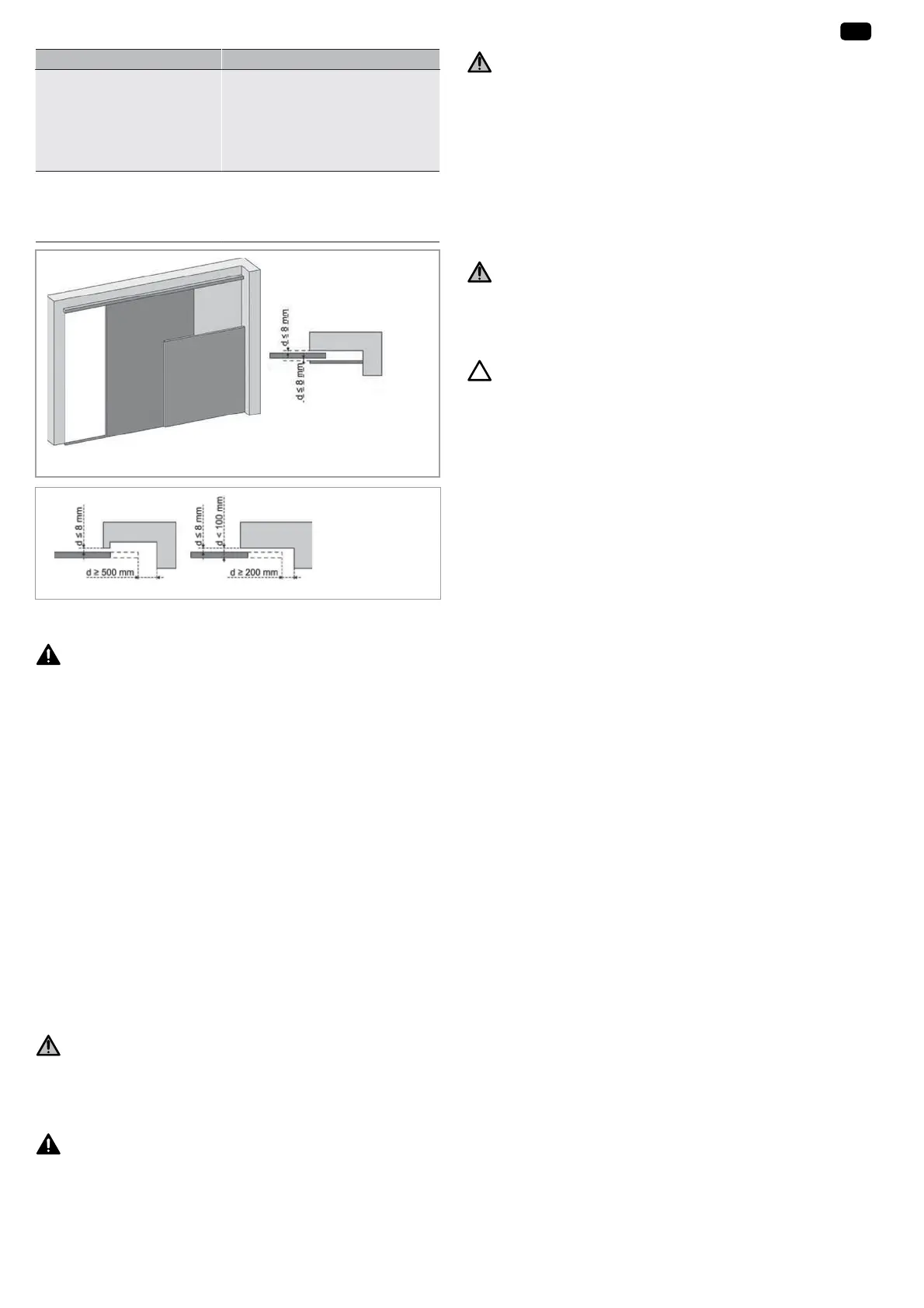

Figure 1 - Protection mécanique
Figure 2 - Distances de sécurité
1.5. Installation électrique
DANGER
L’installation de l’alimentation électrique doit être
conforme aux normes en vigueur dans le pays où est
installée la motorisation et doit être faite par un personnel
qualifié.
La ligne électrique doit être exclusivement réservée à la
motorisation et dotée d’une protection constituée :
• d’un fusible ou disjoncteur calibre 10A,
• et d’un dispositif de type différentiel (30mA).
Un moyen de déconnexion omnipolaire de l’alimentation
doit être prévu.
L’installation d’un parafoudre est conseillée (de tension
résiduelle d’un maximum de 2kV).
Passage des câbles
Les câbles enterrés doivent être équipés d’une gaine de
protection de diamètre suffisant pour passer le câble du
moteur et les câbles des accessoires.
Pour les câbles non enterrés, utiliser un passe-câble qui
supportera le passage des véhicules (réf. 2400484).
1.6. Consignes de sécurité relatives à l’installation
AVERTISSEMENT
Avant d’installer la motorisation, enlever toutes les
cordes ou chaînes inutiles et mettre hors service tout
dispositif de verrouillage (verrou) qui n’est pas nécessaire
pour un fonctionnement motorisé.
DANGER
Ne pas raccorder la motorisation à une source
d’alimentation avant d’avoir terminé l’installation.
AVERTISSEMENT
Il est strictement interdit de modifier l’un des éléments
fournis dans ce kit ou d’utiliser un élément additif non
préconisé dans ce manuel.
Surveiller la porte en mouvement et maintenir les personnes
éloignées jusqu’à ce que l’installation soit terminée.
Ne pas utiliser d’adhésifs pour fixer la motorisation.
Installer le dispositif de débrayage manuel intérieur à moins
de 1,8 m de hauteur.
Fixer à demeure l’étiquette concernant le dispositif de
débrayage manuel près de son organe de manœuvre.
AVERTISSEMENT
Faire attention en utilisant le dispositif de débrayage
manuel car une porte ouverte peut retomber rapidement
du fait de ressorts faibles ou cassés, ou être mal
équilibrée.
ATTENTION
Installer tout dispositif de commande fixe à une hauteur d’au
moins 1,5 m et en vue de la porte mais éloigné des parties
mobiles.
Après installation, s’assurer que :
• le mécanisme est correctement réglé
• le dispositif de débrayage manuel fonctionne correctement
• la motorisation change de sens quand la porte rencontre
un objet de 50 mm de haut qui se trouve au sol.
Précautions vestimentaires
Enlever tous bijoux (bracelet, chaîne ou autres) lors de
l’installation.
Pour les opérations de manipulation, de perçage et de soudure,
porter les protections adéquates (lunettes spéciales, gants,
casque antibruit, etc.).
1.7. Réglementation
Somfy déclare que le produit décrit dans ces instructions
lorsqu’il est utilisé conformément à ces instructions,
est conforme aux exigences essentielles des Directives
Européennes applicables et en particulier à la Directive
Machine 2006/42/EC et à la Directive Radio 2014/53/EU.
Le texte complet de la déclaration CE de conformité est
disponible à l’adresse internet suivante : www.somfy.com/ce.
Philippe Geoffroy, Responsable réglementation, Cluses
1.8. Assistance
Vous rencontrez peut être des difficultés dans l’installation de
votre motorisation ou des questions sans réponses.
N’hésitez pas à nous contacter, nos spécialistes sont à votre
disposition pour vous répondre.
Internet : www.somfy.com
