3.2.2 Platine de rue
La platine de rue peut être reliée à une motorisation de portail et à une serrure/gâche électrique (12 V AC/DC - 800 mA maximum).
Le portail et le portillon pourront être actionnés depuis le moniteur du visiophone.

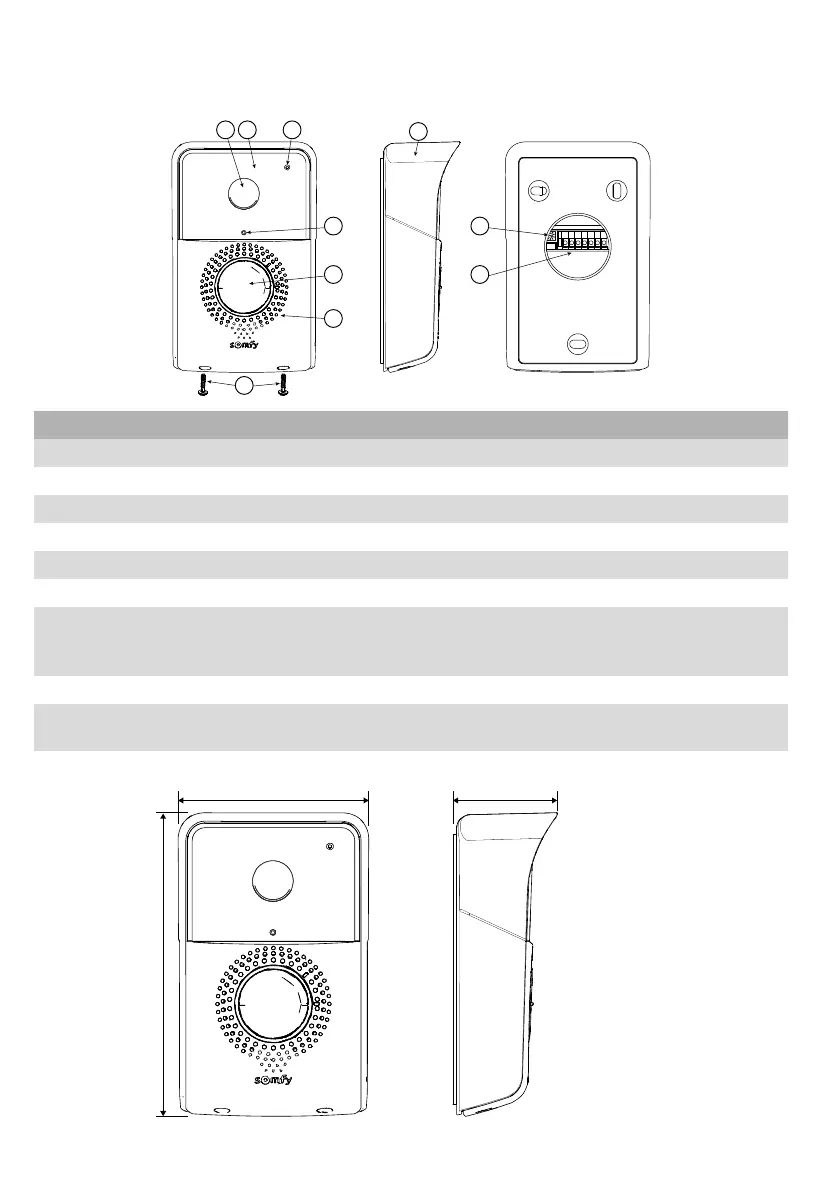

1
32 5
4
7
8
9
6
10
Repère Désignation Description
1 Visière pare-pluie Protège la caméra de la pluie et du soleil
2 Caméra Filme le visiteur et envoie l’image au moniteur
3 Eclairage LED IR Permet de voir les visiteurs dans la nuit
4 Détecteur de luminosité Permet d’allumer automatiquement les LEDs infrarouges dans la nuit
5 Microphone Permet au visiteur de parler avec son interlocuteur situé à l’intérieur
6 Haut-parleur Permet au visiteur d’entendre son interlocuteur situé à l’intérieur
7
Étiquette porte-nom rétroéclairée
Bouton d’appel rétroéclairé
Permet d’indiquer votre nom sur une étiquette
Permet au visiteur de déclencher la sonnerie du moniteur. La caméra se
met en marche et l’écran du moniteur s’allume.
8 Bouton de réglage du volume d’écoute Permet de régler le volume du haut-parleur de la platine de rue.
9
Bornier Permet de raccorder la platine au moniteur, à une motorisation de portail
et à une gâche/serrure électrique.
10 Vis anti-vandal Permet d’interdire l’ouverture de la platine de rue sans tournevis spécial
149,6
165
(2)
229,5 18,8
(1)
54
(2)
105 mm
(2)
(2) Dimensions avec visière
pare-pluie
