SOMFY V500 - 4 Instalação Do Monitor

Copyright © 2017 Somfy SAS. All rights reserved. 7
V500
PT

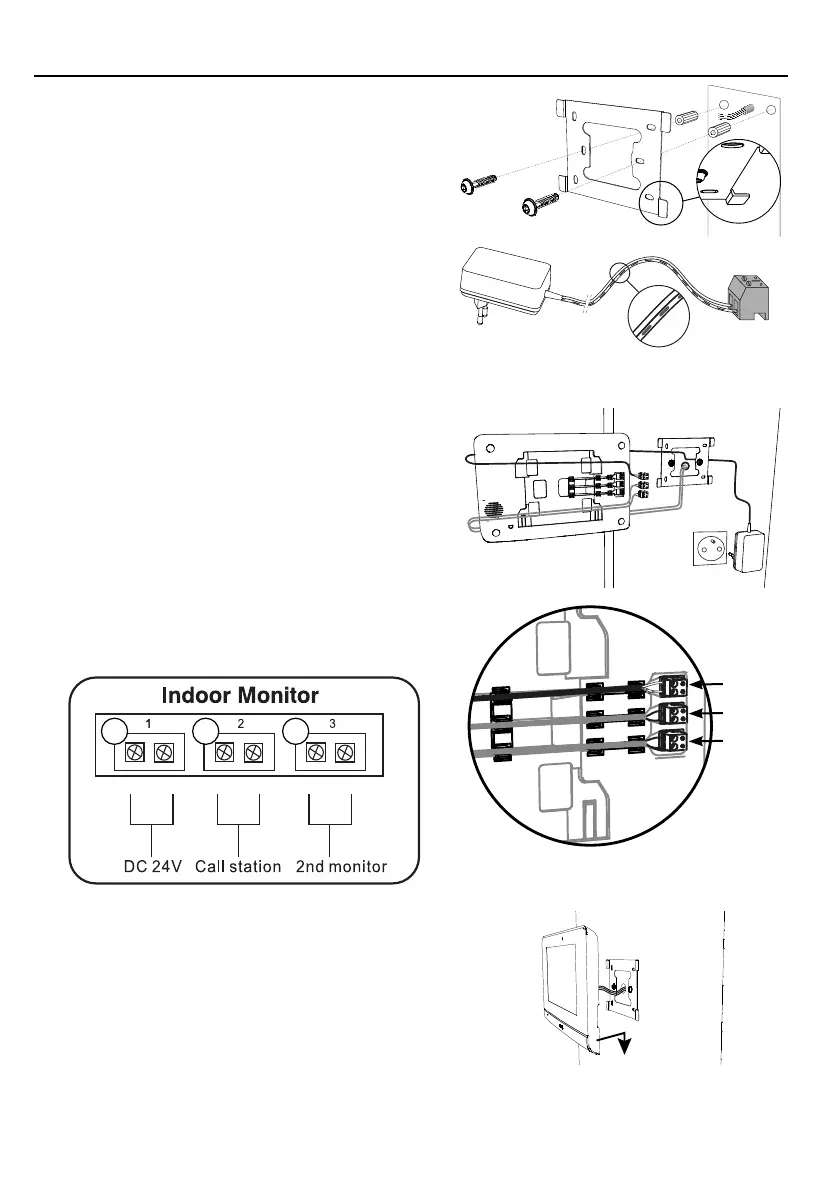

4  INSTALAÇÃO DO MONITOR
[1]. Fixe a placa de fixação do monitor à parede.
Importante: As patilhas de fixação do monitor devem sair na sua
direcção.
Nota: Todos os fios devem passar pelo interior do suporte de fixação,
para que possam ser ligados ao monitor.
[2]. Retire o conector DC (5-1), na parte de trás do monitor, e ligue o
cabo do módulo de alimentação a este conector: fio branco com
riscas cinzentas à direita (+) e fio totalmente branco à esquerda (-).
Importante: É obrigatório utilizar o módulo de alimentação fornecido
para alimentar o monitor.
+
-
+
-
[3]. Ligue o conector do módulo de alimentação na parte de trás do
monitor à placa de bornes 5-1, no sentido indicado na ilustração
(parafuso para a esquerda); o sentido de ligação dos fios do módulo
de alimentação é importante.
Importante: Não ligue o módulo de alimentação numa tomada enquanto
não estiver terminada toda a cablagem (placa de rua, monitor adicional).
[4]. Ligue um segundo conector à placa de bornes 5-2. O cabo
correspondente será ligado à placa de rua.
Opcional: Ligue um terceiro conector à placa de bornes 5-3. O cabo
correspondente será ligado num segundo monitor (ver as instruções
do monitor adicional).
Nota: Aplicar os fios nos locais previstos para este efeito, para evitar o
risco de se soltarem.
Nota: Marcar os fios utilizados para as placas de bornes 5-2 e 5-3, para
efectuar correctamente a cablagem entre a placa de rua e o monitor
adicional (opcional).
M- M+- + M- M+
5-1
5-2
5-3
5-1
5-2
5-3
[5]. Encaixar o monitor no suporte de fixação, fazendo deslizar com
cuidado para baixo, até que as patilhas do suporte fiquem bem
encaixadas nos entalhes do monitor.
