Copyright © 2017 Somfy SAS. All rights reserved. 9
V500
PT
5.1.1 Ligação a uma motorização de portão Somfy
Nota: Quando o motor funciona com energia solar, os controlos com fios são desactivados. Neste caso, deve ser usado o comando
sem fios do monitor para comandar a motorização do portão: consulte “6.2 COMANDO SEM FIOS DE EQUIPAMENTOS SOMFY RTS”.
[1]. Desligue a alimentação eléctrica da motorização.
[2]. Retire a tampa do armário de comando ou do motor que contém o sistema electrónico.
[3]. Ligue a saída do contacto seco (COM e NO) da placa de rua à electrónica da motorização (consulte as instruções da
motorização).
Se a ligação da placa de rua não for apresentada em detalhe no guia de instruções da motorização, siga as instruções dadas para a
ligação de contactor com chave.
Nota: Para ligar a placa de rua a um outro modelo de portão automático, consulte as instruções de instalação desta motorização.

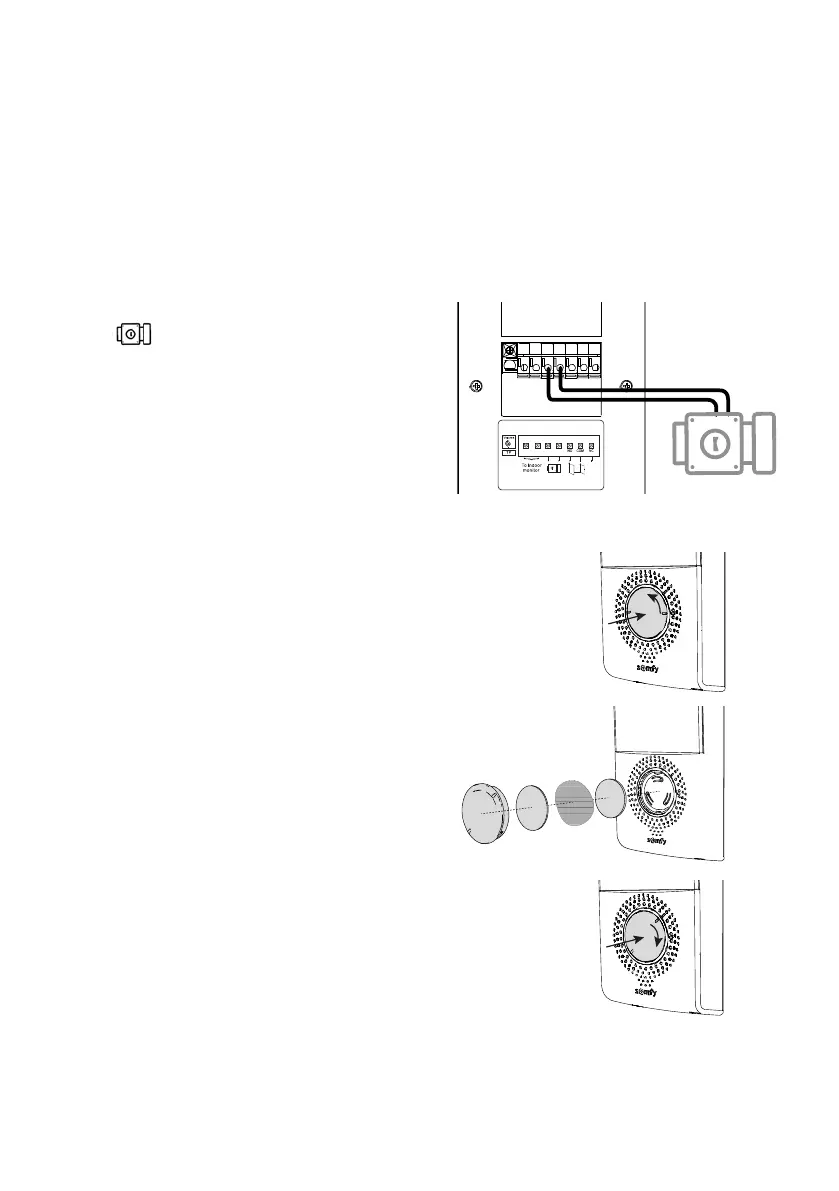

5.1.2 Ligação a um trinco/fechadura eléctrica
Nota: A Somfy recomenda que utilize um trinco eléctrico com memória.
Ligue a saída
da placa de rua ao trinco/fechadura segundo o
esquema ao lado.
Respeite a polaridade +/-, se esta estiver indicada nas instruções do
trinco/fechadura.
Call Station
M- L- L+M+
5.2 Aplicação da etiqueta para o nome
[1]. Pressione e rode o porta-etiqueta 45° no sentido contrário ao dos
ponteiros do relógio, com auxílio dos espigões do porta-etiqueta.
[2]. Levante o porta-etiqueta; a etiqueta para o nome está colocada
entre o porta-etiqueta e a junta de elastómero, na frente da placa
de retenção.
Nota: a etiqueta para o nome tem dois cortes que correspondem aos
espigões situados por trás do porta-etiqueta.
Xxxxxxxx
[3]. Escreva o seu nome na etiqueta branca com um marcado de
tinta permanente (alinhando o nome pelos cortes da etiqueta).
Volte a colocar a etiqueta e a sua protecção no respectivo lugar,
pressionando sobre o porta-etiqueta e fazendo-o rodar 45° no
sentido dos ponteiros do relógio, até ouvir um clique de bloqueio.
