SOMFY V500 - Installation Type

6 Copyright © 2017 Somfy SAS. All rights reserved.
V500
FR

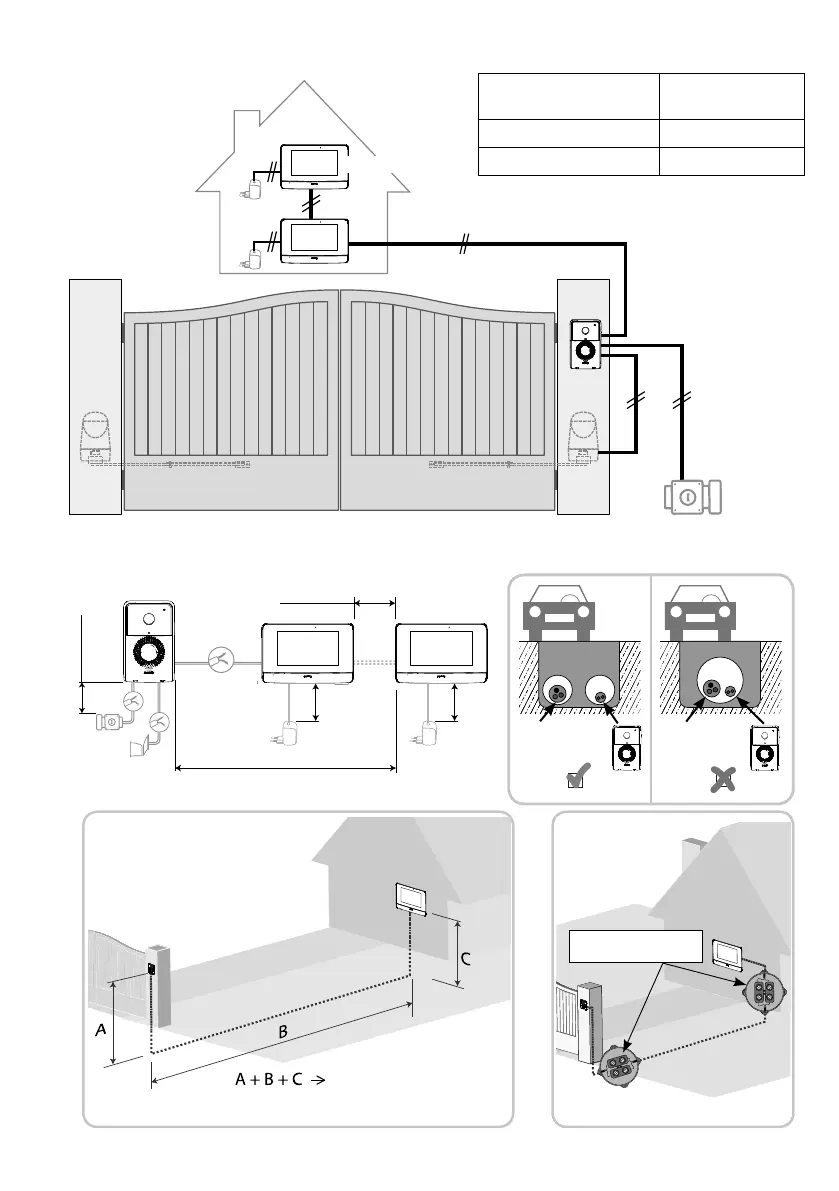

3.3 Installation type
230 V AC
230 V AC
Nota : Nous vous conseillons de ne pas faire passer les câbles du visiophone dans la même gaine que les câbles d’alimentation.
Les câbles ne sont pas fournis.
230 V AC
230 V AC
50 m max.
2 m max.
2 x 0,75 mm² : 150 m max.
2 x 0,5 mm² : 100 m max.
8 m
max.
8 m
max.
P1
P2
DC
+
-
P1
P2
DC
+
-
5 m max.
P1
P2
DC
+
-
P1
P2
DC
+
-
5 m max.
230 VAC 230 VAC
2 x 0,50 mm² : 100 m max.
2 x 0,75 mm² : 150 m max.
STOP
Boîtes de dérivation :
2 max.
2 fils
2 fils
optionnel
2 fils
2 fils
Distance entre la platine de
rue et le moniteur
Câble à utiliser
Inférieure à 100 m 2 fils 0,5 mm² mini
Entre 100 et 150 m 2 fils 0,75 mm² mini
