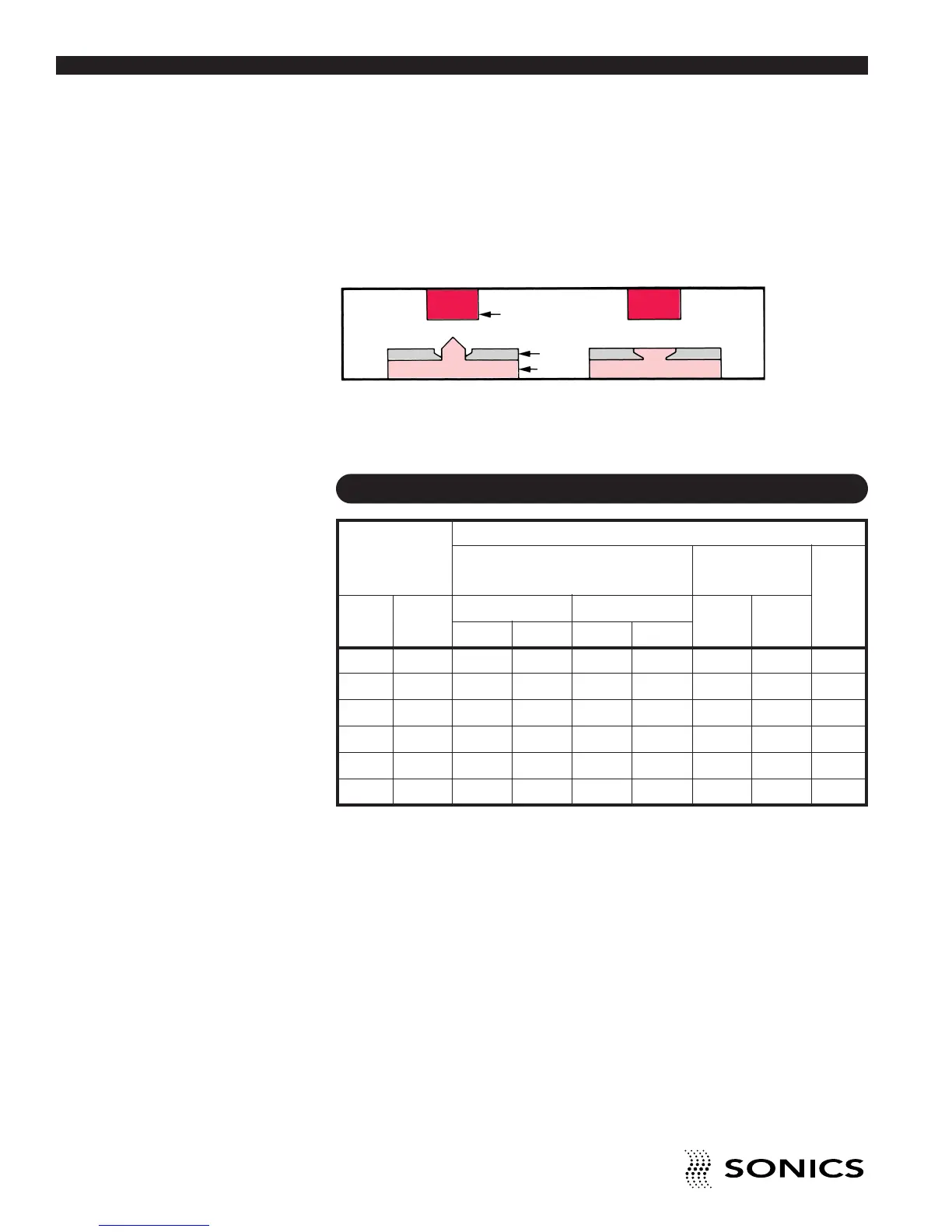

FLUSH STAKE
The flush stake is used for applications requiring a flush surface. The flush
stake requires that the retained piece has sufficient thickness for a chamfer or
counterbore.
STANDARD THREADED TIPS FOR STAKING
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
24
I N S T R U C T I O N M A N U A L • M O D E L H 5 2 0 / H 5 4 0
TIP CODE LETTER
Plastic Boss Solid Boss Conical Boss
Diameter Flare Head Spherical Head
Hollow
inches mm
High Profile Low Profile
High Low
Boss
Tip Size Stud Height* Tip Size Stud Height*
Profile Profile
1/32 0.793 A .050 G .019 AA GG —
1/16 1.587 B .100 H .0375 BB HH —
3/32 2.381 C .150 I .056 CC II —
1/8 3.175 D .200 J .075 DD JJ R
5/32 3.969 E .250 K .094 EE KK S
3/16 4.762 F .300 L .112 FF LL T
STAKING
BEFORE
AFTER
METAL
PLASTIC
HORN
