CPD-E250 CPD-E450
4-089-640-11

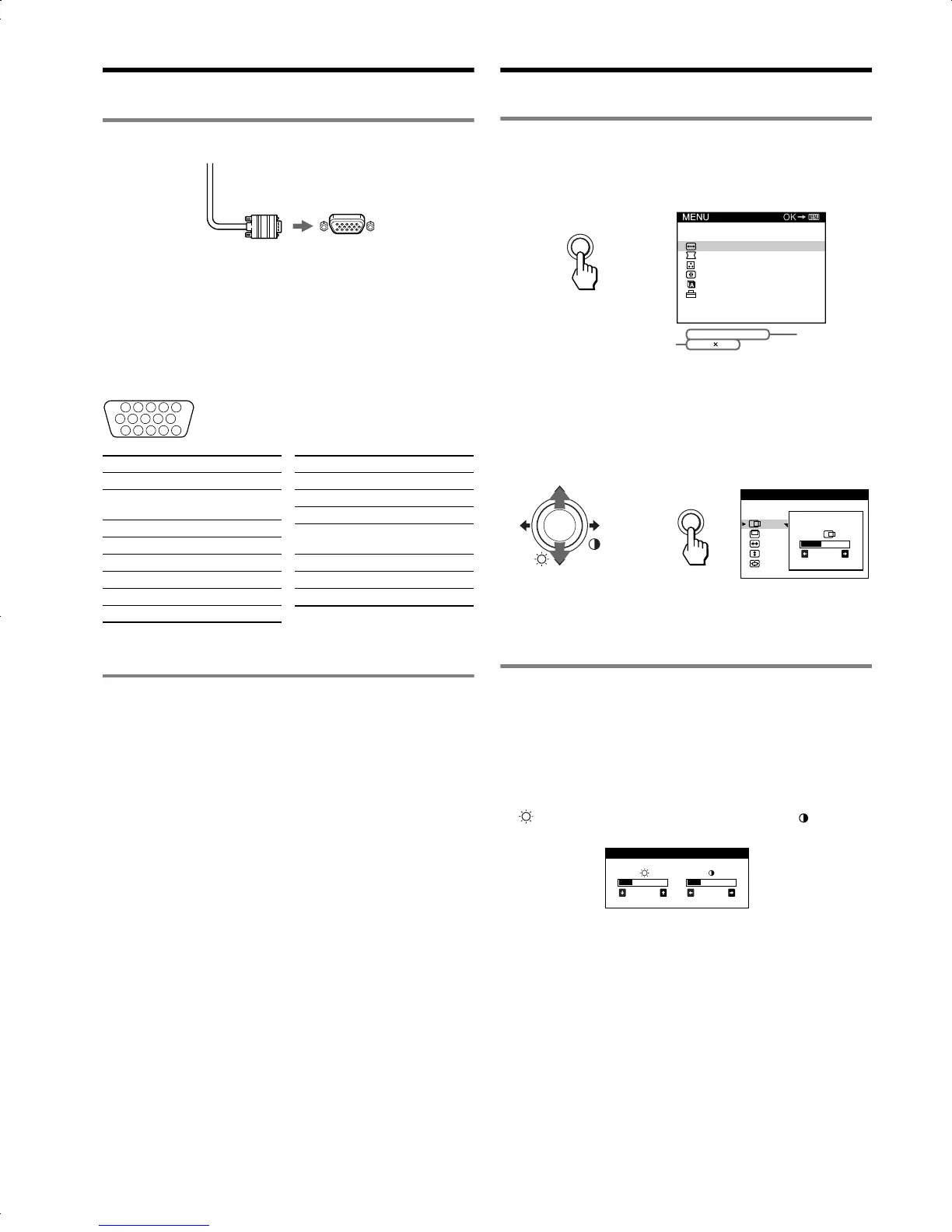

Installation
1
Anslut bildskärmen till datorn
Ansluta till en Macintosh eller kompatibel dator
Om du ansluter den här bildskärmen till en Macintosh-dator
använder du vid behov Macintosh-adaptern. Anslut adaptern till
datorn innan du ansluter kabeln.
HD15-ingångens kontakt
* DDC (Display Data Channel) är en VESA-standard.
2
Slå på strömmen till bildskärmen och
datorn
1 Anslut nätkabeln till bildskärmen och slå sedan på
skärmen genom att trycka på 1 (ström)-omkopplaren.
2 Slå på datorn.
Inga särskilda drivrutiner behövs
Den här bildskärmen uppfyller kraven enligt standarden “DDC” Plug &
Play, vilket innebär att bildskärmsinformationen automatiskt kan
identifieras. Därför behöver du inte installera någon speciell drivrutin på
datorn.
När du startar datorn för första gången efter det att du har anslutit
bildskärmen kan det hända att en installationsguide visas på skärmen. Följ
anvisningarna på bildskärmen. Plug & Play är automatiskt valt så att du
direkt kan börja använda den här bildskärmen.
Obs!
• Vidrör inte stiften i videokabelns kontakt.
• När du ansluter videokabeln bör du först kontrollera hur stiften sitter i
HD 15-kontakten. Om du vänder kontakten fel och trycker in den för hårt
kan stiften i videokabelns kontakt böjas.
Inställningar
Använda menyn
1 Tryck på MENU/OK-knappen för att visa huvudmenyn.
2 Rör på kontrollknappen m/M för att markera den
huvudmeny du vill justera och tryck sedan på
MENU/OK.
3 Rör på kontrollknappen m/M för att markera den
undermeny som du vill justera. Gör sedan justeringen
genom att röra kontrollknappen </,.
Justera ljusstyrka och kontrast
Ljusstyrka och kontrast justerar du via en särskild meny,
LJUS/KONTRAST. De inställningar du gör här påverkar alla
insignaler.
1 Rör kontrollknappen så att menyn LJUS/KONTRAST
visas.
2 Rör kontrollknappen m/M för att ställa in ljusstyrkan
( ) och </, för att ställa in kontrasten ( ).
Obs!
Om du ställer ljusstyrkan och kontrasten på "0" blir skärmen helt svart och
ingen bild syns.
Bildskärmens
videokabel
till HD15 på datorn
5432
1
678910
11 12 13 14 15
Stift Nr. Signal
1Röd
2
Grön (synk på
grön)
3Blå
4 ID (Jord)
5 DDC Jord*
6Röd jord
7Grön jord
8 Blå jord
9 DDC HOST 5V*
10 Jord
11 ID (Jord)
12
Dubbelriktad data
(SDA)*
13 H. Synk
14 V. Synk
15 Dataklocka (SCL)*
Stift Nr. Signal
,
60.0kHz/ 75Hz
1024
768
STORL./CENTER
GEOMETRI
FÄRG
KONVERGENS
LANGUAGE
OPTION
SLUTA
horisontell oc
h
vertikal
frekvens för
den aktuella
insignalen
upplösningen för den aktuella
insignalen (bara om signalen
stämmer överens med något
av de rekommenderade
VESA-lägena).
Huvudmeny
MENU
Undermeny
26
STORL . / CENTER
MENU
b
26 26
LJUS/KONTRAST
