CPD-E250 CPD-E450
4-089-640-11

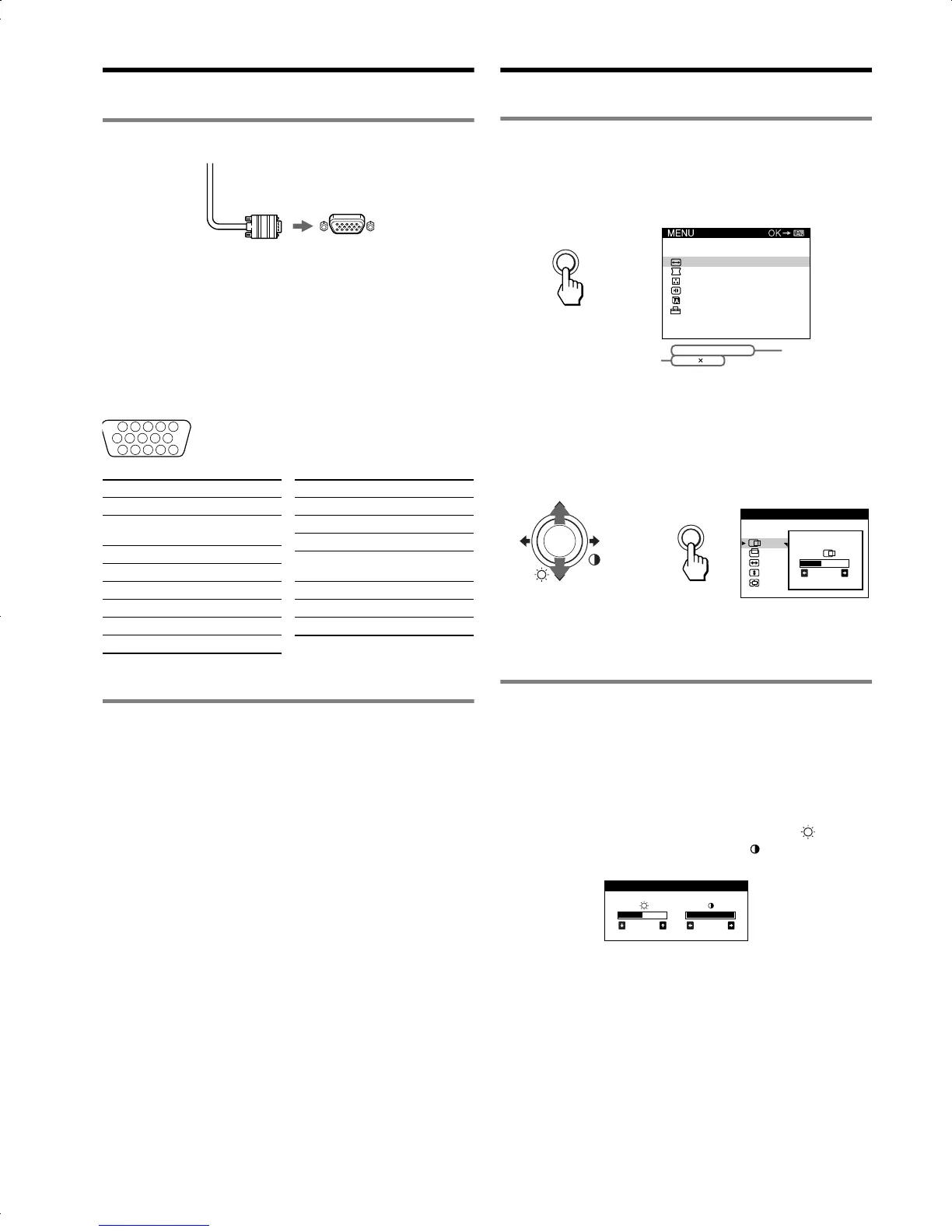

Opstelling
1
De monitor aansluiten op uw computer
Aansluiting op een Macintosh of compatibele
computer
Gebruik eventueel de Macintosh adapter wanneer u deze monitor
aansluit op een Macintosh computer. Sluit de Macintosh adapter
aan op de computer alvorens de kabel aan te sluiten.
HD15 ingangen
* DDC (Display Data Channel) is een VESA standaard.
2
De monitor en de computer aanzetten
1 Sluit het netsnoer aan op de monitor en druk op de 1
(aan/uit) schakelaar om de monitor aan te schakelen.
2 Zet de computer aan.
Er zijn geen specifieke drivers nodig
Deze monitor beantwoordt aan de “DDC” Plug & Play norm en detecteert
automatisch alle monitorinformatie. Op de computer hoeft geen specifieke
driver te worden geïnstalleerd.
Wanneer u de PC voor het eerst aanzet nadat de monitor werd aangesloten,
kan de installatie-wizard op het scherm verschijnen. Volg dan de instructies
op het scherm. De Plug & Play monitor wordt automatisch gekozen zodat u
deze monitor kunt gebruiken.
Opmerkingen
• Raak de pinnen van de videokabelstekker niet aan.
• Controleer de uitlijning van de HD15 connector om te voorkomen dat de
pinnen van de videokabelstekker verbogen worden.
Regelingen
Het menu gebruiken
1 Druk op de MENU/OK toets om het hoofdmenu te
tonen.
2 Beweeg de joystick m/M om het hoofdmenu te laten
oplichten dat u wilt instellen en druk op de MENU/OK
knop.
3 Beweeg de joystick m/M om het submenu te laten
oplichten dat u wilt instellen. Beweeg vervolgens de
joystick </, om in te stellen.
Contrast en helderheid regelen
Contrast en helderheid worden geregeld via een apart
HELDERHEID/CONTRAST menu. Deze instellingen gelden voor
alle ingangssignalen.
1 Beweeg de joystick in om het even welke richting om
het HELDERHEID/CONTRAST menu te laten
verschijnen.
2 Beweeg de joystick m/M om de helderheid ( ) te
regelen, en </, om het contrast ( ) te regelen.
Opmerking
Als u helderheid en contrast instelt op "0" wordt het beeld zwart en wordt
dus geen beeld weergegeven.
Videosignaalkabel
van de monitor
naar HD15 van de
aangesloten computer
5432
1
678910
11 12 13 14 15
Pin Nr. Signaal
1
Rood
2
Groen
(Sync op Groen)
3
Blauw
4
ID (Massa)
5
DDC Massa*
6
Rood Massa
7
Groen Massa
8
Blauw Massa
9
DDC HOST 5V*
10
Massa
11
ID (Massa)
12
Bi-directionele data
(SDA)*
13
H. Sync
14
V. Sy nc
15
Dataklok (SCL)*
Pin Nr. Signaal
60.0kHz/ 75Hz
1024
768
AFM./CENTR.
GEOMETRIE
KLEUREN
CONVERGENTIE
LANGUAGE
OPTIES
UIT
,
horizontale en
verticale
frequentie van
het huidige
ingangssignaal
resolutie van het huidige
ingangssignaal (alleen
indien het signaal
overeenstemt met één van
de aanbevolen VESA timing
modes)
Hoofdmenu
MENU
26
AFM. /CENTR.
Submenu
MENU
b
50 100
AHEL STDERHE I D / CONTR
