12
各部の名称と働き
機器の名称と電気定格は、底面に表示さ
れています。

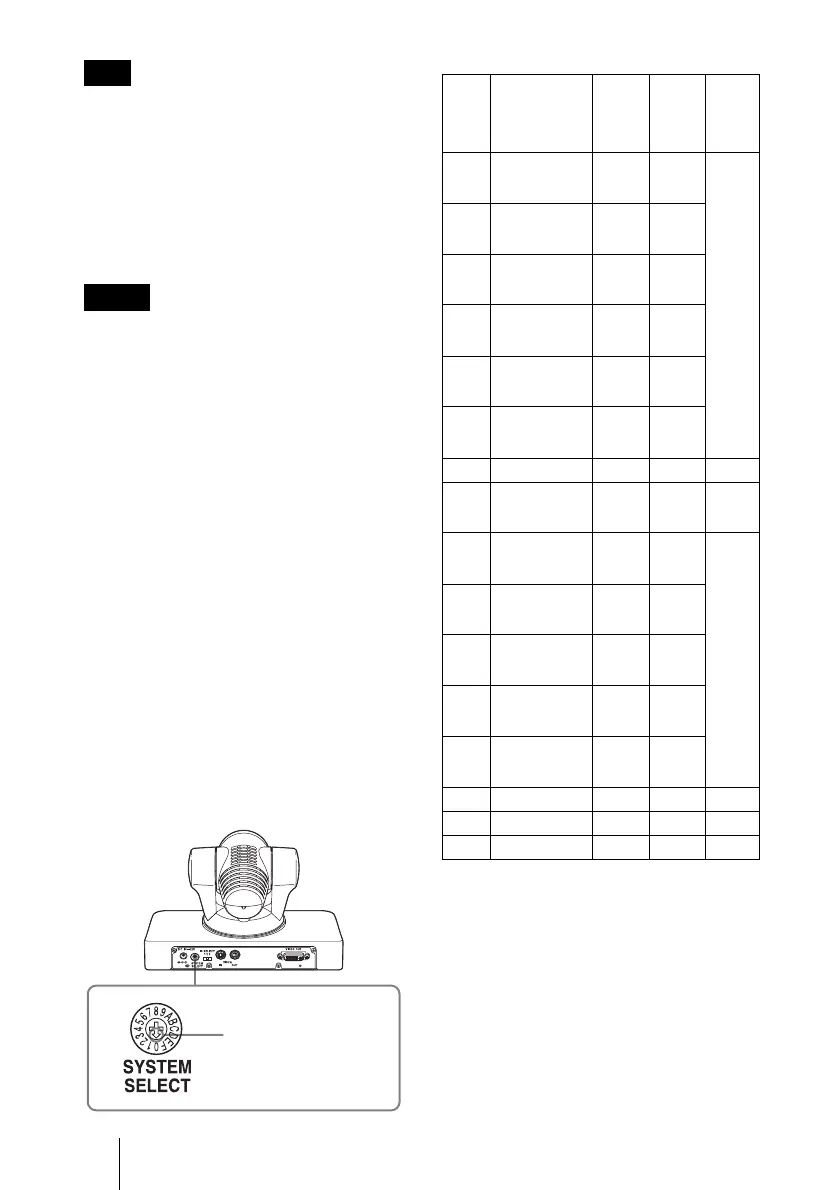

SYSTEMSELECT スイッチの設定
本スイッチを使用して、VIDEOOUT
端子から出力する映像出力方式（ビデ
オフォーマット）を設定できます。
･ スイッチの設定は、本機の電源を入れ
る前に行ってください。スタンバイ状
態での設定も有効となります。スイッ
チの設定後、DC 電源、VISCA 通信、
リモコンのいずれかで電源を入れてく
ださい。
･
スイッチ切り換えの際は、必ずプラスド
ライバーをご使用ください。
指定された工具以外で切り換え操作を行
うと十字溝がつぶれる場合があります。
･ 本機の映像信号出力には、DVI モニ
ターの解像度に合わせて自動的に出力
を選択する機能がありません。必ずモ
ニターの解像度に合わせた設定をして
ください。
･ ハイビジョン映像信号出力は、アスペ
クト比 16:9 のモニターで歪みのない画
像となります。
○：映像信号が出力される。
×：映像信号が出力されない。
LB：LetterBox の略。アスペクト比 4:3
のモニターで歪みのない画像となるよう
に上下に無信号〈黒〉領域を設け、アス
ペクト比が 16:9 の画像として出力する。
重要
ご注意
希望の映像出力方式に
合わせる。
スイッ
チ位置
映像出力形式
（ビデオ
フォーマット）
EVI-HD7V
対応
EVI-HD3V
対応
0
1920 × 1080p/
59.94
○×
59.94 Hz
系
1
1920 × 1080p/
29.97
○×
2
1920 × 1080i/
59.94
○×
3
1280 × 720p/
59.94
○○
4
1280 × 720p/
29.97
○○
5
640 × 480p/
59.94（LB）
○○
6出力なし ― ― ―
7
VISCA
CONTROL
○○―
8
1920 × 1080p/
50
○×
50 Hz 系
9
1920 × 1080p/
25
○×
A
1920 × 1080i/
50
○×
B
1280 × 720p/
50
○○
C
1280 × 720p/
25
○○
D出力なし ― ― ―
E出力なし ― ― ―
F出力なし ― ― ―

Sony EVI-HD7V Specifications

General

Maximum resolution	1920 x 1080 pixels
Supported video modes	480p, 720p, 1080i, 1080p
Automatic gain control	Yes
Pan range	-100 - 100 °
Pan speed	300 °/sec
White balance	Auto, Indoor, Manual, Outdoor, Push
Tilt angle range	-25 - 25 °
Camera shutter speed	1/60 - 1/10000 s
Minimum illumination	15 lx
Sensor type	CMOS
Optical sensor size	1/3 \
Digital zoom	40 x
Optical zoom	10 x
Focal length range	3.4 - 33.9 mm
Maximum aperture number	2.1
Built-in HDD	No
Type	CCTV security camera
Placement supported	Indoor
Light exposure modes	Aperture priority AE, Auto, Manual
Connectivity technology	Wired
Form factor	-
Mounting type	Desk
Product color	Gray
Signal-to-Noise Ratio (SNR)	50 dB
DC output voltage	12
Power consumption (typical)	26.4 W
Storage temperature (T-T)	-20 - 60 °C
Operating temperature (T-T)	0 - 40 °C
Interface	RS-232C
Cables included	AC
Number of cameras	1

Weight and Dimensions

Depth	132 mm
Width	250 mm
Height	152 mm
Weight	1500 g
