仕様
付録

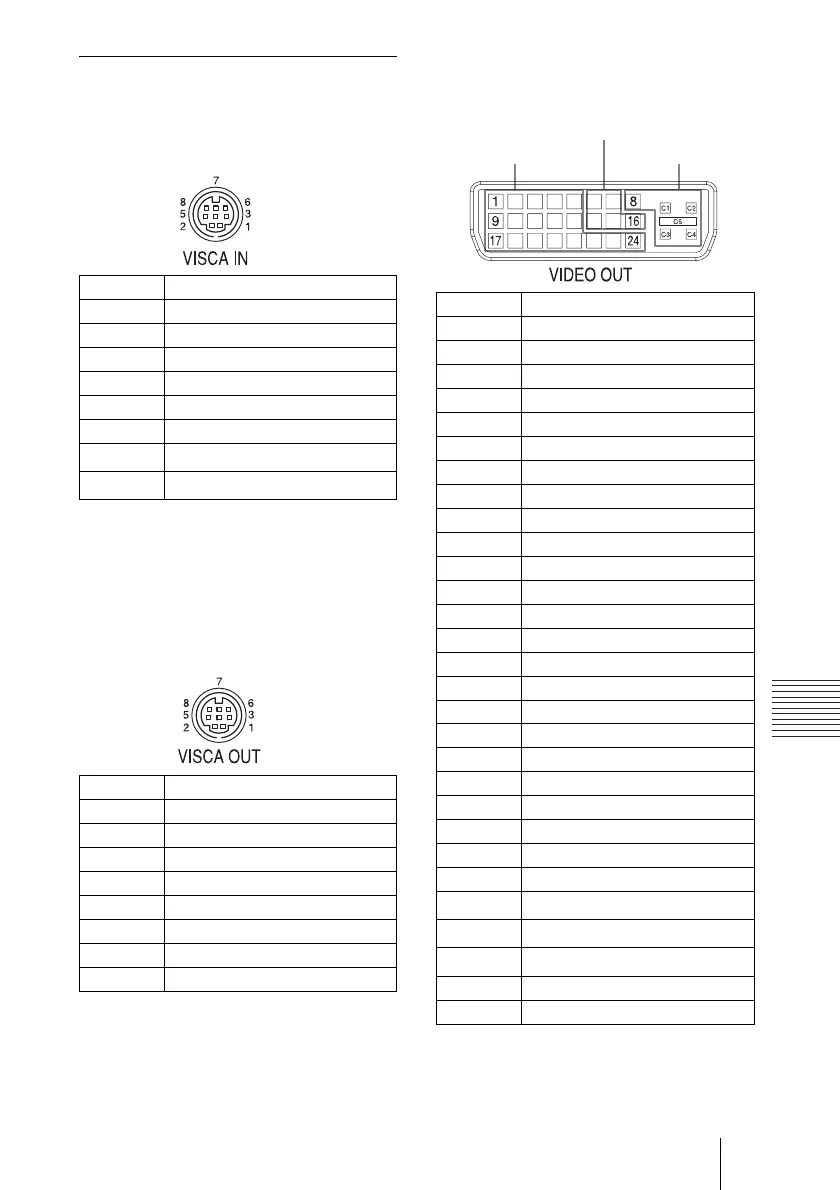

端子のピン配列
VISCAIN 端子
（8 ピンミニ DIN、凹）
＊
ピン 7、8 の IROUT は、底面の
BOTTOM スイッチにて切り換え可能
です。
VISCAOUT 端子
（8 ピンミニ DIN、凹）
VIDEOOUT 端子
（DVI29 ピン）
＊
ピン C1、C2、C3 の信号は、COLOR
SYSTEM で切り換え可能です（23 ペー
ジ）。
ピン番号 機能
1 DTRIN
2DSRIN
3 TXDIN
4GND
5RXDIN
6GND
7
IROUT（R）
＊
8
IROUT（L）
＊
ピン番号 機能
1 DTROUT
2DSROUT
3 TXDOUT
4GND
5 RXDOUT
6GND
7 未使用
8 未使用
ピン番号 機能
1Data2−
2Data2＋
3 Shield（2、4）
4未使用
5未使用
6未使用
7未使用
8 AnalogVerticalSync
9Data1−
10 Data1 ＋
11 Shield（1、3）
12 未使用
13 未使用
14 Power ＋ 5V
15 GND
16 HotPlug
17 Data0 −
18 Data0 ＋
19 Shield（0、5）
20 未使用
21 未使用
22 ShieldClock
23 Clock ＋
24 Clock −
C1
AnalogRed/Pr
＊
C2
AnalogGreen/Y
＊
C3
AnalogBlue/Pb
＊
C4 AnalogHorizontalSync
C5 AnalogGND
TMDS
PLUG&PLAY
アナログ
