31
FR
Raccordements
Installation et raccordement
a) Si un câble CCMC est utilisé, le signal S-vidéo est également envoyé via la
sortie S-VIDEO du CMA-D2/D2MD/D2CE/D2MDCE.
b) Si vous utilisez un moniteur vidéo sans connecteur d’entrée de signal de
synchronisation, la caméra peut être réglée pour envoyer un signal de
synchronisation avec le signal V ou les signaux RVB.
Pour tout détail, voir “Menu SYSTEM” à la page 20.
c) Cette installation est prévue pour le raccordement à un connecteur (VBS) vidéo
composite. Pour sortir des signaux Y/C séparés vers l’entrée S-vidéo de
l’appareil vidéo, utilisez un câble de caméra CCMC-9DS.
Pour tous détails sur la commutation de la sortie caméra entre VBS (vidéo
composite) et Y/C, voir “Menu SYSTEM” à la page 20.

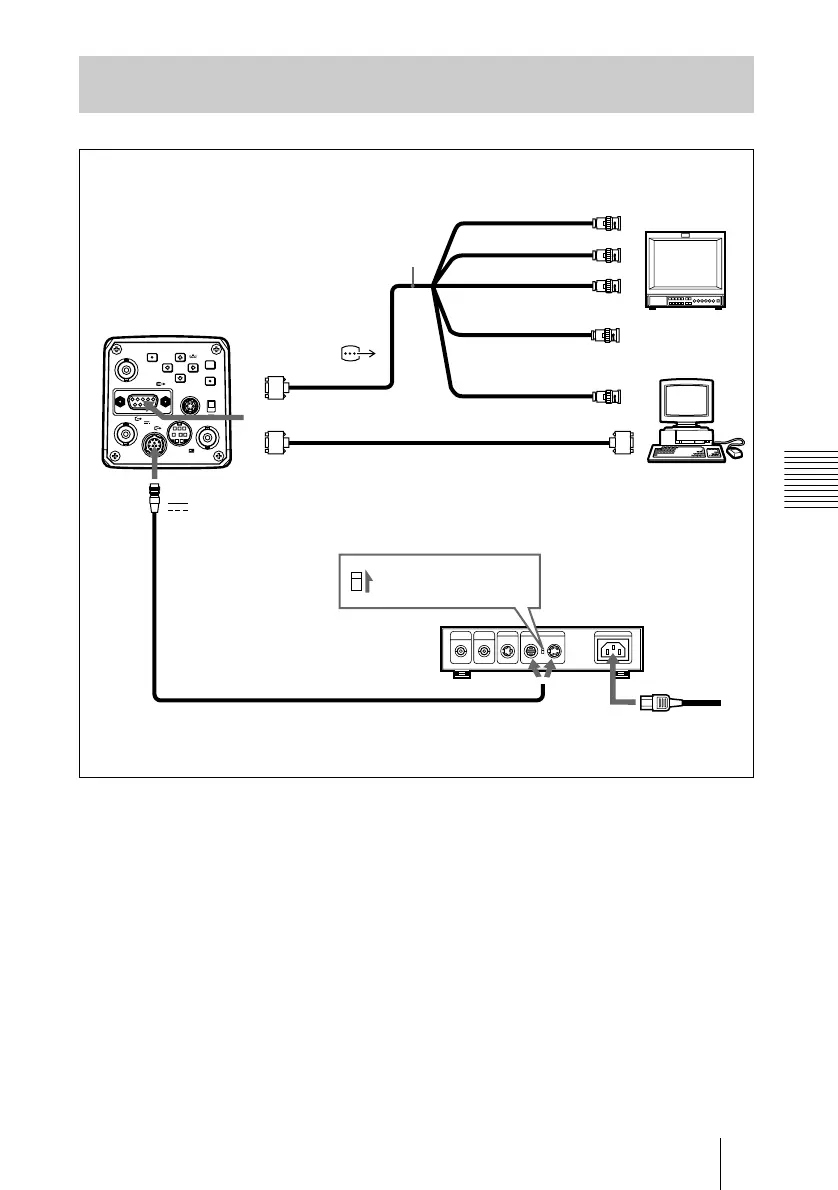

Raccordement à un appareil vidéo équipé d’entrées RVB ou
S-VIDEO
VIDEO OUT
DC IN/
VBS
REMOTE
LENS
TRIG IN
MENU
BLACK
FILE
SELECT WHITE
GEN LOCK
MENU LOCK
BARS
ENTER
OFF
ON
RGB/SYNC
1
2
DC IN/VBS T
Câble de caméra : CCXC-9DB (connecteurs
D-sub à 9 broches
y connecteurs BNC) ou
CCMC-9DS (connecteurs D-sub à 9broches
y connecteurs BNC, S-VIDEO)
Moniteur RVB,
processeur
d’images, etc.
DXC-990/990P
RGB/SYNC
ou
Câble de caméra CCXC-9DD
(D-sub à 9-broches
y D-sub à 9 broches)
Entrée R
Entrée V
Entrée B
Entrée de
synchronisation
b)
CAMERA :
(4 ou 12 broches)
Entrée vidéo composite (BNC)
ou S-vidéo (4 broches)
c)
Entrée RGB/SYNC
Ordinateur,
processeur
d’images, etc.
Adaptateur de caméra
CMA-D2/D2MD/D2CE/
D2MDCE
Câble CCDC-5/10/25/50A/100A ou
CCMC-12P02/05/10/25
a)
Réglez le sélecteur
MODE sur la
position [1].
Câble
d’alimentation
