Raccordements
Installation et raccordement
Cette section explique le système de commande de la caméra au moyen d’un
ordinateur via une commande RS-232C.
a) Utilisez le câble de connexion blindé pour le raccordement à un ordinateur.
Pour plus de détails sur les protocoles RS-232C et les câbles de connexion à
un ordinateur, consultez votre revendeur Sony agréé.

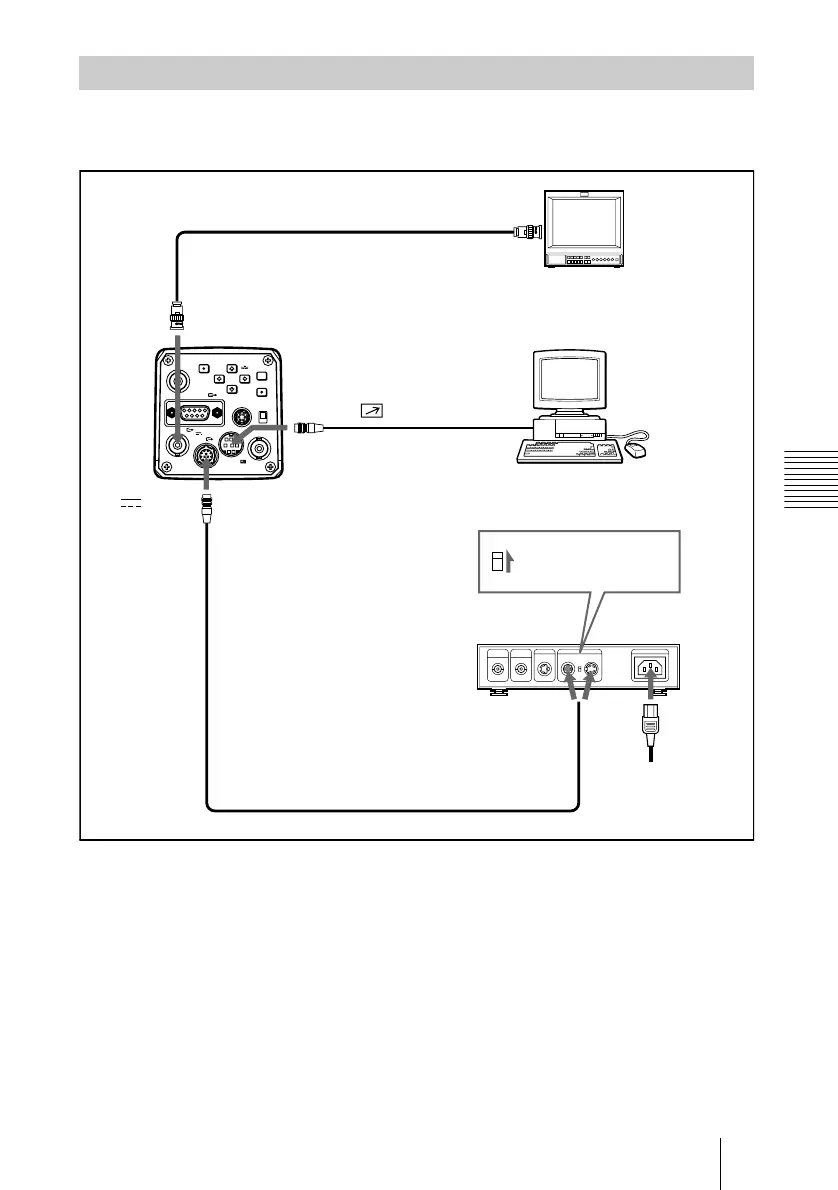

Raccordement à un ordinateur
1
2
VIDEO OUT
DC IN/
VBS
REMOTE
LENS
TRIG IN
MENU BLACK
FILE
SELECT WHITE
GEN LOCK
MENU LOCK
BARS
ENTER
OFF
ON
RGB/SYNC
Câble
d’alimentation
Câble coaxial de 75 ohms
Connecteur
d’entrée
vidéo
Moniteur vidéo,
magnétoscope,
etc.
VIDEO OUT T
DXC-990/990P
REMOTE
Câble de
connexion
a)
Connecteur
d’interface série
Ordinateur
Réglez le sélecteur
MODE sur la
position [1].
Adaptateur de caméra
CMA-D2/D2MD/D2CE/
D2MDCE
CAMERA
(4 ou 12
broches)
Câble CCDC-5/10/25/50A/100A
ou CCMC-12P02/05/10/25
DC IN/
VBS T
