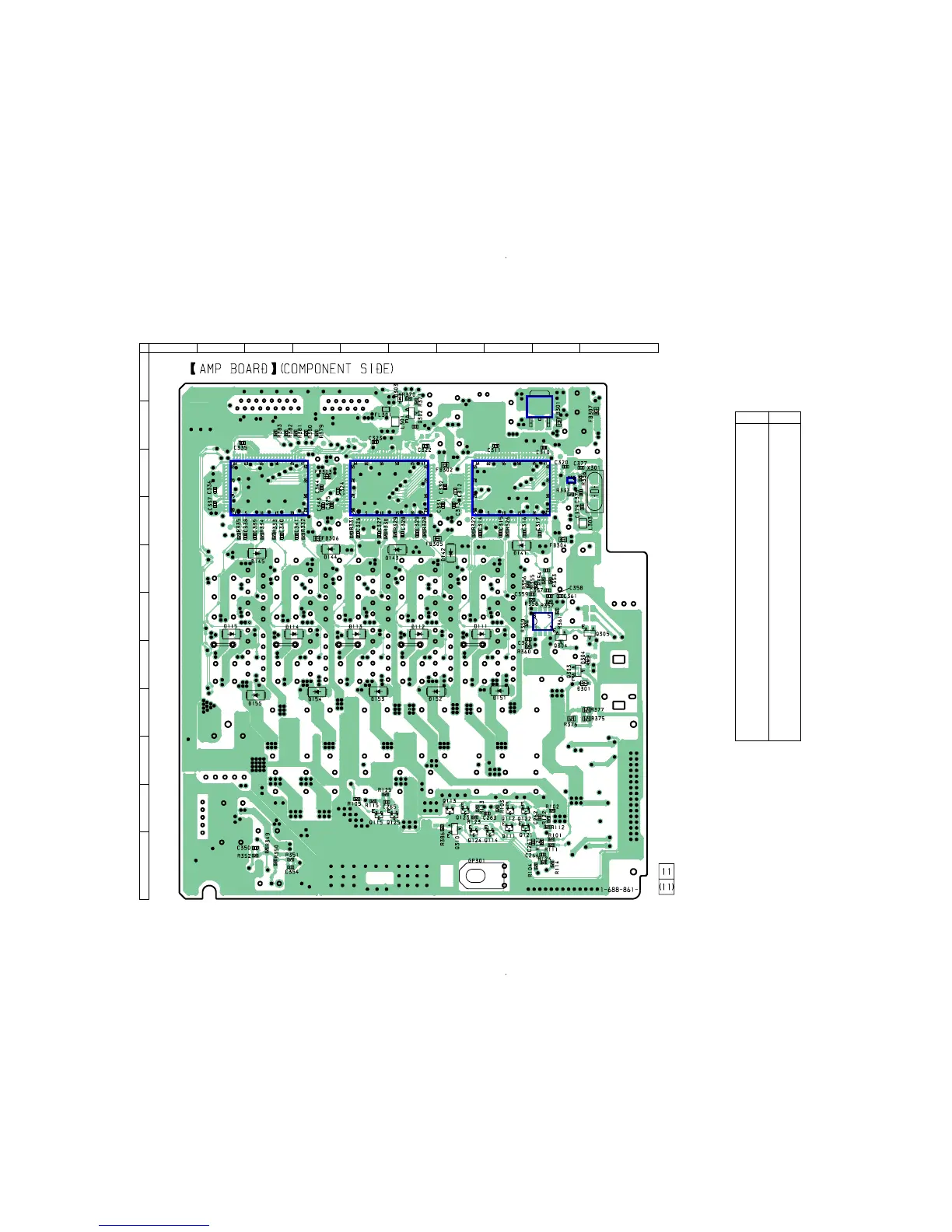

6-19. Printed Wiring Boards – AMP Section (1/2) – • See page 32 for Circuit Boards Location.
• Semiconductor
Location
D111 F-7
D112 F-6
D113 F-5
D114 F-4
D115 F-3
D141 E-8
D142 E-7
D143 E-6
D144 E-4
D145 E-3
D151 H-8
D152 H-6
D153 H-5
D154 H-4
D155 H-3
D301 H-10
D303 A-6
D304 G-10
IC301 C-8
IC302 C-5
IC303 C-3
IC304 C-9
IC306 F-9
IC308 B-9
Q111 J-8
Q112 J-8
Q113 J-7
Q114 J-8
Q115 J-5
Q121 J-8
Q122 J-8
Q123 J-7
Q124 J-7
Q125 J-6
Q302 B-6
Q303 G-9
Q304 F-9
Q305 F-10
Q310 J-7
Ref. No. Location
