1-11
ENGLISH JAPANESE
ENGLISH JAPANESE
HDR-FX7/FX7E_L2
E
E
E
E
E
E
E
E
E
ブロック
機能
61
61
62
62
62
62
62
62
62
詳細
コード
10
11
00
01
02
03
10
11
12
症状／状態
ズーム動作の異常（ズームレンズの
初期化ができない）
フォーカスレンズ初期化異常，ズー
ムレンズ初期化異常の同時発生
手振れ補正が効きにくい
（PITCH角速度センサ出力張り付き）
手振れ補正が効きにくい
（YAW角速度センサ出力張り付き）
手振れ補正用ICの異常
手振れ補正用ICとマイクロコント
ローラーとの通信異常
シフトレンズ初期化異常
シフトレンズオーバーヒート
(PITCH)
シフトレンズオーバーヒート
(YAW)
自己診断コード
対応／方法
ズームレバーを操作した時，ズーム動作をすればレンズブ
ロックのズームMRセンサ（YY-003基板CN5802ed,egピン）
を点検。ズーム動作をしなければズームモータドライブ回路
（YY-003基板IC6004）を点検。
自己診断コードC:32:60とE:61:10の両方を点検
PITCH角速度センサ（JJ-004基板SE8001）周辺回路を点検
YAW角速度センサ（JJ-004基板SE8002）周辺回路を点検
「1-6-1.E：62：02（手振れ補正用ICの異常）が出た場合」を参照
手振れ補正回路（YY-003基板IC6203）を点検
「1-6-2.E：62：10（シフトレンズ初期化異常）が出た場合」を参照
「1-6-3.E：62：11（シフトレンズオーバーヒート(PITCH)）が出
た場合」を参照
「1-6-4.E：6 2：1 2（シフトレンズオーバーヒート(YAW)）が出
た場合」を参照
対
応
者

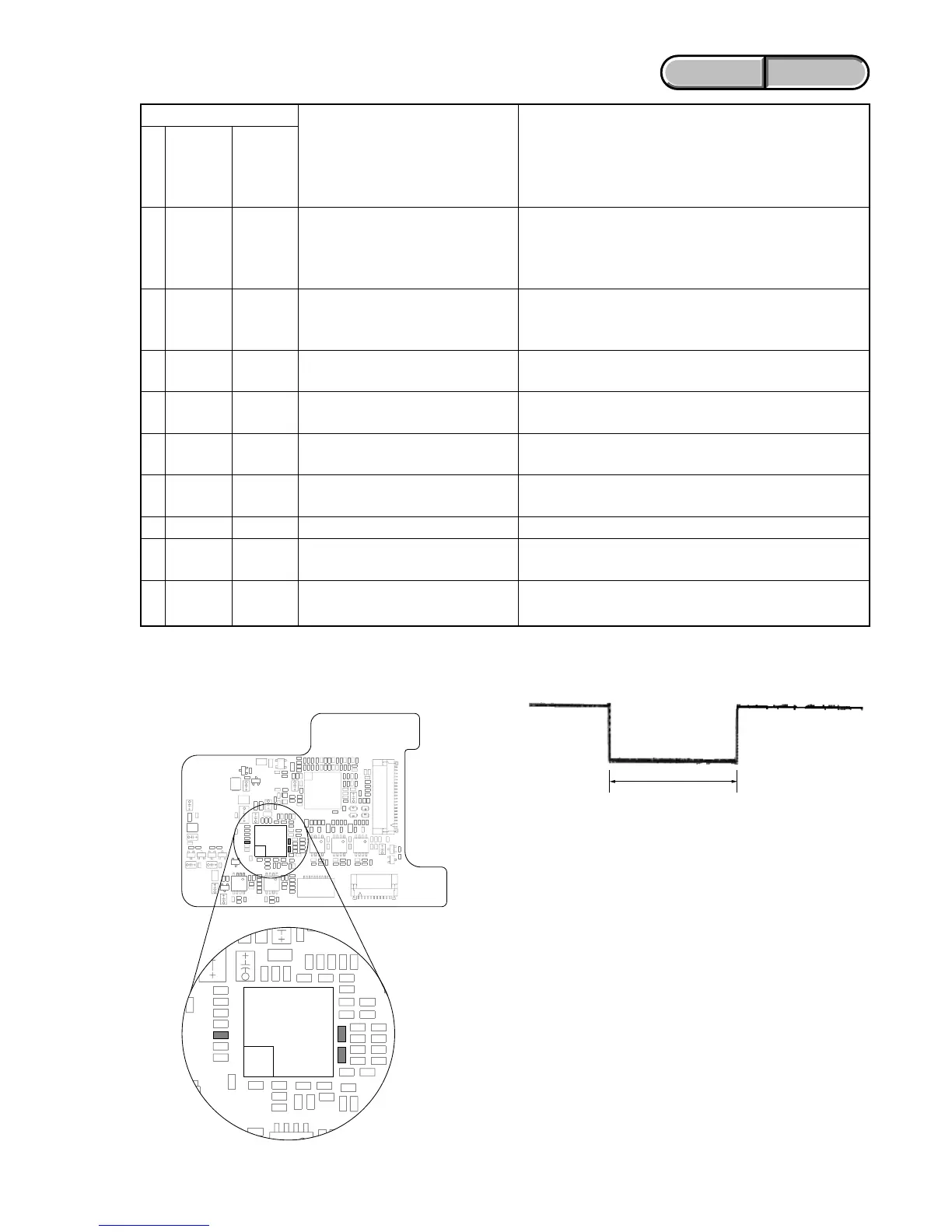

1-6. シフトレンズエラーの対処方法
約330msec
図2.R6233の出力電圧の変化
図1.YY-003基板測定箇所
IC6203
R6233
R6242
R6244
YY-003 BOARD (SIDE A)
注意：Lowの区間の長さは場合によって多少異なる
