1. SERVICE NOTE
1-2. 使用サービス治具
1.延長ケーブル（J-6082-352-A）をMD-133基板CN4006とVC-456基板CN1005の間に接続します。
2.延長ケーブル（10P，0.5mm）（注）をMD-133基板CN4015とVC-456基板CN1012の間に接続します。
注： 延長ケーブル（18P）（J-6082-393-1）を切り落として10ピンの延長ケーブルを作成してください。
1-1. 修理時の電源供給について
本機では，安定化電源（8.4Vdc）からバッテリ端子に電源を供給した場合，約10秒後にシャットオフし，動作しなくなります。
これを避けるため，下記の方法を用いてください。
方法：
DC入力端子を使用する。（ACアダプタ（AC-L15A）を使用する。）

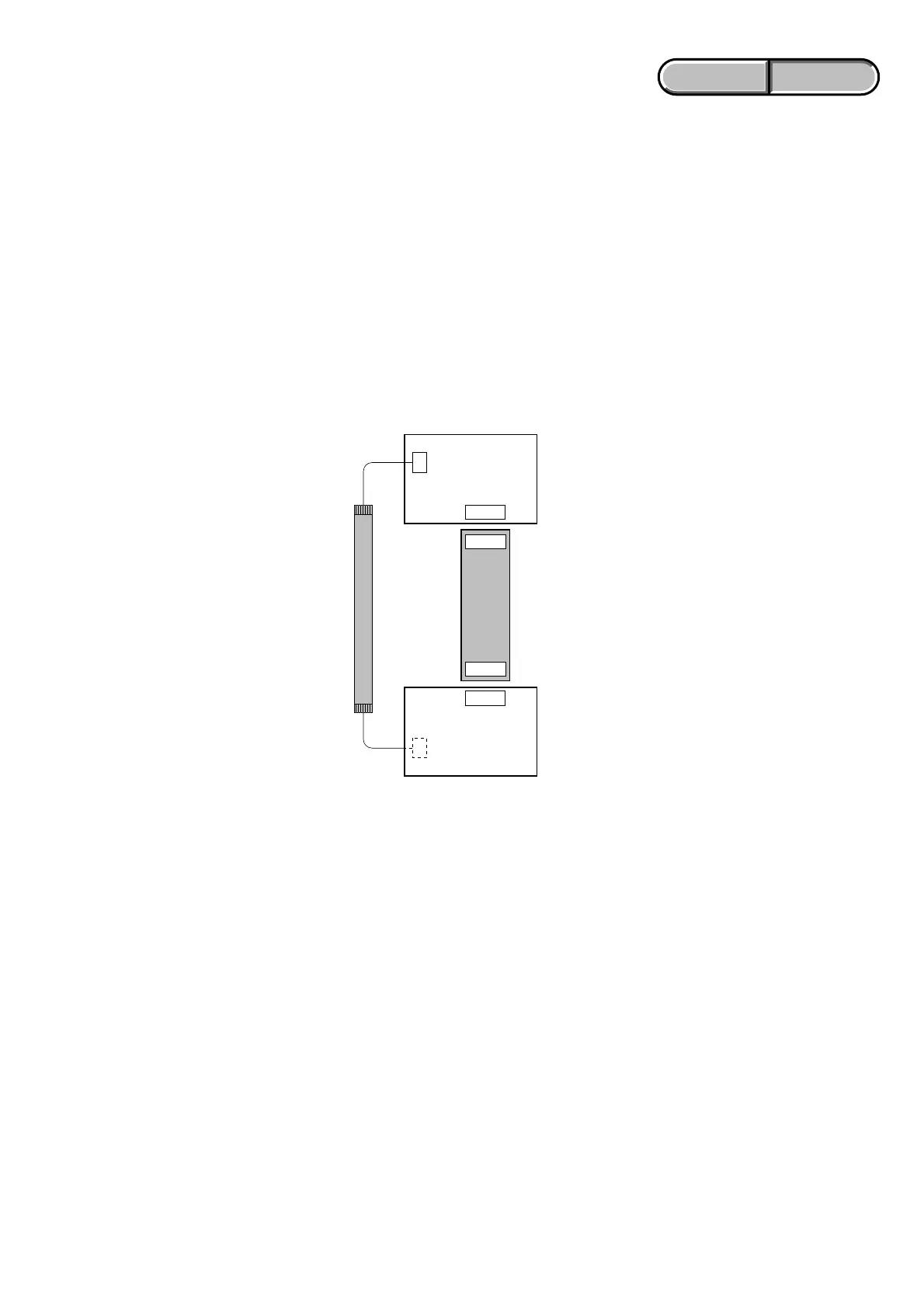

MD-133基板(A面側)
VC-456基板(B面側)
延長ケーブル(100P)
(J-6082-352-A)
延長ケーブル(10P)
(注)
CN4015
CN1012
CN4006
CN1005
