SECTION 2
DISASSEMBLY
Note : Follow the disassembly procedure in the numerical order given.

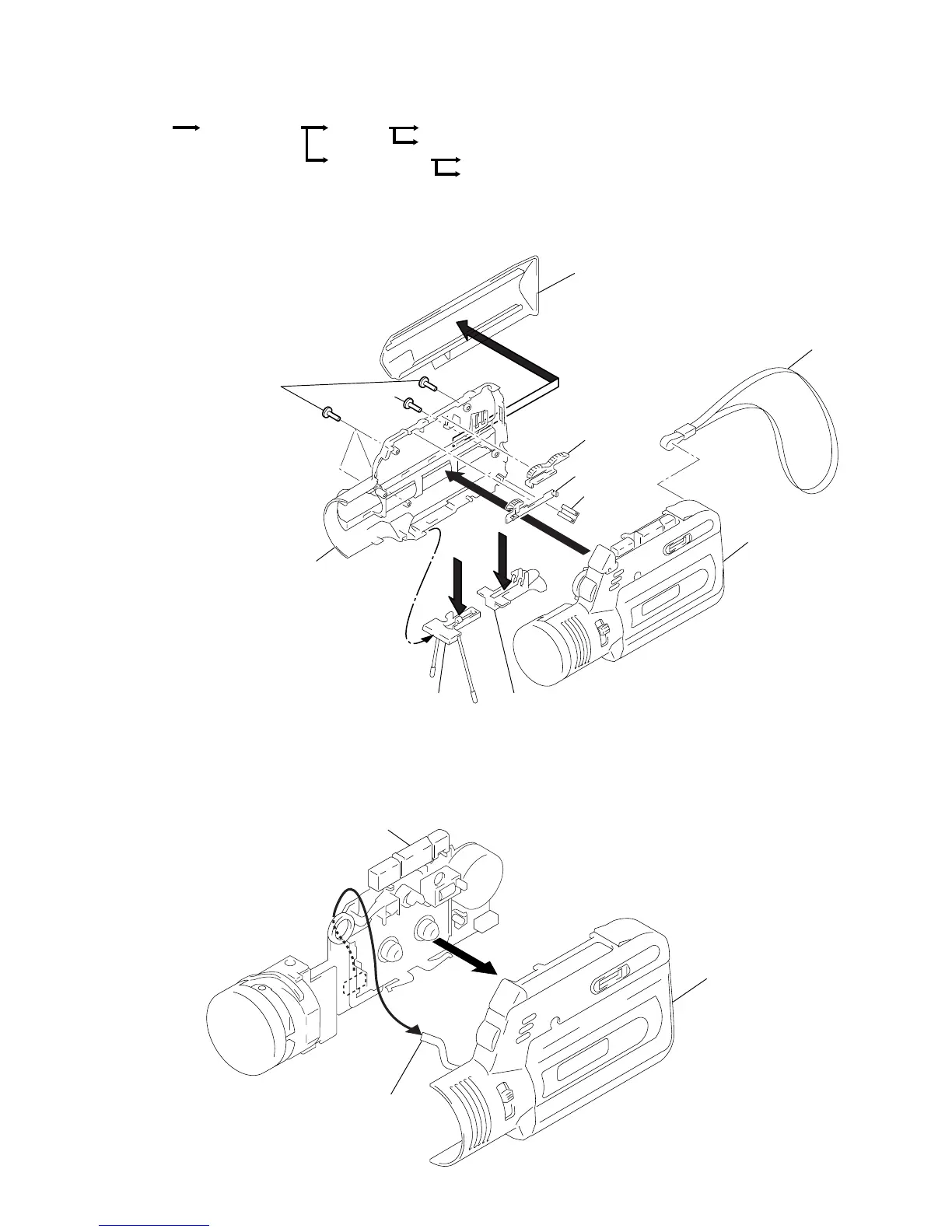

2-1. REAR CABINET ASSY REMOVAL
2-2. FRONT CABINET ASSY, MAIN UNIT REMOVAL
r
The equipment can be removed using the following procedure.
4
Screws (B 1.7x13.5)
5
Screw
(B 1.7x7)
Hand strap
Front cabinet assy
FR knob
Pause knob
Foot (cabinet)
Button (stand)
3
6
2
1
Rear cabinet assy
Stand assy
Lid, battery case
Front cabinet assy
LED flexible board
main board (W101)
Main unit
1
2
Front cabinet assy
Rear cabinet assy
Cassette lid assy
Set
MIC-SP block assy, Main board
Mechanism deck
Main unit
LED board
