10 (J)
アイリス
/
マスターブラック調整部（
RCP-751
）
8
COARSE
（アイリス粗調整）つまみ
絞りの手動調整を行うとき使 用します 。
◆「 アイリス 調 整機能」表（右記）を、併せてご覧ください。
9 マスターブラック調整リング
マスターブラックの 手動調整を行います。
0
IRIS
（アイリス調整）レバー
AUTOボタン消灯時に動かすと、レンズ の 絞りを手動で調整できま
す。
AUTOボタン点灯時は、絞りの自動調整の基準値を微調整（±
1F）します。
◆「 アイリス 調 整機能」表（右記）を、併せてご覧ください。
qa
IRIS RELATIVE
（アイリス相対値モード）ボタン
IRIS/MBACTIVEボタン点灯時にこのボタンを押して点灯させる
と、絞りの 手動調整のモードが絶対値モードから相対値モードに切
り換 わります。
絶対値モードに戻 すときは、もう1 度ボタンを押して消灯させます。
IRIS/MBACTIVEボタン消灯時は、自動的に相対値モードにな
り、このボタンは機能しません。
アイリス調整機能
相対値モード 絶対値モード
( RELATIVE
ボタン点灯
)( RELATIVE
ボタン消灯
)
IRISレバー OPENからCLOSEまでの SENSつまみとCOARSE
(RCP-750)/ 約1/4の範囲を相対値で つまみで設定した可変範
IRISつまみ 調整します。 囲内で絞りを調整します。
(RCP-751)
COARSE OPENからCLOSEまでの CLOSE側の下限を設定
つまみ 全範囲を相対値で調整し します。
ます。
SENSつまみ 機能しません。 COARSEつまみで設定
した CLOSE 側を基準に
して、OPEN 側の上限を
設定します。
1
MASTER BLACK
（マスターブラック）表示部
マスターブラックの 設 定を、
＋99〜− 99の範囲で表示します。
2
MASTER BLACK
（マスターブラック調整）つまみ
マスターブラックの 手動調整を行います。
MASTERBLACK表示部に設定値が表示されます。

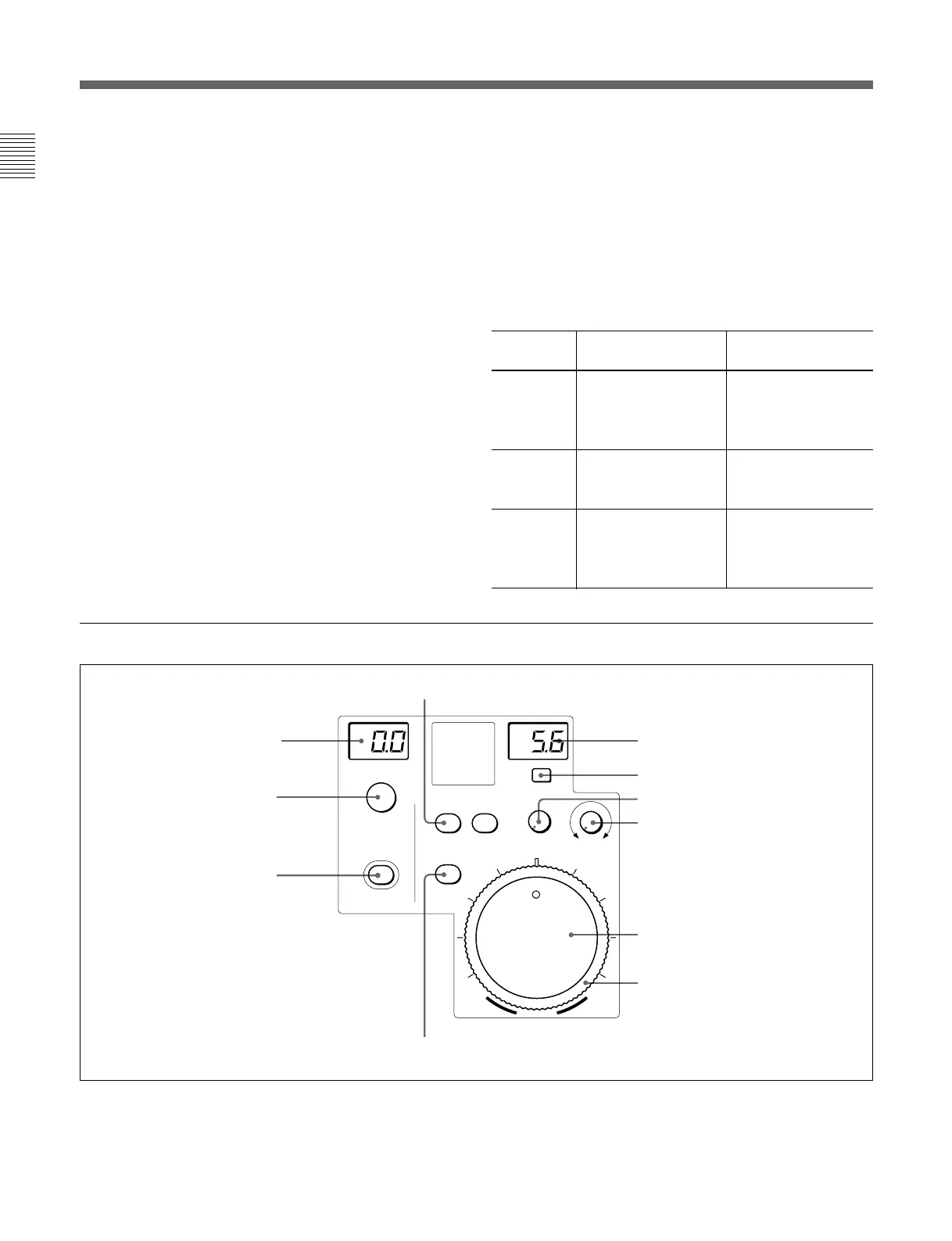

各部の名称と働き
EXT
IRIS/MB
ACTIVE
AUTO
COARSE
SENS
OPEN
CLOSE
RELATIVE
MASTER
BLACK
IRIS
0 アイリスゲージ
qa
AUTO
ボタン
5
F
ナンバー表示部
6
EXT
インジケーター
7
SENS
つまみ
8
COARSE
つまみ
9
IRIS
つまみ
1
MASTER BLACK
表示部
2
MASTER BLACK
つまみ
3
IRIS/MB ACTIVE
ボタン
4
IRIS RELATIVE
ボタン
