11 (J)
3
IRIS/MB ACTIVE
（アイリス
/
マスターブラックアクティ
ブ）ボタン
押して 点 灯させると、本機で絞りとマスターブラックの調 整が行えま
す。
PANELACTIVEボタンを押すと、このボタンも同時に点灯します。
また、消 灯させるとパネルはロックされ、誤動作防止になります。
4
IRIS RELATIVE
（アイリス相対値モード）ボタン
IRIS/MBACTIVEボタン点灯時にこのボタンを押して点灯させる
と、絞りの手動調整のモードが絶対値モードから相対値モードに切
り換 わります。
絶対値モードに戻 すときは、もう1 度ボタンを押して消灯させます。
IRIS/MBACTIVEボタン消灯時は、自動的に相対値モードにな
り、このボタンは機能しません。
5
F
ナンバー表示部
絞りの設定値をFナンバーで表示します。レンズをクローズすると、
「CL」が表示されます。
6
EXT
（レンズエクステンダー）インジ ケーター
レンズ エクステンダ ーまたはデジタル エクステンダーを使用してい
るとき点 灯しま す 。
7
SENS
（アイリス 調整範囲）つまみ
絶対値モードで絞りの 手動調整を行うとき使 用します 。相対値モー
ドでは、このつまみは機能しません。
◆「 アイリス 調 整機能」表（前ページ）を、併せてご覧ください。
8
COARSE
（アイリス粗調整）つまみ
絞りの手動調整を行うとき使 用します 。
◆「 アイリス 調 整機能」表（前ページ）を、併せてご覧ください。
9
IRIS
（アイリス調整）つまみ
AUTOボタン消灯時は、レンズの絞りを手動調整します。
AUTOボタン点灯時は、絞りの自動調整の基準値を微調整（±
1F）できます。
◆「 アイリス 調 整機能」表（前ページ）を、併せてご覧ください。
0 アイリスゲージ
白いマーカーラインが、アイリス 調整つまみのクリック位 置 に なりま
す。ゲージを回して使用頻度の高い位置にマーカーラインを合わせ
ておくと、アイリス 調整つまみの設定基準として使用できます。
ゲージは360°回転しますので、クリック位置が不要の場合は、マー
カーラインがつまみの回転範囲の外になるように設定してください。
qa
AUTO
ボタン
押して点 灯させると、レンズ の絞りが入力光に応じて自動的に調整
されます。
ボタン点灯時は、絞りの自動調整の基準値を±1Fの範囲で微調
整することができます。
もう1 度押すと消灯し、絞りの手動調整が可能になります。

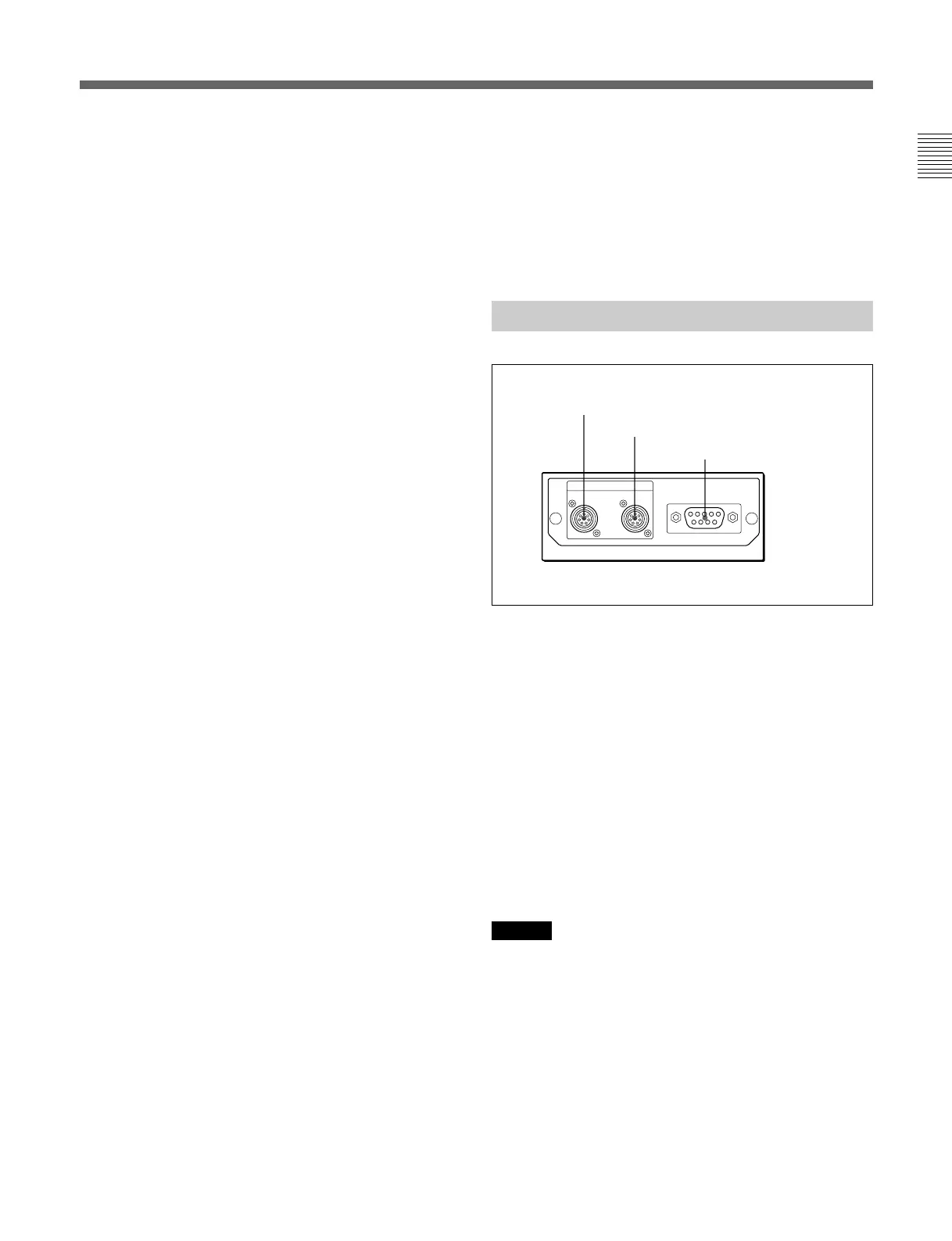

コネクターパネル
1
CCU/CNU REMOTE
（カメラコントロール ユ ニット
/
カメラコマンドネットワークユニットリモ ート）端子（
8
ピン）
カメラコントロールユニットの RCP/CNU端子、またはカメラコマン
ドネットワークユニットの RCP端子に接続します。
2
AUX REMOTE
（補助リモート）端子（
8
ピン）
RCP-700/701を接続します。
3
EXT I/O
（外部
I/O
）端子（
9
ピン）
拡張機能を追加したときに、外部機器を制御するための端子で
す。
ご注意
本機を設置するときは、ケーブルの損傷を防ぐため、コネクターパ
ネルの後方に約 7cm以上の空間を設けてください。
REMOTE
CCU/CNU AUX EXT I/O
3
EXT I/O
端子
1
CCU/CNU REMOTE
端子
2
AUX REMOTE
端子
