7 (J)
7
ALARM
（アラーム）インジ ケーター
システムに異常が発生し、カメラヘッドやCCU/HDCUで自己診断
機能が動作すると、赤く点灯します。
8
CALL
（コール）ボタン
押すとビデオカメラにコール信号が送出され、カメラ側のCALLボ
タン が点灯します。また、カメラのタリーランプと CCU/HDCU の
レッドタリーラン プ は 、それぞれ点灯していた場合は消灯し、消灯し
ていた場合は点灯します。
カメラ側で CALLボタンが押されると、本機のCALLボタンが点灯
し、ブザーが鳴ります。
9
PANEL ACTIVE
（パネルアクティブ）ボタン
押して 点 灯させると、本機に接続したカメラシステムをコントロール
できる状態（パネルアクティブ状態）になります。このときアイリス /
マスターブラック調整部のIRIS/MBACTIVEボタンも同時に点灯
します。
また、消 灯させるとパネルはロックされ、誤動作防止になります。

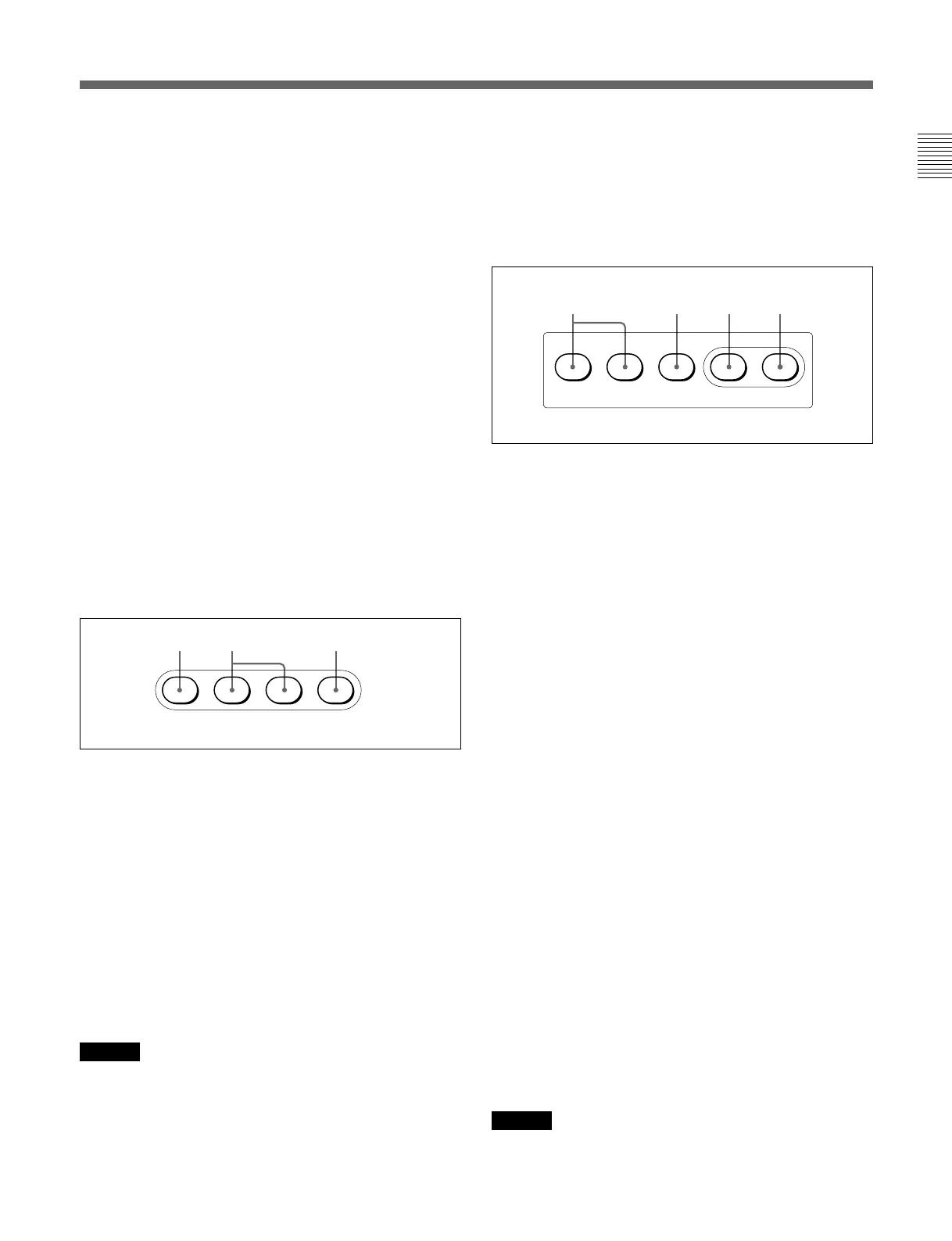

0 電源
/
出力信号選択部
A
CAM PW
（カメラ電源）ボタン
押して 点 灯させると、ビデオカメラに電源が供給されます。（ボタン
を押してから、カメラが 立ち上がって通信可能になるまでの間は、
高速で点滅します。）
もう1 度 押 すと点滅に変わり、カメラへの電源供給が遮断されます。
B
テスト信号出力選択ボタン
押して 点 灯させると、カメラのテスト信号発生器が作動し、対応す
る信号が出力されます。
TEST
（テスト）：ビデオ回路チェック用のテスト信 号
BARS
（カラーバー）：カラーバー信号
ご注意
BARSボタンが点灯している場合は、BARSボタンの機能が優先し
ます。TESTを選択するときは、BARSボタンを押して消灯させてく
ださい。
C
CLOSE
（アイリスクローズ）ボタン
押して 点 灯させると、絞りがクローズします。もう1 度押すとボタン
は消灯し、クローズが解除されます。
qa
AUTO SETUP
（オートセットアップ）部
A
自動調整項目選択ボタン
押して点灯させ、自動調整する項目を選択します。
SKIN DTL AUTO HUE
（スキンディテールオートヒュー）：
スキントーン ディテールオートヒュー
LEVEL
（レベル）：ガンマバランス、ニーポイント、マスターブラッ
クレ ベ ル など
B
START/BREAK
（自動調整開始
/
中止）ボタン
このボタンを押すと、点灯している項目選択ボタンに対応する項目
の自動調整が実行されます。
調整中はボタンが点灯し、調整が完了すると消灯します。
自動調整実行中にこのボタンを押すと、自動調整が中止され、ボ
タン が点滅します。もう1 度ボタンを押すと点滅が止まります 。
C
WHITE
（ホワイトバランス自動調整）ボタン
押すと、ホワイトバランスが自動調整されます。
調整中はボタンが点灯し、調整が完了すると消灯します。
自動調整実行中にもう1度このボタンを押すか、START/BREAK
ボタンを押すと、自動調整が中止され、ボタンが点滅します。もう1
度ボタンを押すと点滅が止まります 。
D
BLACK
（ブラックバランス自動調整）ボタン
押すと、ブラックバランス、ブラックセットが自動調整されます。
調整中はボタンが点灯し、調整が完了すると消灯します。
自動調整実行中にもう1度このボタンを押すか、START/BREAK
ボタンを押すと、自動調整が中止され、ボタンが点滅します。もう1
度ボタンを押すと点滅が止まります 。
ご注意
自動調整中にエラーが発生した場合は、点灯させたボタンが点滅
します。
CAM PW TEST BARS CLOSE
AB C
LEVEL
AUTO SETUP
SKIN DTL
AUTO HUE
START/
BREAK
WHITE BLACK
ABDC
