Sony SLT-A65 - Page 14

SLT-A65/A65K/A65L/A65M/A65V/A65VK/A65VL/A65VM/A65VX/A65VY/A65X/A65Y_L2
1-10
– JAPANESE –

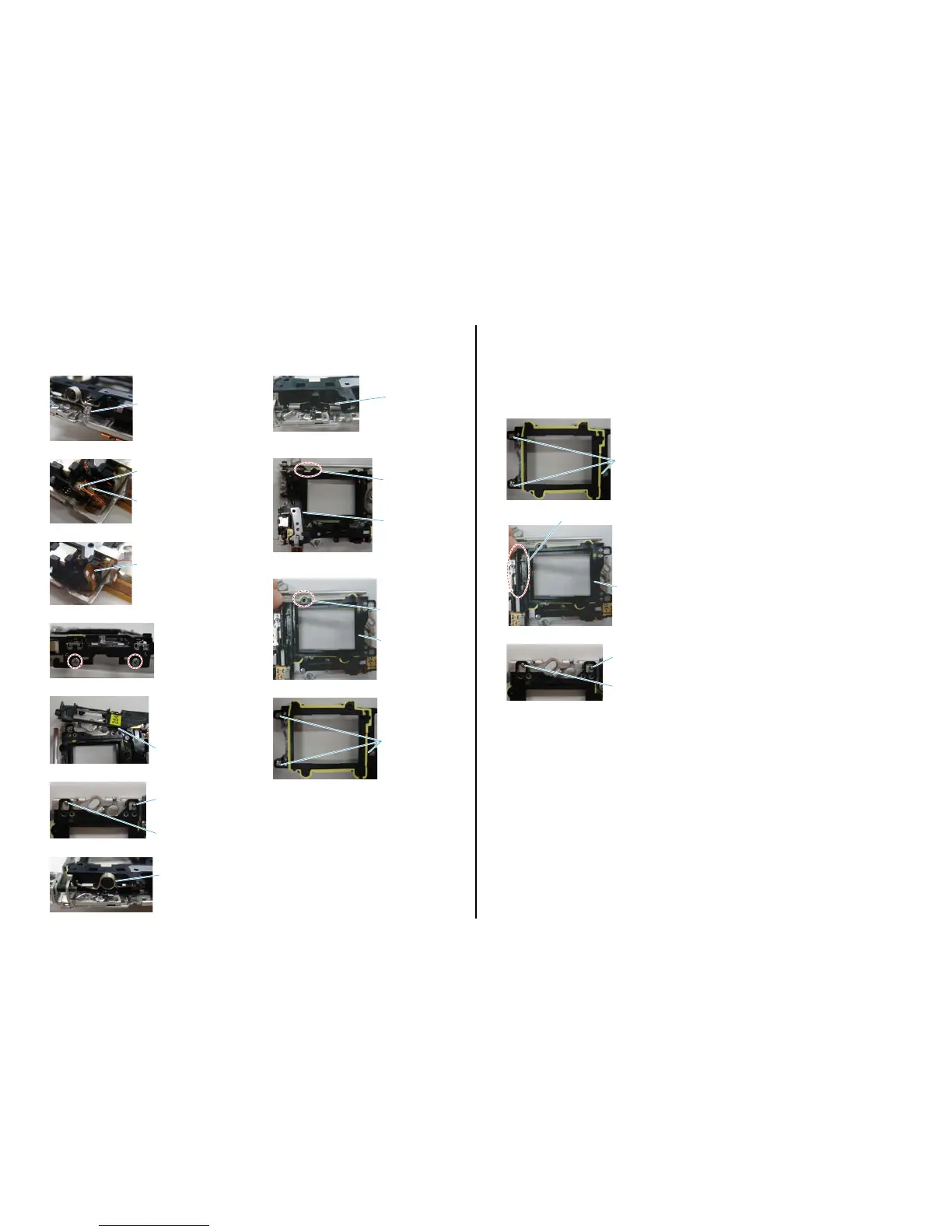

1-6. ASスライダー BASSYの交換方法
取り外し方
(1) スプリングを取り外します。
スプリン
グ
(2) エナメル線の半田付け2箇所を取り外します。
半田
半田
(3) フレキシブル基板をASスライダーBAssyから取り外します。
フレキシブル基板
(4) ビス2本を取り外します。
(5) ASボールホルダを取り外します。
ASボールホル
ダ
(6) ボールベアリング2個を取り外します。
ボールベアリン
グ
ボールベアリン
グ
(7) キャップSP（Pitch，Yaw共に）を取り外します。
キャップSP
(8) キャップ（Pitch，Yaw共に）を取り外します。
キャッ
プ
(9) ASスライダー AAssyを取り外します。

A
を先に取り外すと容易に取り外すことが出来ます。
ASスライダーAAssy
A
(10) ASスライダー BAssyを取り外します。
B
を先に取り外すと容易に取り外すことが出来ます。
ASスライダーBAssy
B
(11) ボールベアリング3個を取り外します。
ボールベアリン
グ
The changed portions from
Ver. 1.1 are shown in blue.
Ver. 1.2 2012.04
組み付け方
注意:ASアクチュエータホルダAssyを組み付けた後に作業を行ってください。
組み付け時は，取り外し手順の逆に行ってください。
下記指示部に，グリスを塗布してください。
* グリスの塗布後 ， ボールベアリングを組み付けてください。
ボールベアリン
グ
GG‑15

ASスライダーBAssy
GG‑15およびGG‑116
* グリスの塗布後 ， ボールベアリングを組み付けてください。
ボールベアリン
グ
GG‑15
ボールベアリン
グ
GG‑15
