Sony SLT-A65 - Page 15

SLT-A65/A65K/A65L/A65M/A65V/A65VK/A65VL/A65VM/A65VX/A65VY/A65X/A65Y_L2
1-11
– JAPANESE –

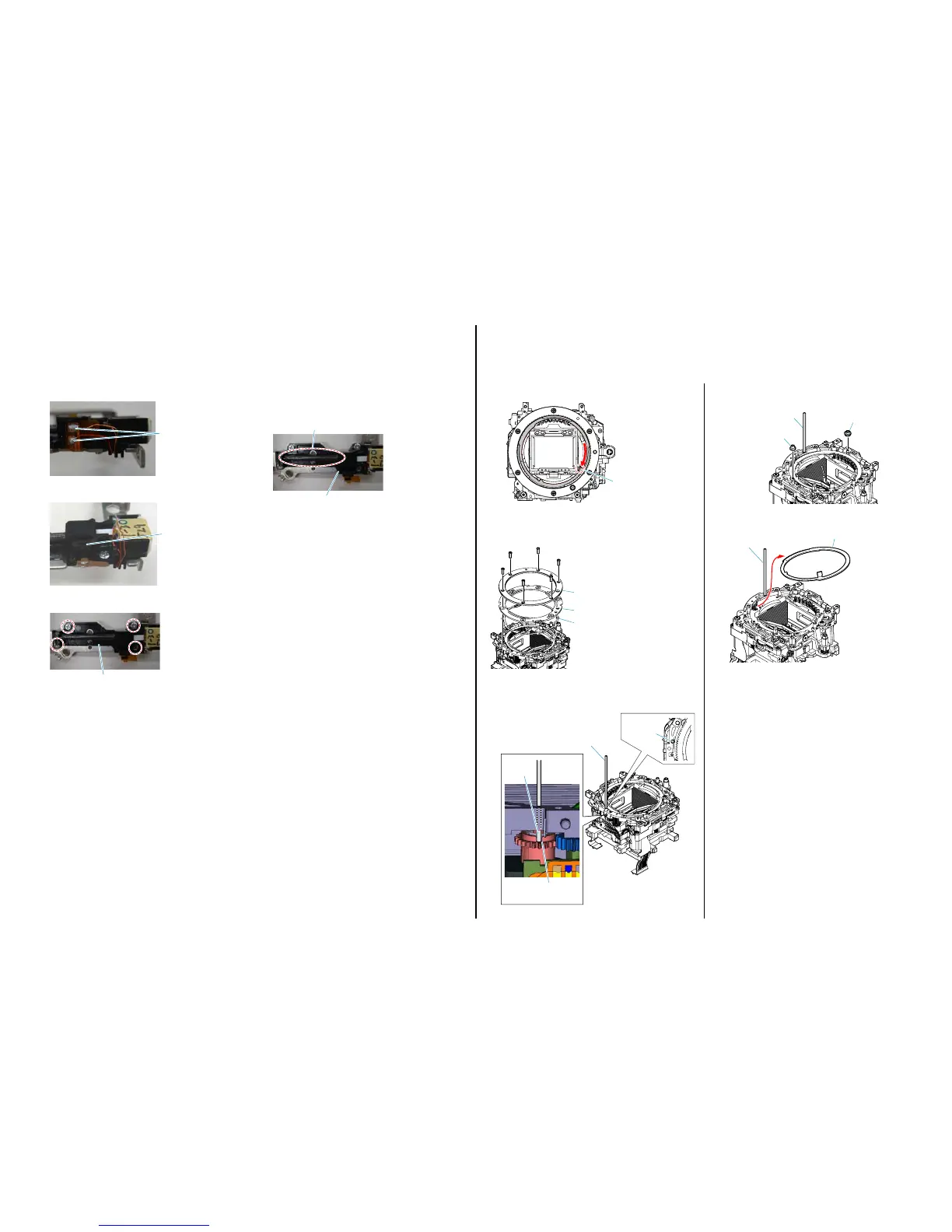

1-7. ASアクチュエータホルダASSYの交換方法
取り外し方
注意:ASスライダー BAssyを取り外した後に作業を行って
 ください。
(1) エナメル線の半田付けを取り外します。
半田
(2) フレキシブル基板をASアクチュエータホルダAssyの
フックから取り外します。
フック
(3) ビス4本を取り外し，ASアクチュエータホルダAssyを取り
 外します。
ASアクチュエータホルダAssy
組み付け方
注意:ASスライダー BAssyを組み付ける前に作業を行って
 ください。
組み付け時は，取り外し手順の逆に行ってください。
下記指示部に，グリスを塗布してください。

ASアクチュエータホルダAssy
GG‑15およびGG‑116
1-8. GPS受信確認(SLT-A65V/A65VK/A65VL/A65VM/A65VX/A65VY)
部品交換やセット組み立て後は，GPS信号受信確認を行ってください。
1-9. AP絞りリング取り外し時の注意
AP絞りリングを取り外すと、絞りチャージ量を保持出来なくなります。AP絞りリングを取り外した後、下記の方法でチャージ量を
保持してください。
(4) APピンを差し込んだまま、リングローラB(SV)とAPリン
グローラCを取り外す。
ピン
APリングローラー C
リングローラーB (SV)
(5) ピンを差し込んだまま、AP絞りリングを取り外す。
ピン
AP絞りリング
(1) AP絞りリングを時計方向に突き当たるまで回転させる。
AP絞りリング
(2) ねじ6本を外し、MBHマウントとMBマウントスペーサー
とMBリングSPCOMを取外す。
MBリングSP COM
MB H マウント
MB マウントスペーサー
(3) 前枠の穴からピン(直径1mm程度)を差し込み、ピンの先を
APセンサーギアの切り欠きに落としこんで、APセンサー
ギアを固定する。
ピン
ピン
APセンサーギアの
切り欠き
前枠の穴
The changed portions from
Ver. 1.5 are shown in blue.
Ver. 1.6 2013.07
