53
HCD-CPX1

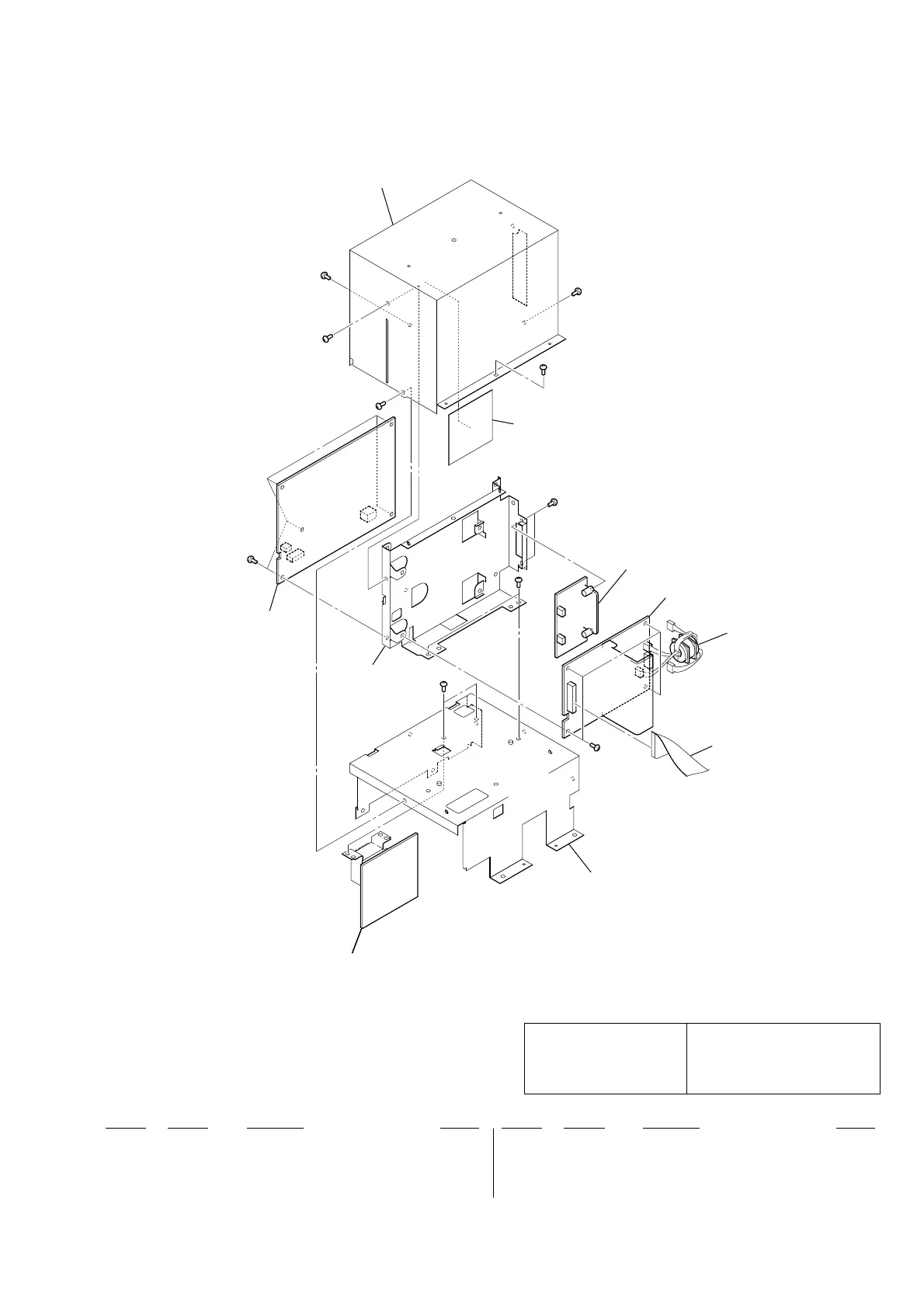

7-7. CHASSIS SECTION-3
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
301 1-686-794-11 SUB POWER BOARD
0302 1-468-729-11 REGULATOR, SWITCHING (US, CND)
0302 1-468-730-11 REGULATOR, SWITCHING (SP, KR, AUS)
303 A-4731-313-A AMP BOARD, COMPLETE
304 1-500-484-21 CLAMP, SLEEVE FERRITE
305 1-773-152-11 WIRE (FLAT TYPE) (21 CORE)
#1 7-685-645-79 SCREW +BVTP 3X6 TYPE2 TT (B)
301301301
not supplied
not supplied
#1
#1
#1
#1
#1
#1
#1
#1
#1
#1
301
302
not supplied
(SP out board)
303
305
304
not supplied
not supplied
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
