Sony STR-DE335 - Schematic Diagram - PANEL Section

STR-DE335/SE391/V323
– 35 – – 36 –

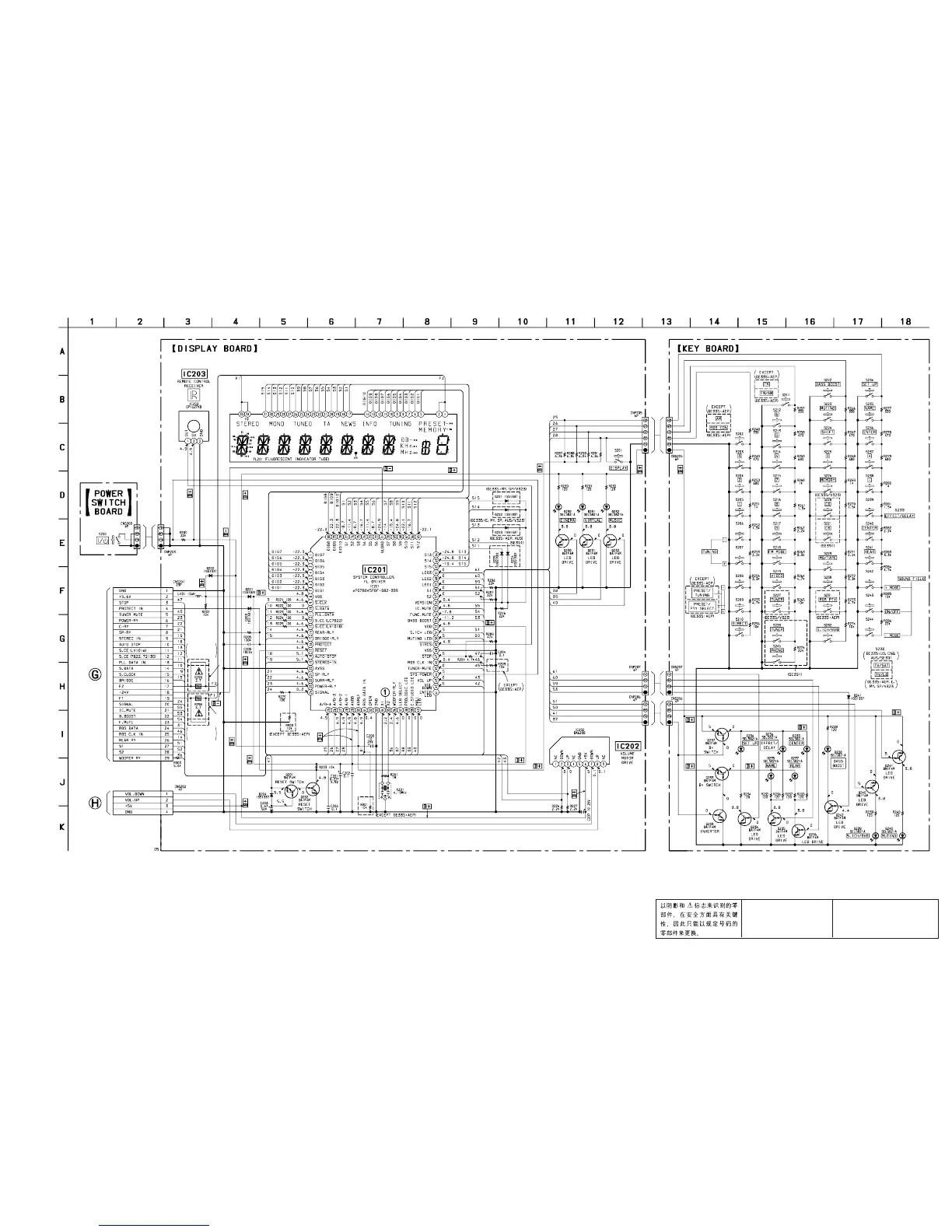

5-12. SCHEMATIC DIAGRAM – PANEL Section – • See page 18 for Waveform. • See page 43 for IC Block Diagram.
EXCEPT DE335:
MY,SP,AUS/
V323
(DE335:MY,SP,AUS/V323)
(DE335:MY,SP,AUS/V323)
EXCEPT DE335:
MY,SP,AUS/
V323
The components identified by
mark ! or dotted line with
mark ! are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
(Page 29)
(Page 39)
