7
E
Selección del sistema de altavoces
Cuando haya conectado un solo juego de altavoces
delanteros, ponga el selector SPEAKERS del panel
frontal en A. Si ha conectado dos juegos de altavoces,
consulte lo siguiente:
* No utilice A+B con SOUND FIELD en ON.
¿Qué hacer a continuación?
Para completar su sistema, vaya a “Conexión de CA” de la
página 9. Si desea conectar componentes de vídeo para
disfrutar de sonido perimétrico cuando contemple programas
de televisión o videocintas, vaya a la sección siguiente.
Conexión de un televisor/
videograbadora
Descripción general
En esta sección se describe cómo conectar componentes
de vídeo al receptor.
Con respecto a la ubicación específica de los
terminales, consulte la ilustración siguiente.

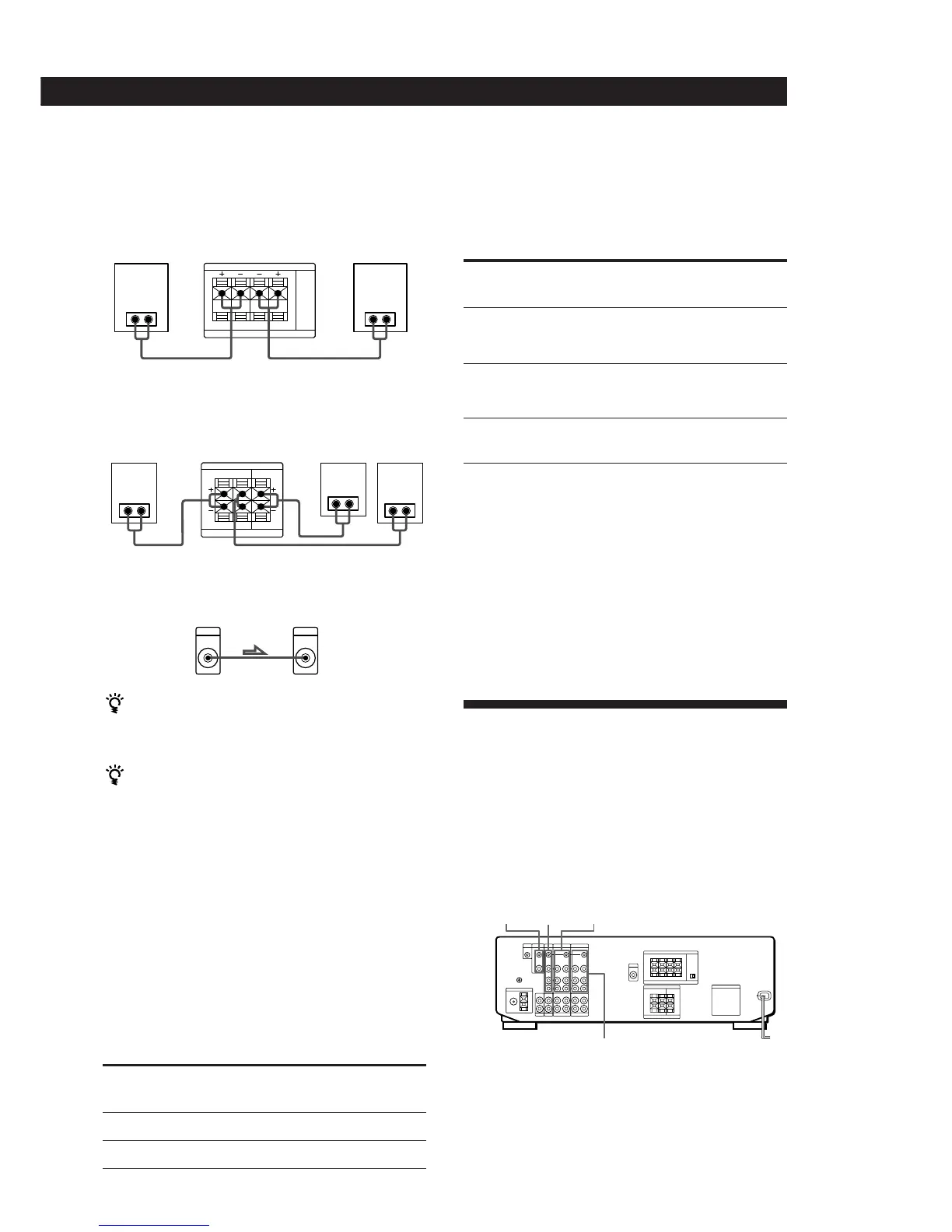

Conexiones
Altavoces delanteros
Altavoces traseros y central
Altavoz de graves activo
Si posee un sistema de altavoces delanteros
adicional
Conéctelo a los terminales FRONT SPEAKERS B.
Si su monitor de televisión utiliza altavoces
separados
Usted podrá conectar uno de ellos a los terminales
SURROUND SPEAKER CENTER para conseguir sonido
perimétrico Dolby Pro Logic Surround (consulte la
página 20).
Selección de la impedancia
Ajuste IMPEDANCE SELECTOR para los altavoces
delanteros como se indica en la tabla siguiente. Si no
está seguro de la impedancia, consulte el manual de
instrucciones de sus altavoces. (Esta información
normalmente está impresa en una etiqueta en la parte
posterior del altavoz.)
Preparativos
Receptor
} ]
} ]} ]
Si la impedancia nominal
de su altavoz es
entre 4 y 8 ohmios
de 8 ohmios o más
ponga IMPEDANCE
SELECTOR en
4 Ω
8 Ω
Para excitar
el sistema de altavoces A
(conectado a los terminales
FRONT SPEAKERS A)
el sistema de altavoces B
(conectado a los terminales
FRONT SPEAKERS B)
ambos sistemas de altavoces,
A y B (conexión en paralelo)
TV
MONITOR
VIDEO 2
VIDEO 1
(Continúa)
ponga el selector
SPEAKERS en
A
B
A+B*
} ]} ]
FRONT SPEAKERS
IMPEDANCE USE 4-16 Ω
R L
AA
Altavoz delantero
(derecho)
Altavoz
delantero
(izquierdo)
Altavoz
trasero
(izquierdo)
Altavoz
centralReceptor
Altavoz trasero
(derecho)
SURROUND SPEAKERS
IMPEDANCE USE 8-16 Ω
REAR LR CENTER
LR
Altavoz de
graves activo
Receptor
MIX
AUDIO
OUT
INPUT
