Preparativos
Reproductor de discos láser (a través de las tomas
VIDEO 2)
• Si posee un televisor, sintonizador del sistema de
radiodifusión digital, monitor, videograbadora, o
reproductor de discos láser Sony compatible con
CONTROL S
Utilice el cable CONTROL S (suministrado) para conectar
la toma S-LINK CTRL S IN (para el televisor, el
sintonizador del sistema de radiodifusión digital, o el
monitor) u OUT (para la videograbadora o el reproductor
de discos láser) del receptor a la toma S-LINK apropiada
del componente respectivo. Con respecto a los detalles,
consulte el Manual de instrucciones suministrado con su
televisor, sintonizador del sistema de radiodifusión
digital, monitor, videograbadora, o reproductor de discos
láser.
¿Qué hacer a continuación?
Vaya a la sección siguiente para conectar el enchufe de CA y
completar su sistema de teatro para el hogar.
¿Qué cables se necesitan?
• Cable de audio/vídeo (no suministrado) (1 para el
televisor o el reproductor de discos láser; 2 para la
videograbadora)
• Cable de vídeo (no suministrado) (1 para un televisor)

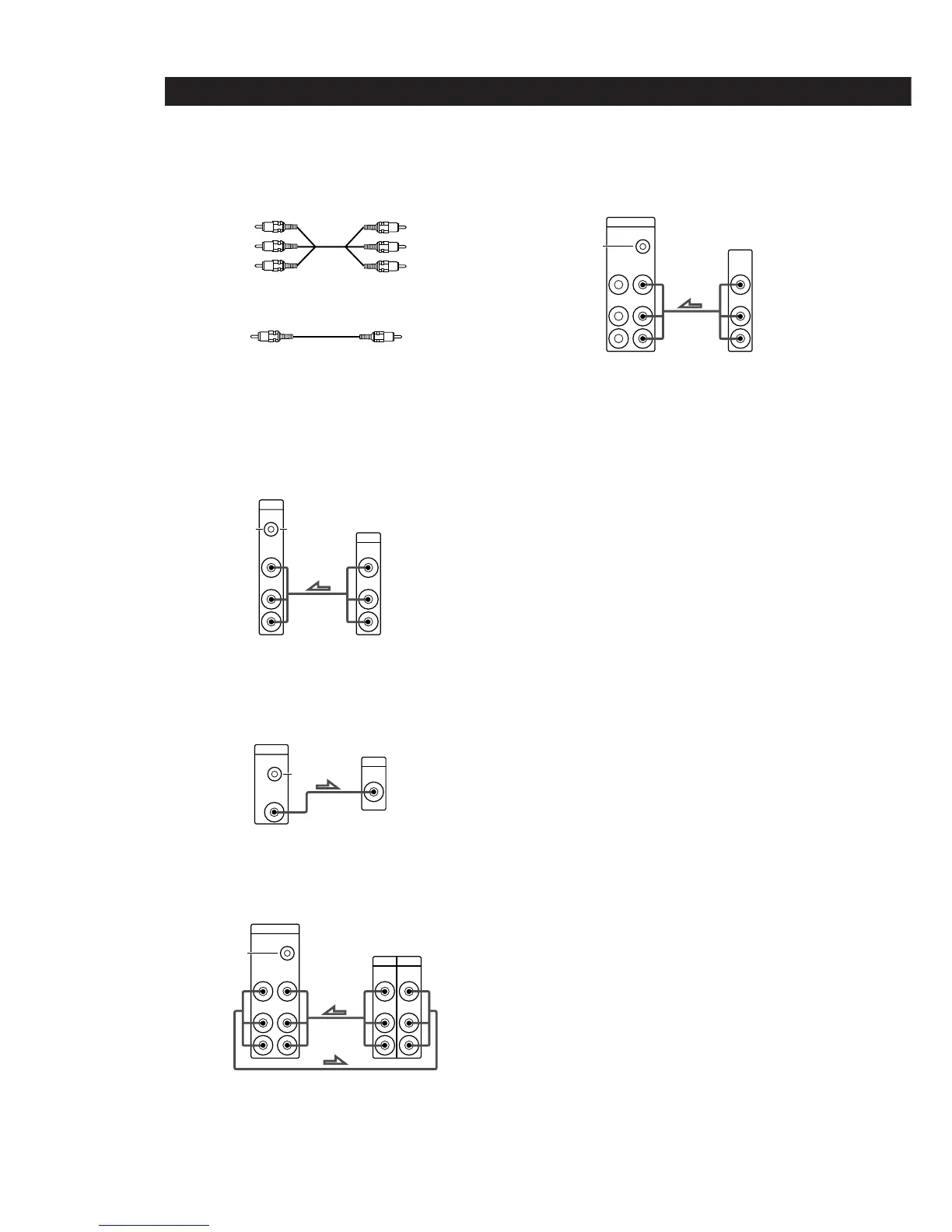

Conexiones
La flecha ç indica el flujo de la señal.
Televisor o sintonizador del sistema de radiodifusión
digital (DBS)
Monitor de televisión
Si utiliza un monitor de televisión, no conecte nada a la
toma TV/DBS VIDEO IN.
Videograbadora (a través de las tomas VIDEO 1)
Si posee dos videograbadoras, conecte la segunda a las
tomas VIDEO 2.
Amarilla
Blanca (canal
izquierdo)
Roja (canal
derecho)
Amarilla
Blanca (canal
izquierdo)
Roja (canal
derecho)
Receptor
L
R
L
R
TV/DBS
OUTPUT
VIDEO
IN
AUDIO
IN
CTRL S
STATUS IN
VIDEO
AUDIO
Televisor o sintonizador
del sistema de
radiodifusión digital (DBS)
MONITOR
CTRL S
IN
VIDEO
OUT
INPUT
VIDEO
OUTPUT
VIDEO VIDEO
AUDIO AUDIO
VIDEO 1
CTRL S
OUT
VIDEO
IN
VIDEO
OUT
AUDIO
IN
AUDIO
OUT
S-LINK
L
R
L
R
INPUT
