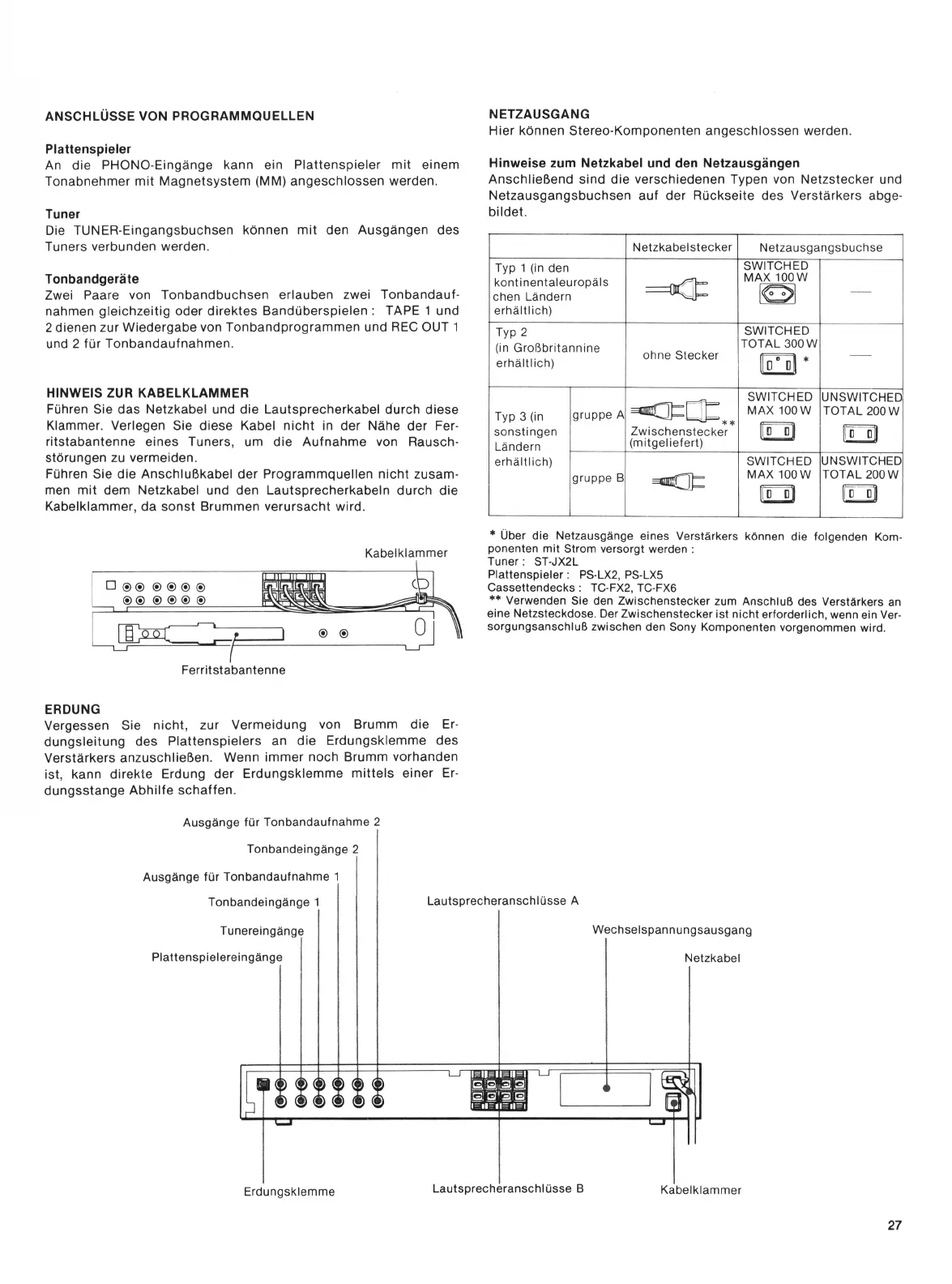

ANSCHLÜSSE VON PROGRAMMQUELLEN
Plattenspieler
An die PHONO-Eingänge kann ein Plattenspieler mit einem
Tonabnehmer mit Magnetsystem (MM) angeschlossen werden.
Tuner
Die TUNER-Eingangsbuchsen können mit den Ausgängen des
Tuners verbunden werden.
Tonbandgeräte
Zwei Paare von Tonbandbuchsen erlauben zwei Tonbandauf 
nahmen gleichzeitig oder direktes Bandüberspielen : TAPE 1 und
2 dienen zur Wiedergabe von Tonbandprogrammen und REC OUT 1
und 2 für Tonbandaufnahmen.
HINWEIS ZUR KABELKLAMMER
Führen Sie das Netzkabel und die Lautsprecherkabel durch diese
Klammer. Verlegen Sie diese Kabel nicht in der Nähe der Fer 
ritstabantenne eines Tuners, um die Aufnahme von Rausch 
störungen zu vermeiden.
Führen Sie die Anschlußkabel der Programmquellen nicht zusam 
men mit dem Netzkabel und den Lautsprecherkabeln durch die
Kabelklammer, da sonst Brummen verursacht wird.
NETZAUSGANG
Hier können Stereo-Komponenten angeschlossen werden.
Hinweise zum Netzkabel und den Netzausgängen
Anschließend sind die verschiedenen Typen von Netzstecker und
Netzausgangsbuchsen auf der Rückseite des Verstärkers abge 
bildet.
* Über die Netzausgänge eines Verstärkers können die folgenden Kom 
ponenten mit Strom versorgt werden :
Tuner: ST-JX2L
Plattenspieler : PS-LX2, PS-LX5
Cassettendecks : TC-FX2, TC-FX6
** Verwenden Sie den Zwischenstecker zum Anschluß des Verstärkers an
eine Netzsteckdose. Der Zwischenstecker ist nicht erforderlich, wenn ein Ver 
sorgungsanschluß zwischen den Sony Komponenten vorgenommen wird.
Netzkabelstecker
Netzausgangsbuchse
Typ 1 (in den
kontinentaleuropäls
chen Ländern " * ^-4
erhältlich)
SWITCHED
M AX 100 W
l c°
—
Typ 2
(in Großbritannine . „.
ohne Stecker
erhältlich)
SWITCHED
TOTAL 300 W
kùJ*
—
Typ 3 (in
sonstingen
Ländern
erhältlich)
gruppe A
Zwischenstecker
(mitgeliefert)
SWITCHED
MAX 100 W
[Tô~c1|
UNSWITCHED
TOTAL 200 W
|fô o1|
gruppe B
SWITCHED
MAX 100W
ÜLjJ
UNSWITCHED
TOTAL 200 W
Ile o]
ERDUNG
Vergessen Sie nicht, zur Vermeidung von Brumm die Er 
dungsleitung des Plattenspielers an die Erdungsklemme des
Verstärkers anzuschließen. Wenn immer noch Brumm vorhanden
ist, kann direkte Erdung der Erdungsklemme mittels einer Er 
dungsstange Abhilfe schaffen.
Ausgänge für Tonbandaufnahme 2
Ausgänge für Tonbandaufnahme 1
Tonbandeingänge 2
