Sony TRINITRON KV-21PM2 - Table of Contents

KV-21PS2/21RS22C/21RS50/21RS50C/21SD2 (RM-Y145)
KV-21PM2/21R22/21R22C/21RD2 (RM-Y146)

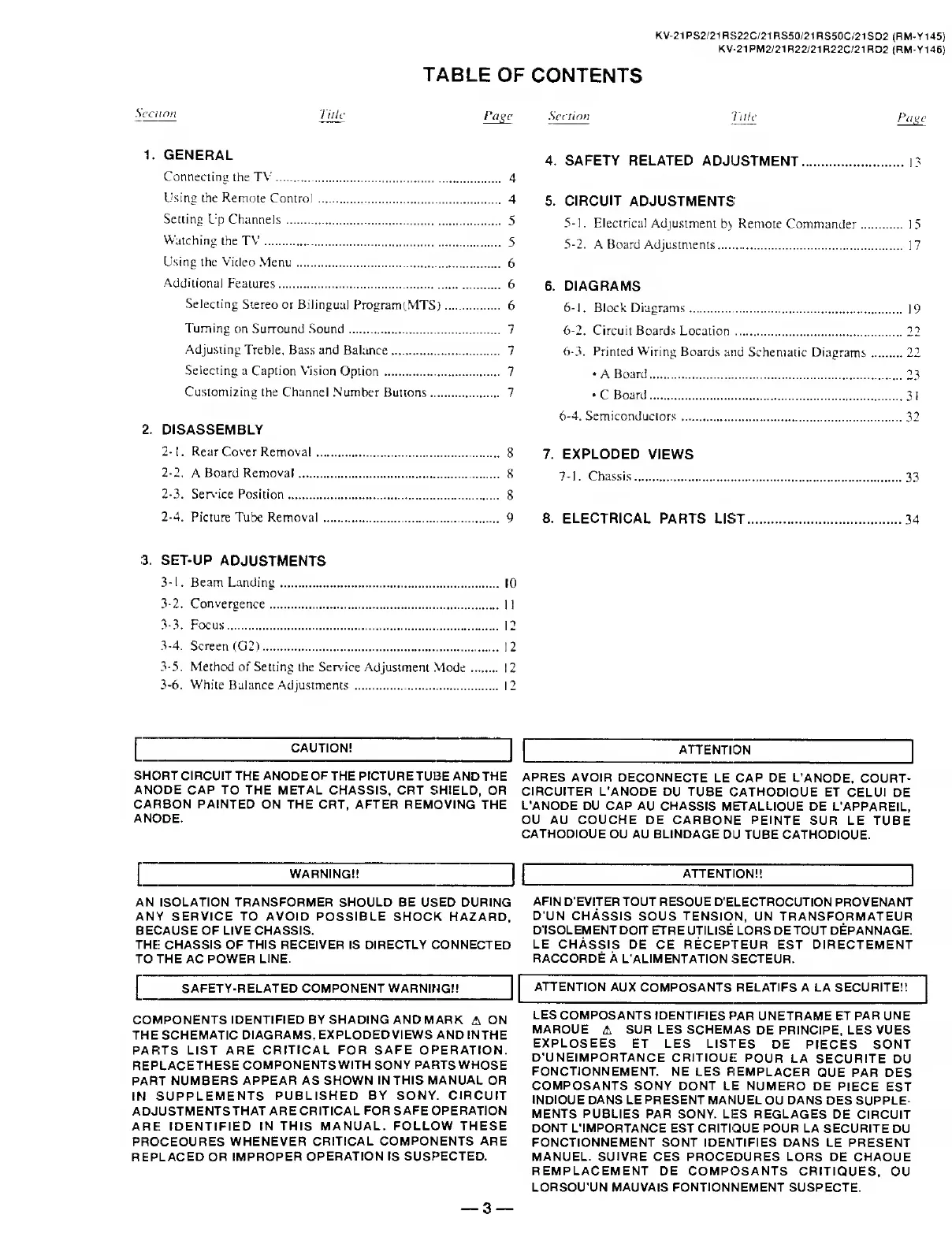

TABLE OF CONTENTS
Seci ion Title Page
1. GENERAL
Connecting the TV. 4
Using the Remote Control. 4
Setting Up Channels. 5
Watching the TV. 5
Using the Video Menu. 6
Additional Features. 6
Selecting Stereo or Bilingual Program(MTS). 6
Turning on Surround Sound. 7
Adjusting Treble, Bass and Balance. 7
Selecting a Caption Vision Option. 7
Customizing the Channel Number Buttons. 7
2. DISASSEMBLY
2-1. Rear Cover Removal. 8
2-2. A Board Removal. 8
2-3. Service Position. 8
2- 4. Picture Tube Removal. 9
3. SET-UP ADJUSTMENTS
3- 1 . Beam Landing. 10
3-2. Convergence. 11
3-3. Focus. 12
3-4. Screen (G2). 12
3-5. Method of Setting the Service Adjustment Mode. 12
3-6. White Balance Adjustments.. 12
Section Title Page
4. S AFETY RELATED ADJUSTMENT. 13
5. CIRCUIT ADJUSTMENTS
5-1. Electrical Adjustment by Remote Commander. 15
5- 2. A Board Adjustments. 17
6. DIAGRAMS
6- 1 . Block Diagrams. 19
6-2. Circuit Boards Location.22
6-3. Primed Wiring Boards and Schematic Diagrams.22
• A Board.23
• C Board.3 I
6- 4. Semiconductors.32
7. EXPLODED VIEWS
7- 1 . Chassis.33
8. ELECTRICAL PARTS LIST . 3 4
CAUTION!
SHORT CIRCUIT THE ANODE OF THE PICTURE TUBE AND THE
ANODE CAP TO THE METAL CHASSIS, CRT SHIELD, OR
CARBON PAINTED ON THE CRT, AFTER REMOVING THE
ANODE.
ATTENTION
APRES AVOIR DECONNECTE LE CAP DE L'ANODE, COURT-
CIRCUITER L'ANODE DU TUBE CATHODIQUE ET CELUI DE
L'ANODE DU CAP AU CHASSIS METALLIQUE DE L'APPAREIL,
OU AU COUCHE DE CARBONE PEINTE SUR LE TUBE
CATHODIQUE OU AU BLINDAGE DU TUBE CATHODIQUE.
WARNING!
ATTENTION!!
AN ISOLATION TRANSFORMER SHOULD BE USED DURING
ANY SERVICE TO AVOID POSSIBLE SHOCK HAZARD,
BECAUSE OF LIVE CHASSIS.
THE! CHASSIS OF THIS RECEIVER IS DIRECTLY CONNECTED
TO THE AC POWER LINE.
AFIN D’EVITER TOUT RESQUE D'ELECTROCUTION PROVENANT
D'UN CHASSIS SOUS TENSION, UN TRANSFORMATEUR
D’ISOLEMENT DOIT ETRE UTILISE LORS DE TOUT DEPANNAGE.
LE CHASSIS DE CE RECEPTEUR EST DIRECTEMENT
RACCORDE A L'ALIMENTATION SECTEUR.
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY SHADING AND MARK A ON
THE SCHEMATIC DIAGRAMS, EXPLODED VIEWS AND INTHE
PARTS LIST ARE CRITICAL FOR SAFE OPERATION.
REPLACETHESE COMPONENTS WITH SONY PARTS WHOSE
PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR
IN SUPPLEMENTS PUBLISHED BY SONY. CIRCUIT
ADJUSTMENTS THAT ARE CRITICAL FOR SAFE OPERATION
ARE IDENTIFIED IN THIS MANUAL. FOLLOW THESE
PROCEDURES WHENEVER CRITICAL COMPONENTS ARE
REPLACED OR IMPROPER OPERATION IS SUSPECTED.
ATTENTION AUX COMPOSANTS RELATIFS A LA SECURITE!!
LES COMPOSANTS IDENTIFIES PAR UNETRAME ET PAR UNE
MARQUE A SUR LES SCHEMAS DE PRINCIPE, LES VUES
EXPLOSEES ET LES LISTES DE PIECES SONT
D'UNEIMPORTANCE CRITIQUE POUR LA SECURITE DU
FONCTIONNEMENT. NE LES REMPLACER QUE PAR DES
COMPOSANTS SONY DONT LE NUMERO DE PIECE EST
INDIQUE DANS LE PRESENT MANUEL OU DANS DES SUPPLE¬
MENTS PUBLIES PAR SONY. LES REGLAGES DE CIRCUIT
DONT L'IMPORTANCE EST CRITIQUE POUR LA SECURITE DU
FONCTIONNEMENT SONT IDENTIFIES DANS LE PRESENT
MANUEL. SUIVRE CES PROCEDURES LORS DE CHAQUE
REMPLACEMENT DE COMPOSANTS CRITIQUES, OU
LORSQU'UN MAUVAIS FONTIONNEMENT SUSPECTE.
— 3
