Raccordement du téléviseur

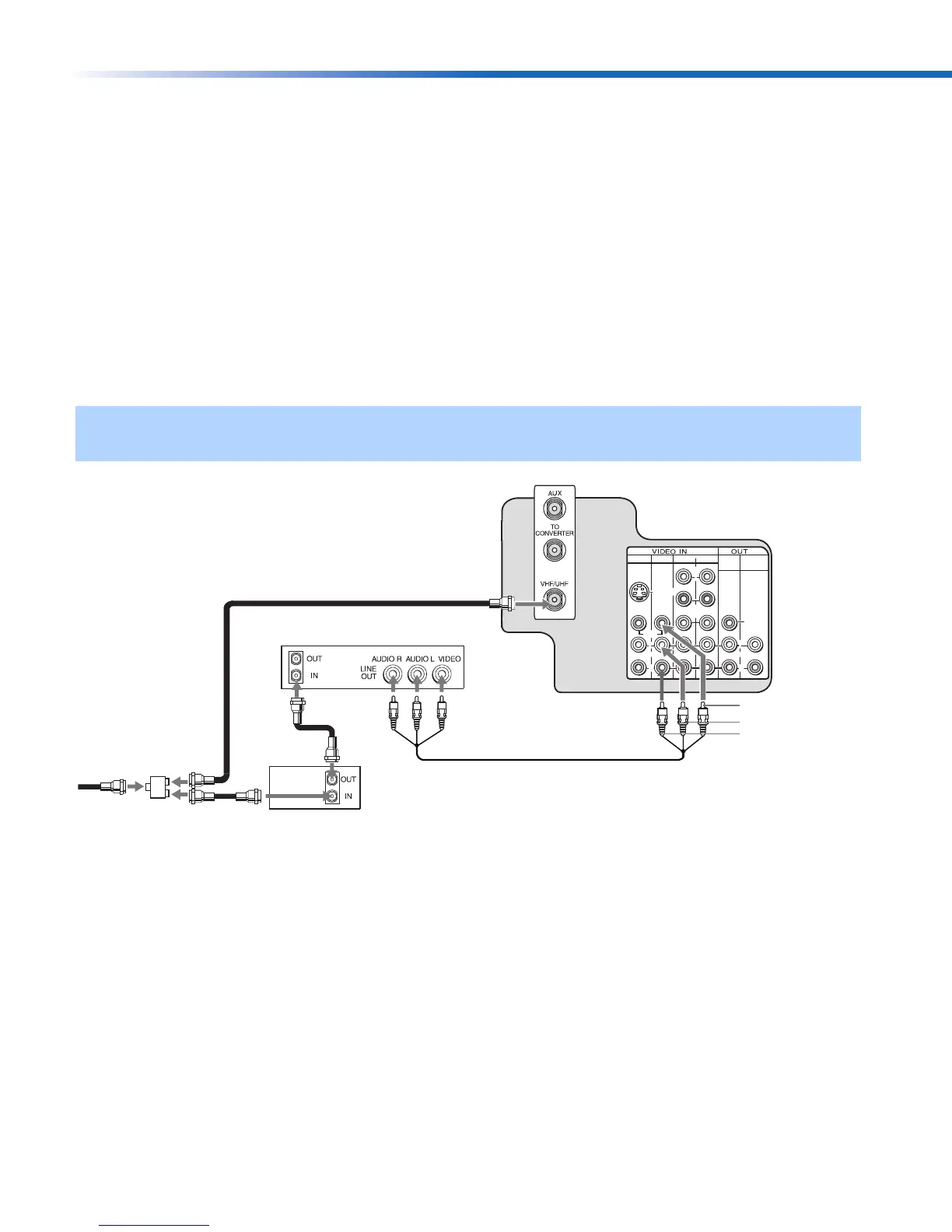

Raccordement d'un téléviseur, d'un magnétoscope et d'un décodeur
Choisissez ce raccordement si votre service de câblodistribution transmet certains canaux
brouillés (télévision payante) et d'autres canaux directement. Ce type d'installation permet
d'utiliser la télécommande pour :
❏ changer de canal par l'entremise du décodeur ou du magnétoscope lors de la réception
des canaux brouillés;
❏ changer de canal par l'entremise du téléviseur.
Ce raccordement permet également d'utiliser la fonction image sur image (PIP) lors du
visionnement de canaux de câblodistribution non brouillés transmis directement au téléviseur. Les
images brouillées reçues par l'entremise du décodeur ne peuvent pas être visionnées avec la fonction
image sur image. Pour plus de détails sur la fonction image sur image (PIP), voir page 28.
.
1 Raccordez le câble de câblodistribution à la prise simple (entrée) du répartieur.
2 À l'aide de câbles coaxiaux (non fournis), raccordez chacune des deux prises de sortie du
répartiteur à :
a) la prise d'entrée (IN) du décodeur;
b) la prise VHF/UHF du téléviseur.
3 Avec un câble coaxial (non fourni), raccordez la prise OUT du décodeur à la prise IN du
magnétoscope.
4 Si votre magnétoscope est doté de prises de sortie vidéo, vous obtiendrez une meilleure
qualité d’image en connectant les câbles audio/vidéo (non fournis) de la prise AUDIO/
VIDEO OUT de votre magnétoscope à la prise AUDIO/VIDEO IN de votre téléviseur.
✍ UTILISATEURS DE DÉCODEURS NUMÉRIQUES : Si vous branchez un décodeur numérique, vous aurez
besoin d’un répartiteur bidirectionnel spécial compatible avec votre décodeur numérique.
1
3
4
5
MONITOR
AUDIO OUT
(VAR/FIX)
VIDEO
L
(MONO)
R
L
R
(MONO)
VIDEO
S VIDEO
Y
PB
PR
Magnétoscope
Arrière du téléviseur
2a
1
4
Vidéo (jaune)
Audio-L (blanc)
Audio-R (rouge)
Décodeur
Câble
3
2b
Répartiteur
(suite)
