Conexión del Televisor
15
Conexión de un Televisor, una Videograbadora y un Decodificador
Utilice esta conexión si está suscrito a un sistema de cable que codifique algunos canales
(canales de pago) pero no todos. Esta configuraci
ó
n le permite utilizar el control remoto para:
❏ Cambiar de canal con el Decodificador o la Videograbadora mientras recibe una señal
codificada.
❏ Cambiar de canal con el Televisor.
Esta conexión también le permite utilizar la función
Imagen dentro de una Imagen (PIP)
mientras ve canales no codificados que lleguen directamente a su Televisor por el cable. Las
señales codificadas que lleguen desde el Decodificador no pueden verse en
Imagen dentro de
una Imagen (PIP)
. Para obtener más información sobre la función
Imagen dentro de una
Imagen (PIP)
, consulte la página 26.

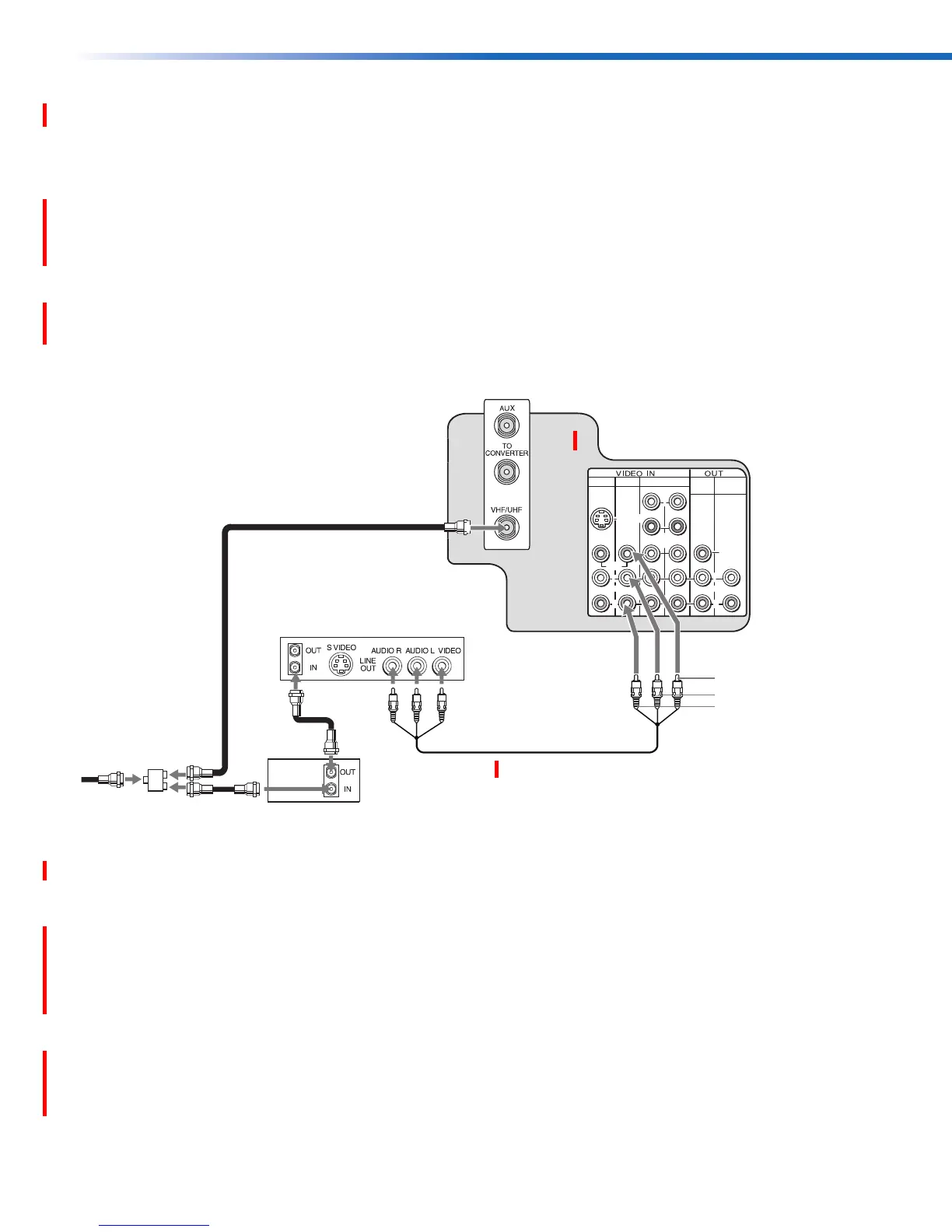

1 Conecte la toma de entrada del conector en Y a su conexión de cable de entrada.
2 Con un cable coaxial (no incluido), conecte las dos tomas de salida del conector en Y a:
a) La toma IN del Decodificador.
b) La toma VHF/UHF del Televisor.
3 Conecte la toma OUT del Decodificador a la toma IN de la Videograbadora con un cable
coaxial (no incluido).
4 Si la Videograbadora tiene salidas de video, podrá obtener una mejor calidad de imagen si
conecta los cables de audio / video (no incluidos) desde la salida AUDIO / VIDEO OUT
de la Videograbadora a la toma de entrada de AUDIO / VIDEO IN del Televisor.
1
3
4
5
MONITOR
AUDIO OUT
(VAR/FIX)
VIDEO
L
(MONO)
R
L
R
(MONO)
VIDEO
S VIDEO
Y
P
B
P
R
Videograbadora
Parte posterior del Televisor
2a
1
Video (amarillo)
Audio izquierdo (blanco)
Audio derecho (rojo)
Decodificador
Cable
3
2b
Conector
en Y
4
