14 (FR)
Spécifications

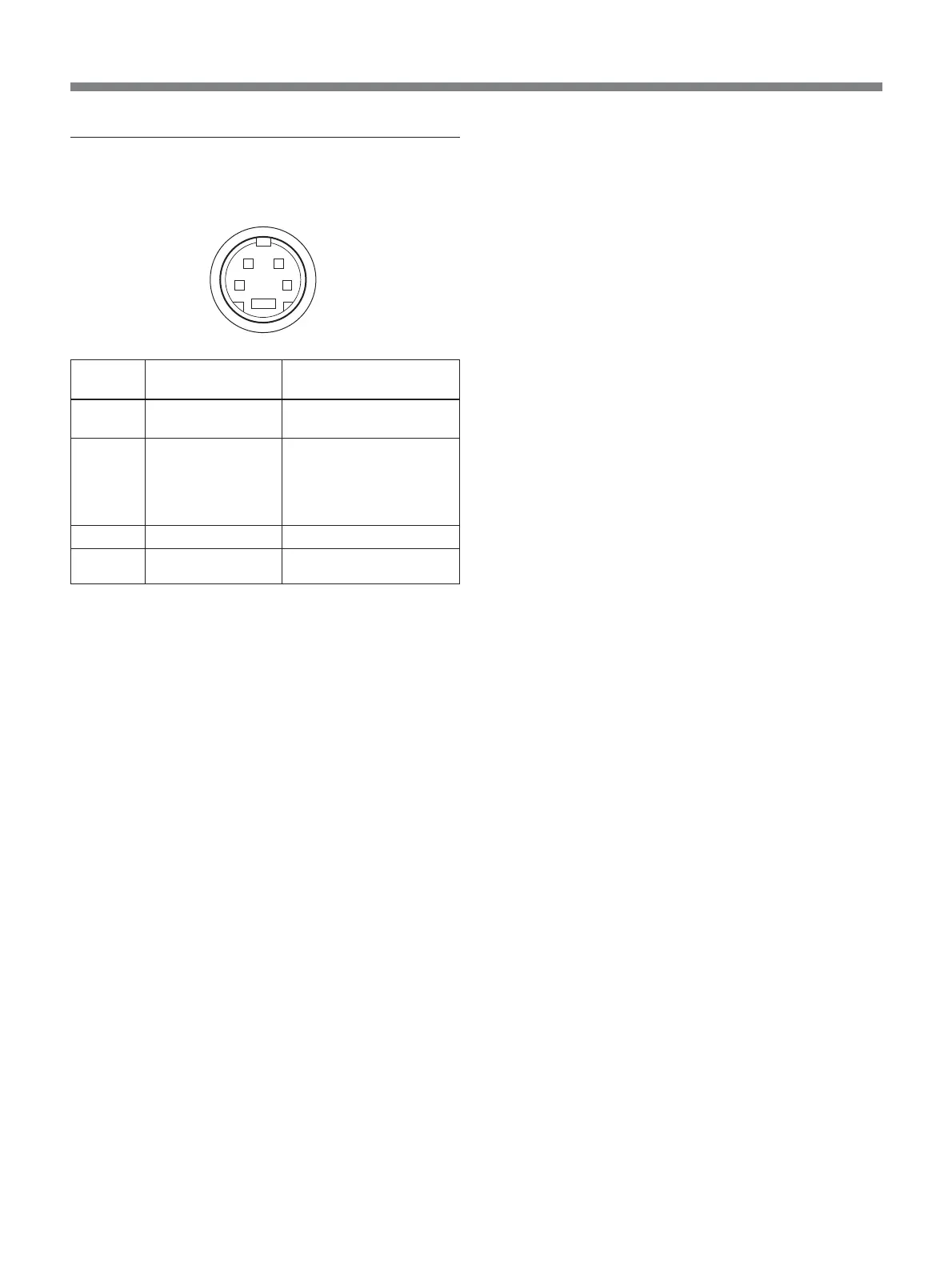

Assignation des broches
Connecteur Y/C IN (miniconnecteur DIN à 4 broches)
Numéro
de broche
1
2
3
4
21
34
*
Signal
Entrée Y
Entrée CHROMA
Entrée sous-
porteuse
Masse de l’entrée Y
Masse de l’entrée
CHROMA
Description
1 Vp-p, sync négative, 75
ohms
286 m Vp-p (NTSC),
300 m Vp-p (PAL),
séparation des couleurs
Décalage entre Y et C : en
0 ± 100 nsec., 75 ohms
GND
GND
Classification de l’appareil
– Evalué à EN60601-1, EN60601-1-2, 93/42/EEC
–APPAREIL ne convenant pas à une utilisation en
présence d’un MELANGE ANESTHESIANT
INFLAMMABLE ET D’AIR, D’OXYGENE OU
DE PROTOXYDE AZOTE
–Appareil alimenté par une source électrique externe
Appareil de Classe I
–Degré de protection contre les chocs électriques
Partie non appliquée
–Mode de fonctionnement
Fonctionnement continu
