Sony Trinitron PVM-14L1MDE - 后面板

7 (CS)

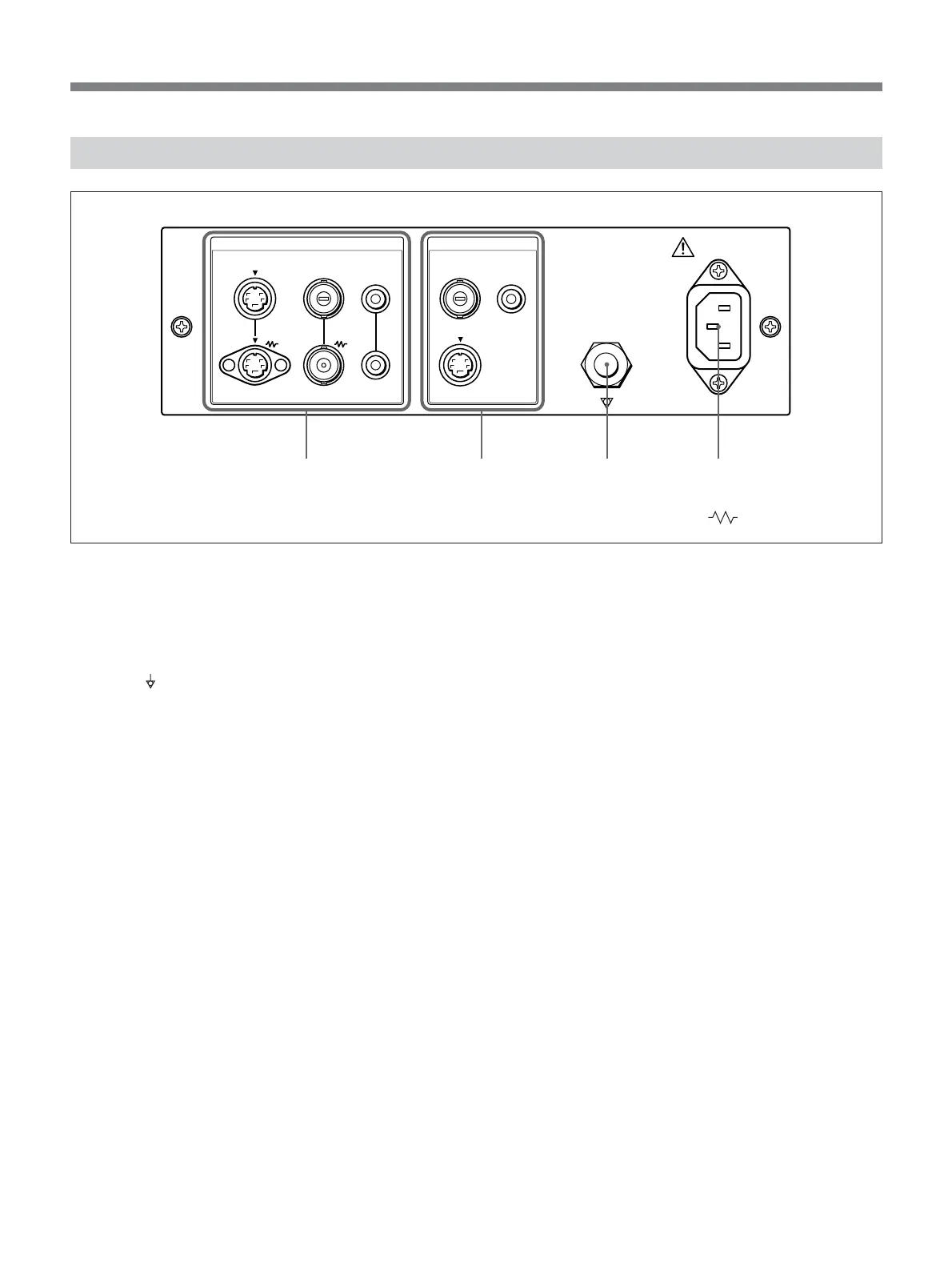

后面板
OUT OUTOUT
IN
VIDEO
IN
VIDEO
IN
AUDIO
IN
AUDIO
Y/C
Y/C
IN
IN
~ AC IN
LINE A LINE B
1
3
24
（ 标记表示自动端接。）
VIDEO IN/OUT（视频输入／输出）（BNC）
这些是复合视频信号的输入／输出连接器。将它
们连接到设备的复合视频输入／输出连接器上，
如 VCR、摄像机或另一个监视器。
AUDIO IN/OUT（音频输入／输出）（拾音插孔）
这些是音频信号的输入／输出插孔。
将它们连接到录像机等设备的音频输入／输出插
孔上。
1 -AC IN（交流输入）插座
将附带的交流电源线连接至此插座，再连接至墙上
插座。
2 接地（ ）端子
连接一根 GND 电缆。
3 LINE A（线路 A）连接器
Y/C 分离、复合视频和音频信号的线路输入连接
器，以及它们的环通输出连接器。
请按控制面板上的 LINE A 按钮通过这些连接器来
监视输入信号。
若信号输入至 Y/C IN 和 VIDEO IN,则选择输入到
Y/C IN 的号。
Y/C IN/OUT（Y/C 输入／输出）（4 芯微型
DIN）
这些是 Y/C 分离信号的输入／输出连接器。将它
们连接到录像机、摄像机或其它监视器等设备的
Y/C 分离输入／输出连接器上。
（续）
