Ubicación y funcionamiento de partes y controles

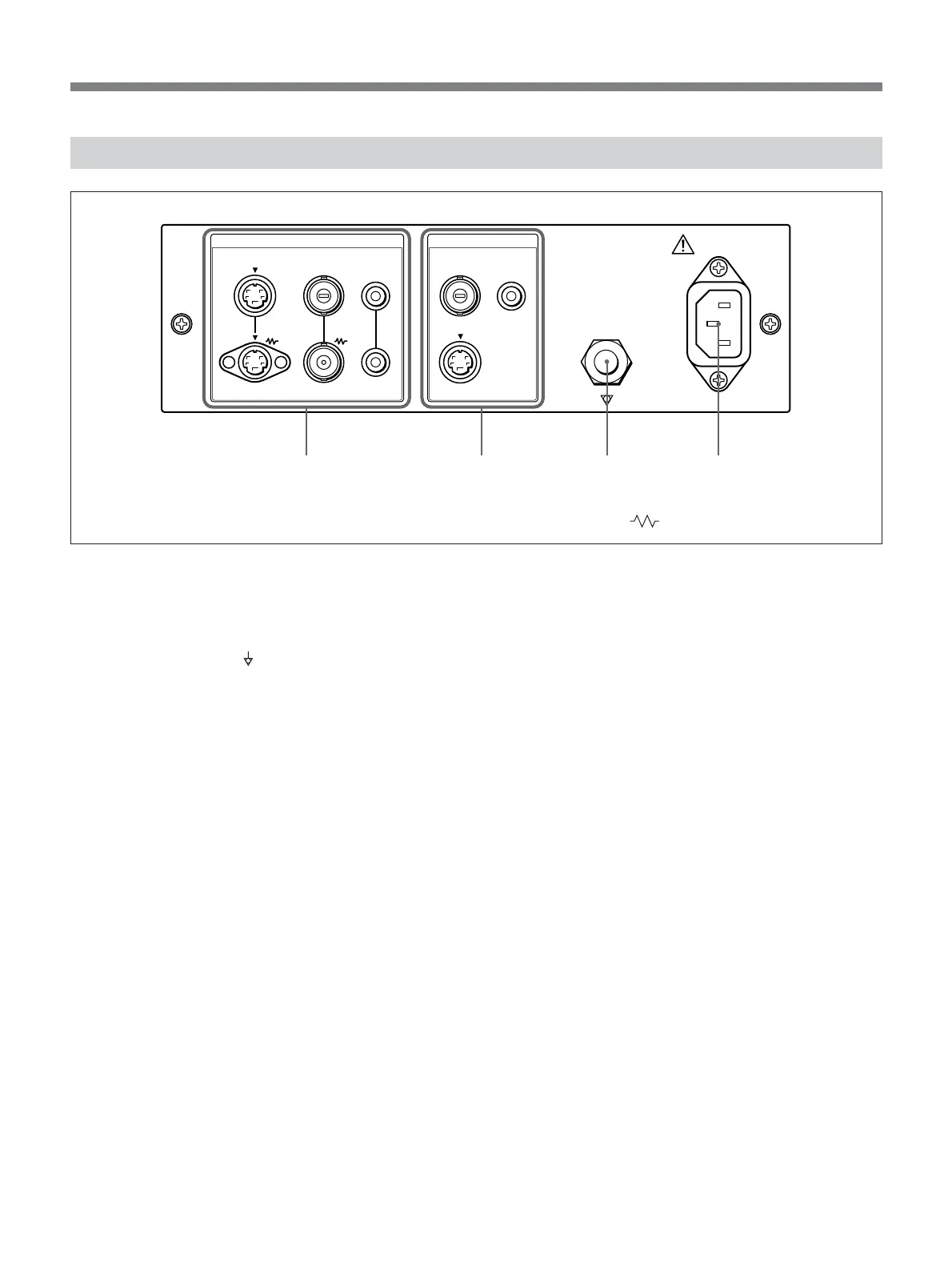

Panel trasero
1
3
24
1 Toma - AC IN
Conecte el cable de alimentación de CA incluido a esta
toma y, a continuación, a una toma de pared.
2 Terminal de tierra (
)
Conecte un cable GND.
3 Conectores LINE A
Conectores de entrada de línea para señales Y/C
separadas, de audio y vídeo compuestas y sus
conectores de salida derivada.
Pulse el botón LINE A en el panel de control para
controlar la señal de entrada mediante estos
conectores.
Si envía señales tanto a Y/C IN como a VIDEO IN, se
selecciona la señal enviada a Y/C IN.
Y/C IN/OUT (Mini DIN de 4 pines)
Son los conectores de entrada y salida para una
seña de Y/C separada. Conéctelos a los conectores
de entrada y salida de Y/C separada de equipos
como una videograbadora, una videocámara u otro
monitor.
VIDEO IN/OUT (BNC)
Son los conectores de entrada y salida para una
señal de vídeo compuesto. Conéctelos a los
conectores de entrada y salida de vídeo compuesto
de equipos como una videograbadora, una
videocámara u otro monitor.
AUDIO IN/OUT(toma fonográfica)
Son las tomas de entrada y salida para una señal de
audio. Conéctelas a las tomas de entrada y salida de
audio de equipos como una videograbadora.
(La marca indica la terminación automática.)
