14 (DE)
Technische Daten

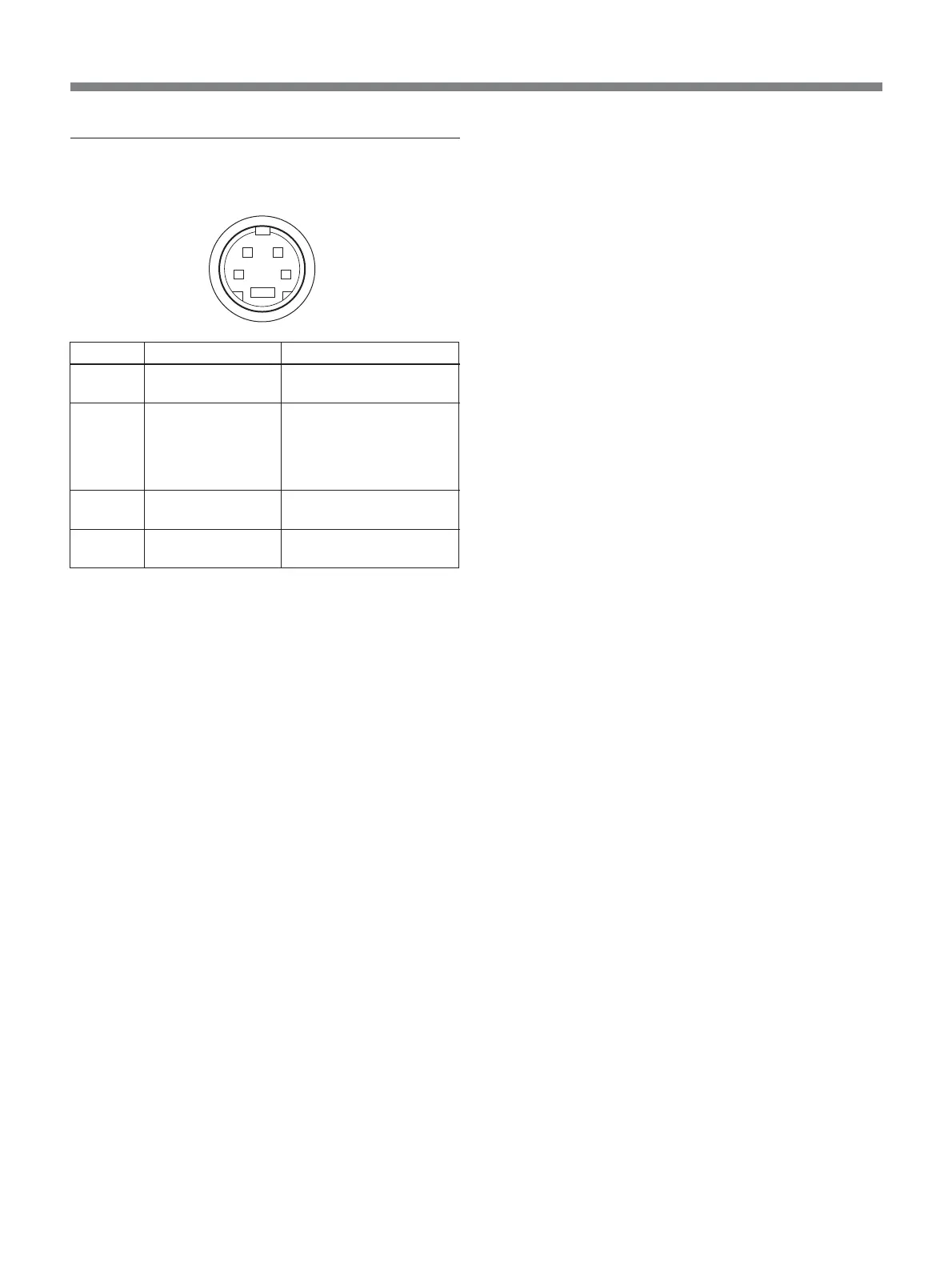

Stiftbelegung
Anschluss Y/C IN (4-poliger Mini-DIN-Anschluss)
Stift Nr.
1
2
3
4
Signal
Y-Eingang
CHROMA-Eingang
Hilfsträger-Eingang
GND (Masse) für
Y-Eingang
GND (Masse) für
CHROMA-Eingang
Beschreibung
1 Vp-p, sync-negativ, 75
Ohm
286 m Vp-p (NTSC),
300 m Vp-p (PAL), Burst
Verzögerung zwischen Y
und C: 0 ± 100 ns, 75
Ohm
GND (Masse)
GND (Masse)
21
34
*
Geräteklassifikation
–Geprüft nach EN60601-1, EN60601-1-2, 93/42/EEC
–GERÄT nicht geeignet zur Verwendung bei
Vorhandensein von BRENNBAREM,
ANÄSTHETISCHEM GEMISCH MIT LUFT oder
MIT SAUERSTOFF oder MIT
DISTICKSTOFFOXID (LACHGAS).
–Mit einer externen Stromquelle betriebenes Gerät
Gerät der Klasse I
–Grad des Schutzes vor elektrischem Schlag
Kein angewendetes Teil
–Betriebsmodus Kontinuierlicher Betrieb
