13 (CS)

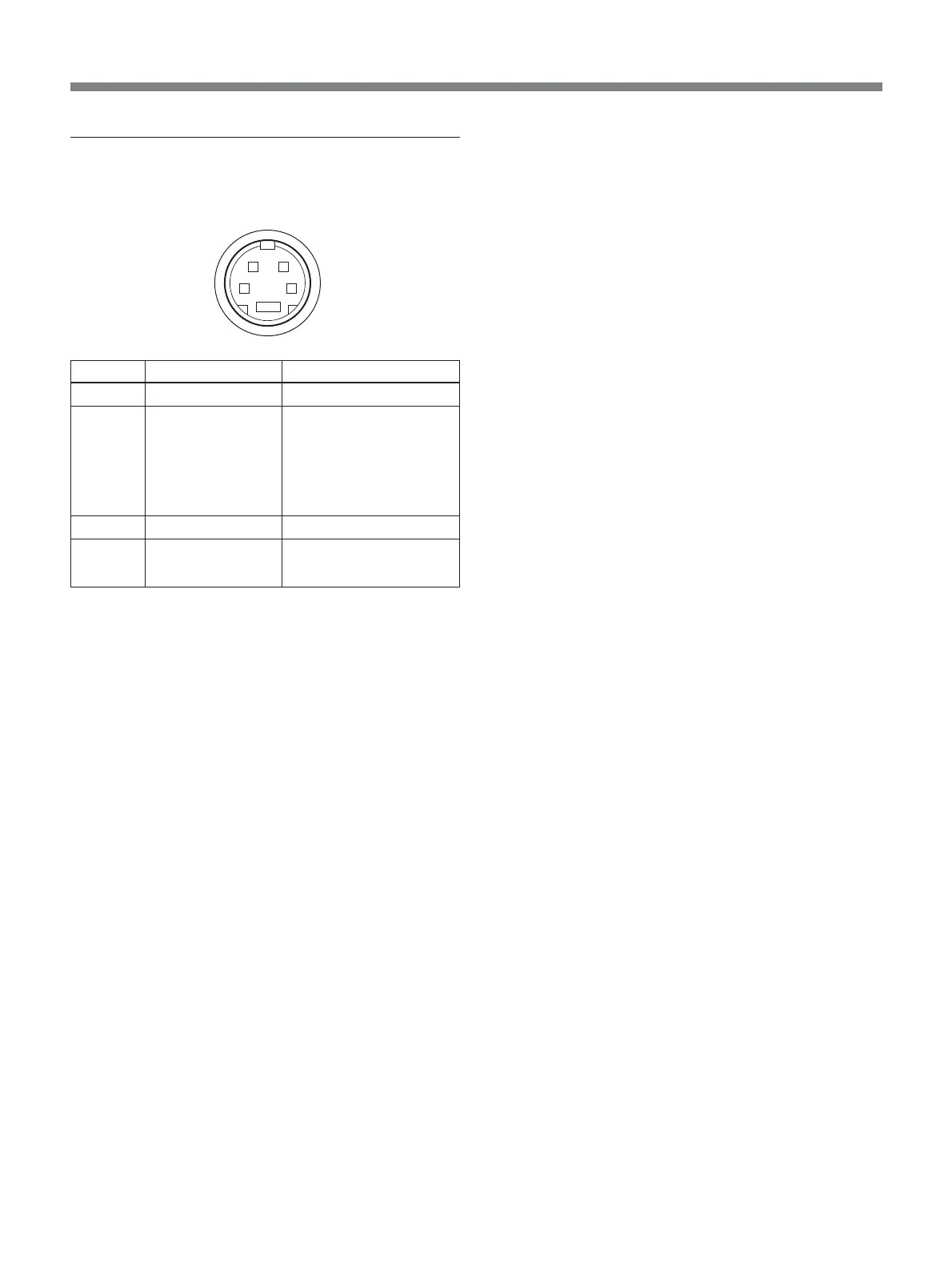

插芯分配
Y/C IN 连接器（4 芯微型 DIN）
插芯编号
1
2
3
4
信号
Y－输入
CHROMA 输入
副载波输入
Y－输入用 GND
CHROMA 输入用
GND
说明
1 Vp-p，负同步，75 Ω
286m Vp-p（NTSC），
300m Vp-p（PAL），
色同步
Y 和 C 之间的延迟时间：
0 ± 100 ns 以内，75 Ω
GND
GND
21
34
*
