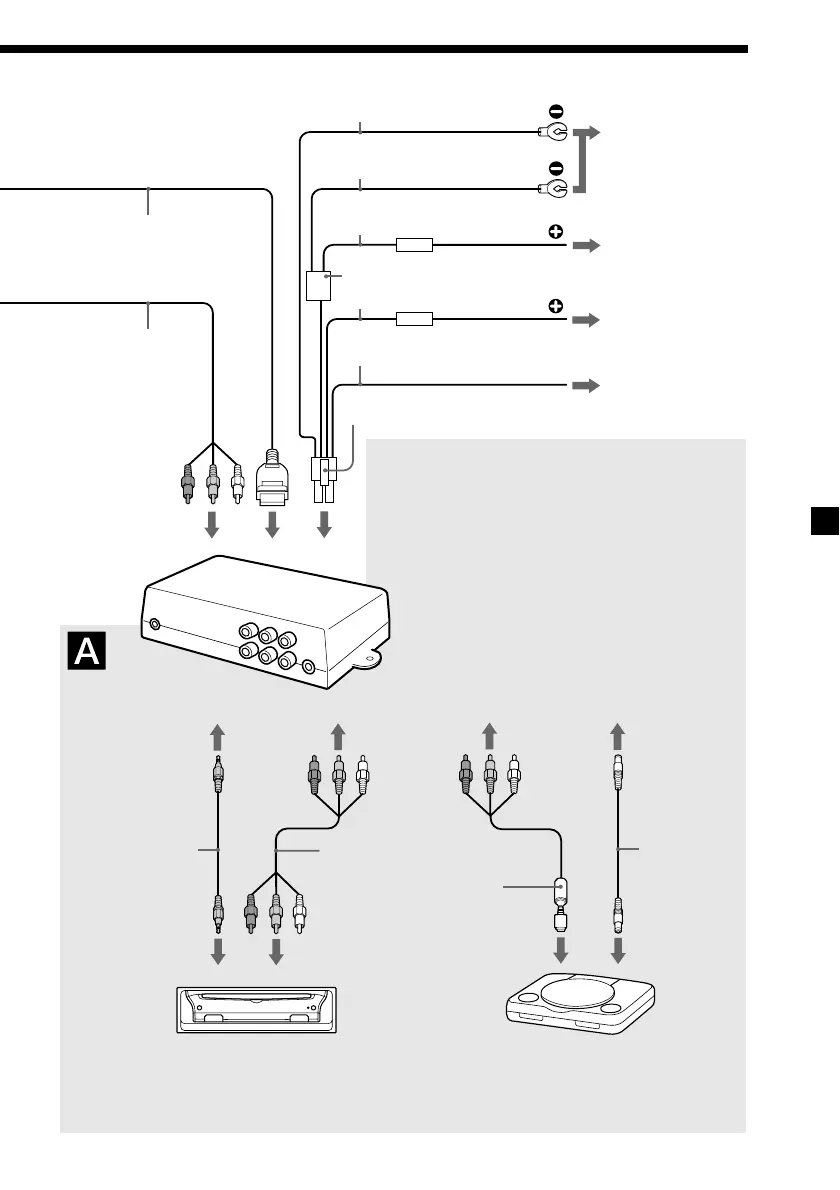

Cable del monitor
(5 m)
GND (1 m)
Respaldo (5 m)
A una superficie
metálica del chasis
del auto
A la batería del
auto (12 V)
A la llave de
encendido
(posición ACC)
Conector de alimentación de 4 pines
Caja de
conexiones
XA-113
Cable cc-cc
(3 m)
PS one™ (opcional)
A la salida de cc 7,5 VA la entrada de audio L/R y video
ACC (5 m)
Cable receptor de
la señal del control
remoto (5 m)
(Minitoma estéreo)
Extensión con
conectores
RCA (opcional)
POWER REM (5 m)
Fusible de 8 A
Fusible de 1 A
A la salida de la
señal remota (IR)
Extensión con
conectores RCA
(opcional)
Reproductor de DVD portátil
DVX-11A de Sony (opcional)
Rojo
Amarillo
Negro
Corriente máxima de 0,3 A
* “PS one” es una marca registrada de Sony Computer Entertainment Inc.
A un amplificador
de potencia
Negro
GND (1 m)
Con rayas azules y blancas
Cable AV
(audio/video
integrado)
Precauciones sobre la PS one™
• Asegúrese de fijar firmemente la
PS one™ en un lugar seguro.
• Por razones de seguridad, no utilice la
PS one™ cuando esté manejando.
• Asegúrese de que el voltaje de
funcionamiento de la PS one™ sea de
7,5 V. Cualquier otro voltaje puede
causar fallos de funcionamiento o
dañar dicha unidad.
Caja de filtros
